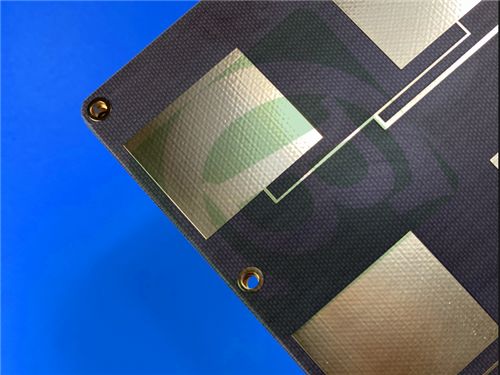

TLX-8 PCB 2-Layer 10mil Υπόστρωμα ENIG Φινίρισμα για Εφαρμογές RF

TLX-8 PCB 2-Layer 10mil Υπόστρωμα ENIG Φινίρισμα για Εφαρμογές RF

MOQ: 1PCS
τιμή: USD9.99-99.99/PCS
Τυπική συσκευασία: Vacuum bags+Cartons
Περίοδος παράδοσης: 8-9 working days
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS per month
Λεπτομέρειες
Place of Origin
China
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
PCB material:
TLX-8
Layer count:
2 layers
PCB thickness:
0.3mm
PCB size:
20mm x 21.35 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Επισημαίνω:

Δύο στρώσεις RF PCB Board

,

Πίνακες τελικής κατασκευής enig

,

RF PCB με υπόστρωμα 10mil

Περιγραφή προϊόντος

Εισαγωγή στο Υλικό TLX-8

Το TLX-8 είναι ένα υλικό κεραίας υψηλού όγκου που αποτελείται από ελάσματα PTFE fiberglass, ειδικά σχεδιασμένα για αξιόπιστη απόδοση σε ένα ευρύ φάσμα εφαρμογών RF. Η ευελιξία του προέρχεται από διάφορες επιλογές πάχους και τύπους επένδυσης χαλκού, καθιστώντας το ιδανικό για σχέδια μικροκυμάτων με χαμηλό αριθμό στρώσεων. Το TLX-8 επιδεικνύει μηχανική ενίσχυση σε σοβαρά περιβάλλοντα, όπως:



- Υψηλή δόνηση κατά τη διάρκεια εκτοξεύσεων στο διάστημα

- Έκθεση σε υψηλή θερμοκρασία σε μονάδες κινητήρων

- Αντοχή στην ακτινοβολία για διαστημικές εφαρμογές

- Ακραίες συνθήκες στη θάλασσα για ναυτικές κεραίες

- Ευρεία εύρη θερμοκρασίας για υποστρώματα υψομέτρου κατά τη διάρκεια της πτήσης
