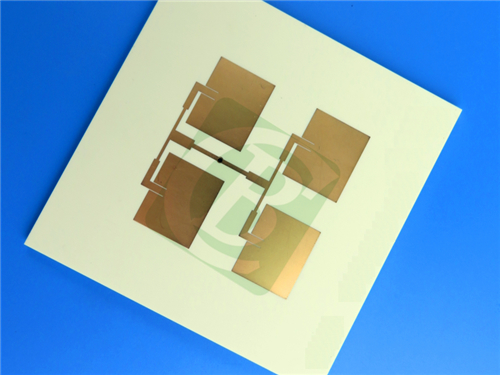

Υψηλής απόδοσης PCB 6 στρωμάτων με υβριδική κατασκευή RO4003C και FR-4

Αυτή η προηγμένη άκαμπτη πλακέτα PCB 6 στρώσεων έχει σχεδιαστεί για εφαρμογές υψηλής συχνότητας και υψηλής αξιοπιστίας, συνδυάζοντας τα υλικά Rogers RO4003C και Tg170 FR-4 για βέλτιστη ηλεκτρική και μηχανική απόδοση. Η πλακέτα διαθέτει μια υβριδική στοίβαξη για την εξισορρόπηση του κόστους, της κατασκευασιμότητας και της ακεραιότητας του σήματος, καθιστώντας την ιδανική για εφαρμογές RF και μικροκυμάτων.

Στοίβαξη PCB-Λεπτομέρειες στοίβαξης

Η στοίβαξη είναι σχολαστικά βελτιστοποιημένη για την ενίσχυση της ακεραιότητας του σήματος και της θερμικής σταθερότητας:

Εισαγωγή στο υλικό Rogers RO4003C

Το Rogers RO4003C είναι ένα laminate υψηλής συχνότητας που συνδυάζει την ηλεκτρική απόδοση του PTFE/υφαντού γυαλιού με την απλότητα κατασκευής του εποξειδίου/γυαλιού. Ξεχωρίζει σε εφαρμογές RF και μικροκυμάτων λόγω του αυστηρού ελέγχου της διηλεκτρικής σταθεράς και του χαμηλού συντελεστή απώλειας.

Βασικά χαρακτηριστικά του Rogers RO4003C

1. Σταθερή διηλεκτρική σταθερά (Dk): Διατηρεί σταθερή τιμή 3,38 ±0,05 στα 10GHz, εξασφαλίζοντας αξιόπιστη διάδοση σήματος σε σχέδια υψηλής συχνότητας.

2. Χαμηλός συντελεστής απώλειας (Df): Μετρά 0,0027 στα 10GHz και 0,0021 στα 2,5GHz, ελαχιστοποιώντας την απώλεια σήματος ακόμη και σε εφαρμογές υψηλής ταχύτητας.

3. Αποτελεσματική θερμική αγωγιμότητα: 0,71 W/m/°K, διευκολύνοντας την αποτελεσματική απαγωγή θερμότητας από τα ενεργά εξαρτήματα.

4. Ελάχιστη απορρόφηση υγρασίας: Μόνο 0,06%, διατηρώντας την ηλεκτρική απόδοση σε υγρά περιβάλλοντα.

Ισχυρή συμβατότητα CTE με χαλκό:

Άξονας Χ: 11 ppm/°C

Άξονας Υ: 14 ppm/°C

Άξονας Ζ: 46 ppm/°C

Αυτό μειώνει την καταπόνηση μεταξύ των στρώσεων κατά τη διάρκεια θερμικών κύκλων, ενισχύοντας τη μακροπρόθεσμη αξιοπιστία.

5. Υψηλή θερμοκρασία μετάπτωσης υάλου (Tg >280°C): Εξασφαλίζει σταθερότητα υπό ακραία θερμική καταπόνηση, κρίσιμη για σκληρές συνθήκες λειτουργίας.

Πλεονεκτήματα της χρήσης του RO4003C

1. Ιδανικό για πολυστρωματικές πλακέτες RF/μικροκυμάτων: Εξισορροπεί την απόδοση υψηλής συχνότητας με τις δομικές ανάγκες των σύνθετων στοίβων στρώσεων.

2. Επεξεργασία συμβατή με FR-4: Εξαλείφει την ανάγκη για εξειδικευμένες τεχνικές κατασκευής, μειώνοντας το κόστος παραγωγής και απλοποιώντας την κατασκευή.

3. Βελτιωμένη ακεραιότητα σήματος: Η χαμηλή διακύμανση Dk και η ελάχιστη απώλεια το καθιστούν ιδανικό για σήματα υψηλής συχνότητας (π.χ., RF, μικροκύματα), μειώνοντας την παραμόρφωση και εξασφαλίζοντας την ακρίβεια των δεδομένων.

4. Ανθεκτικές επιμεταλλωμένες οπές (PTH): Διατηρεί την ακεραιότητα ακόμη και υπό θερμικό σοκ, μια βασική απαίτηση για αξιόπιστες διασυνδέσεις σε απαιτητικές εφαρμογές.

Τυπικές εφαρμογές

Αυτή η πλακέτα PCB είναι ιδανική για:

Κεραίες σταθμών βάσης κινητής τηλεφωνίας & ενισχυτές ισχύος

Ετικέτες ραδιοσυχνοτήτων (RFID)

Ραντάρ & αισθητήρες αυτοκινήτων

Μπλοκ χαμηλού θορύβου (LNB) για δορυφορικές επικοινωνίες

Σχέδια υψηλής ταχύτητας ψηφιακών & μικτών σημάτων

Συμπέρασμα

Αυτή η υβριδική πλακέτα PCB 6 στρώσεων αξιοποιεί τις δυνατότητες υψηλής συχνότητας του Rogers RO4003C και τη δομική ανθεκτικότητα του Tg170 FR-4, με αποτέλεσμα μια οικονομικά αποδοτική αλλά υψηλής απόδοσης λύση για απαιτητικές εφαρμογές RF και μικροκυμάτων.

Διαθέσιμο παγκοσμίως, αυτή η πλακέτα PCB είναι μια εξαιρετική επιλογή για μηχανικούς που αναζητούν μια ισορροπία μεταξύ απόδοσης, κατασκευασιμότητας και κόστους.
