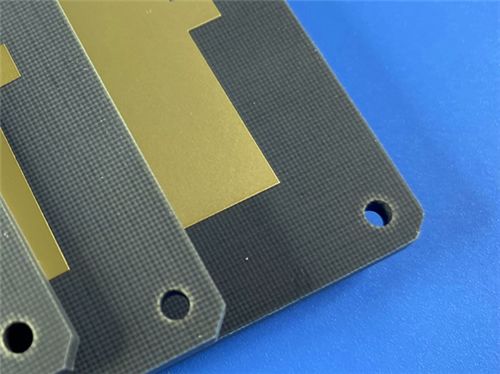

Ραδιοσυχνότητα/μικροκύματα F4BTMS450 PCB 4 στρώματα 1.4mm πάχος

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Τσάντες κενού+χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Βασικό υλικό:

F4BTMS450

Αρίθμηση στρώματος:

4 στρώματα

Πάχος PCB:

1,4 χιλιοστά

Μέγεθος PCB:

20mm x 20mm ανά μονάδα (ανοχή: ±0,15mm)

Μεταξιού:

Μάσκα συγκόλλησης:

Βάρος χάλκιου:

1 oz (1,4 mils / 35μm)

Φινίρισμα επιφάνειας:

χρυσός βύθισης

Επισημαίνω:

Σχεδιασμός 4 στρωμάτων πλακέτας RF PCB

Μικροκύματα PCB πάχους 1

4 mm

Περιγραφή προϊόντος

Ραδιοσυχνότητα/μικροκύματα F4BTMS450 PCB 4 στρώματα 1.4mm πάχος

Αυτό το 4-στρώμα άκαμπτο PCB χρησιμοποιεί αεροδιαστημικό επίπεδο F4BTM450 υλικό για να παραδώσει ανώτερη ηλεκτρική, θερμική και μηχανική απόδοση για υψηλής συχνότητας, αποστολή-κριτικά συστήματα.Συνάντηση με τα πρότυπα IPC-Class-2Παρέχει μια λύση υψηλής αξιοπιστίας για αεροδιαστημικές, μικροκυμάτων, και στρατιωτικές εφαρμογές και χρησιμεύει ως μια ανταγωνιστική εναλλακτική λύση σε premium εισαγόμενες επιλογές.

Προδιαγραφές PCB

Παράμετρος	Προδιαγραφές
Βασικό υλικό	F4BTMS450 (προηγμένο σύνθετο PTFE-νανο-κεραμικό)
Διαμόρφωση στρώματος	4 στρώσεις άκαμπτων PCB
Διάμετροι του πίνακα	20 mm x 20 mm ανά μονάδα (ανόχληση: ±0.15 mm)
Δάχος τελικής σανίδας	10,4 mm
Χάλκινο βάρος (Συμπληρώθηκε)	1oz (1.4 mils / 35μm)
Μέσα από πάχος επικάλυψης	20 μm
Ελάχιστο ίχνος/χώρος	4 μίλια / 5 μίλια
Ελάχιστο μέγεθος τρύπας	0.3mm
Διάδρομοι	4 συνολικά (χωρίς τυφλά vias)
Τελεία επιφάνειας	Χρυσός βύθισης
Σιδερένιο	Πάνω: Όχι. Κάτω: Όχι.
Μάσκα συγκόλλησης	Πάνω: Όχι. Κάτω: Όχι.
Διασφάλιση ποιότητας	100% Ηλεκτρική δοκιμή πριν από την αποστολή

Ακριβής συσσώρευση PCB

Copper Layer 1: 35μm (1oz)
F4BTMS450 Κέντρο: 5 χιλιοστά.
Copper Layer 2: 35μm (1oz)
Προετοιμασία RO4450F: 0.102mm (4mil)
F4BTMS450 Κέντρο: 5 χιλιοστά.
Copper Layer 3: 35μm (1oz)
Προετοιμασία RO4450F: 0.102mm (4mil)
F4BTMS450 Κέντρο: 0,762 χιλιοστά (30 χιλιοστά)
Copper Layer 4: 35μm (1oz)

F4BTMS450 Υλικά πλεονεκτήματα

Το F4BTMS450 είναι μια αναβαθμισμένη επανάληψη της σειράς F4BTM, που περιλαμβάνει μια πρωτοποριακή διαμόρφωση από πολυτετραφθοροαιθυλένιο (PTFE) ρητίνη, ένα εξαιρετικά λεπτό/ευτερεύον υαλοπλαστικό ύφασμα,και ομοιόμορφα διανεμημένα ειδικά νανοκεραμικάΤα βασικά οφέλη περιλαμβάνουν:

Ελαχιστοποίηση της ηλεκτρομαγνητικής διάδοσης κυμάτων από τις γυάλινες ίνες, μειώνοντας τις διαλεκτικές απώλειες.
Βελτιωμένη διαμετρική σταθερότητα και μειωμένη ανισοτροπία X/Y/Z, εξασφαλίζοντας συνέπεια σε ακραίες συνθήκες.
Εκτεταμένη χρησιμοποιήσιμη συχνότητα, βελτιωμένη ηλεκτρική δύναμη και ανώτερη θερμική αγωγιμότητα.
Χαμηλός συντελεστής θερμικής επέκτασης και σταθερά χαρακτηριστικά θερμοκρασίας.
Το πρότυπο RTF (Reverse Treat Foil) είναι χαλκό χαλκού χαμηλής τραχύτητας, μειώνοντας την απώλεια των αγωγών και παρέχοντας εξαιρετική αντοχή στο δέρμα (συμβατό με χαλκό ή αλουμίνιο βάσεις).

F4BTMS450 Κύριες Ηλεκτρικές και Μηχανικές Ιδιότητες

Ιδιοκτησία	Προδιαγραφές
Διορθωτική σταθερά (Dk)	4.5 ± 0.09 (10 GHz)
Παράγοντας διάσπασης (Df)	0.0015 (10GHz); 0.0019 (20GHz)
Συντελεστής θερμικής διαστολής (CTE)	Δείκτης X: 12 ppm/°C Δείκτης Y: 12 ppm/°C Δείκτης Z: 45 ppm/°C (-55°C έως 288°C)
Θερμικός συντελεστής Dk	-58 ppm/°C
Κατηγορία φλόγας	UL-94 V0
Θερμική αγωγιμότητα	0.64 W/MK
Απορρόφηση υγρασίας	0.08% (μέγιστο)

Τυπικές εφαρμογές

Αυτό το PCB είναι ιδανικό για απαιτητικά περιβάλλοντα και υψηλής απόδοσης συστήματα, συμπεριλαμβανομένων:

Αεροδιαστημικό εξοπλισμό, διαστημικά οχήματα, και συστήματα καμπίνας
Μικροκύματα και συσκευές ραδιοσυχνοτήτων
Στρατιωτικά ραντάρ και γενικά ραντάρ συστήματα
Δίκτυα τροφοδοσίας για εφαρμογές υψηλής συχνότητας
Φάση-ευαίσθητες κεραίες και phased array κεραίες
Δορυφόροι επικοινωνιών
Άλλα αποστολή-κριτικά ηλεκτρονικά που απαιτούν σταθερή απόδοση κάτω από ακραίες θερμοκρασίες και συνθήκες.
