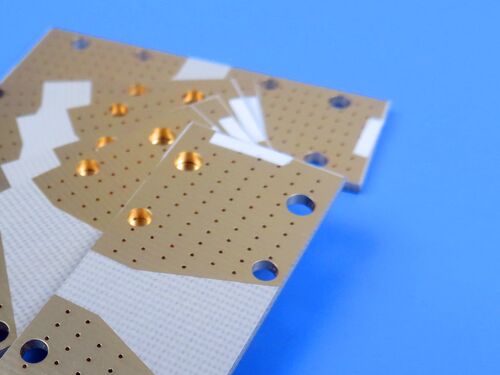

Χρησιμοποιώντας το χαλκούχο φύλλο RF-10 ως βασικό υλικό, αυτό το άκαμπτο PCB 2 στρώσεων είναι προσαρμοσμένο για εφαρμογές RF υψηλής απόδοσης. Το RF-10 ενσωματώνει κεραμικά γεμισμένο PTFE και υφαντό fiberglass, προσδίδοντας στο PCB υψηλή διηλεκτρική σταθερά, χαμηλό συντελεστή απώλειας και εξαιρετική σταθερότητα διαστάσεων. Εκπληρώνει αξιόπιστα τις αυστηρές απαιτήσεις για μετάδοση σήματος υψηλής συχνότητας σε σενάρια RF ακριβείας, συμπεριλαμβανομένων κεραιών microstrip patch και συστημάτων κεραιών GPS.
Προδιαγραφές PCB
| Παράμετρος |
Λεπτομέρειες |
| Αριθμός στρώσεων |
2-Layer (άκαμπτη δομή) |
| Βασικό υλικό |
RF-10 (κεραμικά γεμισμένο PTFE + χαλκούχο φύλλο υφαντού fiberglass) |
| Διαστάσεις πλακέτας |
90mm × 70mm ανά τεμάχιο (1PCS), ανοχή ±0.15mm |
| Ελάχιστο Trace/Space |
6 mils (trace) / 6 mils (space) |
| Ελάχιστο μέγεθος οπής |
0.3mm |
| Vias |
Χωρίς τυφλά vias; Συνολικά vias: 44; Πάχος επιμετάλλωσης Via: 20 μm |
| Τελικό πάχος πλακέτας |
0.75mm |
| Τελικό βάρος χαλκού |
1oz (1.4 mils) |
| Φινίρισμα επιφάνειας |
Χρυσός εμβάπτισης |
| Μετάξι |
Χωρίς μετάξι στο επάνω στρώμα; Χωρίς μετάξι στο κάτω στρώμα |
| Μάσκα συγκόλλησης |
Χωρίς μάσκα συγκόλλησης στο επάνω στρώμα; Χωρίς μάσκα συγκόλλησης στο κάτω στρώμα |
| Διασφάλιση ποιότητας |
100% ηλεκτρική δοκιμή που διεξάγεται πριν από την αποστολή |
Στοίβαξη PCB
| Όνομα στρώματος |
Υλικό |
Πάχος |
| Επάνω στρώμα χαλκού (Copper_layer_1) |
Χαλκός |
35 μm (1oz) |
| Substrate Core |
RF-10 Core |
0.635mm (25 mil) |
| Κάτω στρώμα χαλκού (Copper_layer_2) |
Χαλκός |
35 μm (1oz) |
RF-10 Εισαγωγή υλικού
Τα χαλκούχα φύλλα RF-10 είναι σύνθετα υλικά από κεραμικά γεμισμένο PTFE και υφαντό fiberglass. Το RF-10 έχει το πλεονέκτημα της υψηλής διηλεκτρικής σταθεράς και του χαμηλού συντελεστή απώλειας. Χρησιμοποιείται λεπτή υφαντή ενίσχυση από fiberglass για να προσφέρει τόσο χαμηλή διηλεκτρική απώλεια όσο και βελτιωμένη ακαμψία για ευκολία χειρισμού και βελτιωμένη σταθερότητα διαστάσεων για πολύπλοκα κυκλώματα.
Τα φύλλα RF-10 έχουν σχεδιαστεί για να παρέχουν ένα οικονομικό υπόστρωμα με αποδεκτούς χρόνους παράδοσης. Το RF-10 ανταποκρίνεται στην ανάγκη σε εφαρμογές RF για μείωση μεγέθους. Το RF-10 συνδέεται καλά με λείο χαλκό χαμηλού προφίλ. Η χαμηλή διάχυση του RF-10 σε συνδυασμό με τη χρήση πολύ λείου χαλκού έχει ως αποτέλεσμα βέλτιστες απώλειες εισαγωγής σε υψηλότερη συχνότητα όπου οι απώλειες του φαινομένου του δέρματος παίζουν σημαντικό ρόλο.
Βασικά χαρακτηριστικά υλικού
| Χαρακτηριστικό |
Προδιαγραφή/Περιγραφή |
| Διηλεκτρική σταθερά (Dk) |
10.2 ± 0.3 στα 10GHz |
| Συντελεστής απώλειας |
0.0025 στα 10GHz |
| Θερμική αγωγιμότητα |
0.85 W/mk (Unclad) |
| Συντελεστής θερμικής διαστολής (CTE) |
Άξονας X: 16 ppm/°C; Άξονας Y: 20 ppm/°C; Άξονας Z: 25 ppm/°C |
| Απορρόφηση υγρασίας |
≤0.08% |
| Βαθμολογία ευφλεκτότητας |
V-0 |
| Πλεονέκτημα φινιρίσματος επιφάνειας |
Ο χρυσός εμβάπτισης εξασφαλίζει εξαιρετική συγκολλησιμότητα και αντοχή στη διάβρωση |
Βασικά οφέλη
Υψηλό Dk για μείωση μεγέθους κυκλώματος RF: Η διηλεκτρική σταθερά 10.2 ± 0.3 επιτρέπει την αποτελεσματική σμίκρυνση των κυκλωμάτων RF.
Εξαιρετική σταθερότητα διαστάσεων: Η λεπτή υφαντή ενίσχυση από fiberglass ενισχύει την ακαμψία και τη σταθερότητα διαστάσεων, διευκολύνοντας το χειρισμό και τις εφαρμογές πολύπλοκων κυκλωμάτων.
Στενή ανοχή Dk: Ο αυστηρός έλεγχος της διηλεκτρικής σταθεράς (±0.3) εξασφαλίζει σταθερή απόδοση σε όλα τα κυκλώματα.
Ανώτερη θερμική διαχείριση: Η υψηλή θερμική αγωγιμότητα (0.85 W/mk) βελτιώνει την απόδοση απαγωγής θερμότητας.
Εξαιρετική πρόσφυση χαλκού: Συνδέεται καλά με λείο χαλκό χαμηλού προφίλ, βελτιστοποιώντας τις απώλειες εισαγωγής σε υψηλότερες συχνότητες.
Χαμηλή θερμική διαστολή: Το χαμηλό CTE των αξόνων X, Y, Z εξασφαλίζει σταθερή απόδοση υπό θερμική κυκλοφορία.
Εξαιρετική αναλογία τιμής/απόδοσης: Οικονομικό υπόστρωμα με αποδεκτούς χρόνους παράδοσης.
Πρότυπο ποιότητας & Διαθεσιμότητα
Πρότυπο ποιότητας: Συμμορφώνεται με το IPC-Class-2, εξασφαλίζοντας σταθερή ποιότητα προϊόντος μέσω αυστηρού ελέγχου της διαδικασίας κατασκευής και 100% ηλεκτρικής δοκιμής πριν από την αποστολή.
Διαθεσιμότητα: Υποστηρίζει την παγκόσμια προμήθεια, επιτρέποντας την έγκαιρη παράδοση και την αποτελεσματική υποστήριξη μετά την πώληση για πελάτες σε όλο τον κόσμο.
Τυπικές εφαρμογές
Κεραίες Microstrip Patch
Κεραίες GPS
Παθητικά εξαρτήματα (φίλτρα, συζεύκτες, διαχωριστές ισχύος)
Συστήματα αποφυγής σύγκρουσης αεροσκαφών
Δομικά στοιχεία δορυφόρων
