F4BME233 Πίνακας επικαλυμμένου με χαλκό υποστρώματος PCB
  • Ονομασία

F4BME233 Πίνακας επικαλυμμένου με χαλκό υποστρώματος PCB

MOQ: 1 ΤΕΜ
τιμή: USD9.99-99.99
Τυπική συσκευασία: Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης: 8-9 εργάσιμες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000 τμχ το μήνα
Πληροφορίες Πληροφορίες
Περιγραφή προϊόντος
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-332.V1.0
Αριθμός ανταλλακτικού:
F4BME233
Πάχος laminate:
0,1 mm 0,127 mm 0,2 mm 0,25 mm 0,5 mm 0,508 mm 0,762 mm 0,8 mm 1,0 mm 1,5 mm 1,524 mm 1,575 mm 2,0 m
Μέγεθος laminate:
460x610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840X
Βάρος χαλκού:
0,5 OZ (0,018 mm), 1 OZ (0,035 mm);
Επισημαίνω:

F4BME233 χαλκού επικαλυμμένο φύλλο επικαλυμμένου χαλκού

,

Πυρηνικό πλάσμα υποστρώματος PCB

,

Επενδεδυμένο με χαλκό laminate με εγγύηση

Περιγραφή προϊόντος

Το F4BME233 είναι ένα σύνθετο υλικό που παράγεται μέσω προσεκτικά σχεδιασμένης σύνθεσης και ακριβούς διαδικασίας κατασκευής, χρησιμοποιώντας ύφασμα από υαλοΐνες, ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) και φιλμ PTFE. Σε σύγκριση με τα τυπικά laminate F4B, παρουσιάζει βελτιωμένες ηλεκτρικές ιδιότητες, συμπεριλαμβανομένου ευρύτερου εύρους διηλεκτρικής σταθεράς, χαμηλότερης διηλεκτρικής απώλειας, υψηλότερης αντίστασης μόνωσης και μεγαλύτερης συνολικής σταθερότητας. Αυτό το καθιστά κατάλληλη εναλλακτική λύση σε παρόμοια διεθνή προϊόντα.



Αυτό το υλικό παρέχεται με αντίστροφα επεξεργασμένο χάλκινο φύλλο RTF, προσφέροντας εξαιρετική απόδοση παθητικής διαδιαμόρφωσης (PIM), ανώτερο έλεγχο χάραξης για κυκλώματα ακριβείας και μειωμένη απώλεια αγωγού.



Η διηλεκτρική σταθερά του F4BME233 ελέγχεται με ακρίβεια προσαρμόζοντας την αναλογία PTFE προς την ενίσχυση υαλοΐνας. Αυτή η ισορροπία εξασφαλίζει τόσο χαμηλή απώλεια σήματος όσο και βελτιωμένη διαστατική σταθερότητα. Οι παραλλαγές με υψηλότερη διηλεκτρική σταθερά ενσωματώνουν μεγαλύτερη περιεκτικότητα σε υαλοΐνες, με αποτέλεσμα βελτιωμένη διαστατική σταθερότητα, χαμηλότερη θερμική διαστολή, καλύτερη απόδοση εξαρτώμενη από τη θερμοκρασία και αντίστοιχη αύξηση της διηλεκτρικής απώλειας.

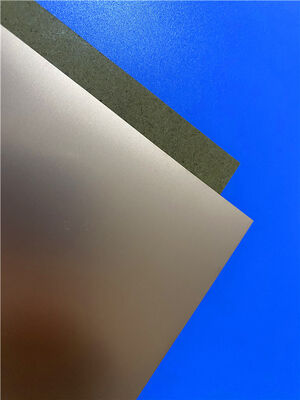

F4BME233 Πίνακας επικαλυμμένου με χαλκό υποστρώματος PCB 0



Χαρακτηριστικά Προϊόντος

  • Εύρος διηλεκτρικής σταθεράς (Dk): 2.33
  • Χαμηλή απώλεια
  • Εξαιρετικά χαρακτηριστικά PIM με φύλλο RTF
  • Πολλαπλές επιλογές μεγέθους για βελτιστοποίηση υλικού και εξοικονόμηση κόστους
  • Ανθεκτικό στην ακτινοβολία με χαμηλές ιδιότητες εκπομπής αερίων
  • Εμπορικά διαθέσιμο σε όγκο σε ανταγωνιστική τιμή



Τυπικές Εφαρμογές

  • Συστήματα μικροκυμάτων, ραδιοσυχνοτήτων και ραντάρ
  • Μετατοπιστές φάσης και παθητικά εξαρτήματα
  • Διαιρέτες ισχύος, ζεύκτες και συνδυαστές
  • Δίκτυα τροφοδοσίας και κεραίες φασικής διάταξης
  • Δορυφορικές επικοινωνίες και κεραίες σταθμών βάσης



Τεχνικές Παράμετροι Προϊόντος Μοντέλο Προϊόντος & Φύλλο Δεδομένων
Χαρακτηριστικά Προϊόντος Συνθήκες Δοκιμής Μονάδα F4BME233
Διηλεκτρική Σταθερά (Τυπική) 10GHz / 2.33
Ανοχή Διηλεκτρικής Σταθεράς / / ±0.04
Εφαπτομένη Απώλειας (Τυπική) 10GHz / 0.0011
20GHz / 0.0015
Συντελεστής Θερμοκρασίας Διηλεκτρικής Σταθεράς -55℃～150℃ PPM/℃ -130
Αντοχή Ξεφλουδίσματος 1 OZ F4BM N/mm >1.8
1 OZ F4BME N/mm >1.6
Αντίσταση Όγκου Τυπική Συνθήκη MΩ.cm ≥6×10^6
Αντίσταση Επιφάνειας Τυπική Συνθήκη MΩ ≥1×10^6
Ηλεκτρική Αντοχή (κατεύθυνση Ζ) 5KW,500V/s KV/mm >23
Τάση Διάσπασης (κατεύθυνση XY) 5KW,500V/s KV >32
Συντελεστής Θερμικής Διαστολής κατεύθυνση XY -55 ℃~288℃ ppm/℃ 22, 30
κατεύθυνση Ζ -55 ℃~288℃ ppm/℃ 205
Θερμική Καταπόνηση 260℃, 10s, 3 φορές Χωρίς αποκόλληση
Απορρόφηση Νερού 20±2℃, 24 ώρες % ≤0.08
Πυκνότητα Θερμοκρασία Δωματίου g/cm3 2.20
Μακροχρόνια Θερμοκρασία Λειτουργίας Θάλαμος Υψηλής-Χαμηλής Θερμοκρασίας ℃ -55～+260
Θερμική Αγωγιμότητα κατεύθυνση Ζ W/(M.K) 0.28
PIM Ισχύει μόνο για F4BME dBc ≤-159
Αναφλεκτότητα / UL-94 V-0
Σύνθεση Υλικού / / PTFE, Ύφασμα Υαλοΐνας
Το F4BM συνδυάζεται με χάλκινο φύλλο ED, το F4BME συνδυάζεται με αντίστροφα επεξεργασμένο χάλκινο φύλλο (RTF).

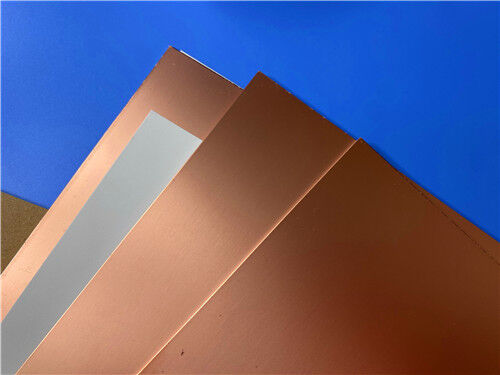

F4BME233 Πίνακας επικαλυμμένου με χαλκό υποστρώματος PCB 1

Ετικέτες:

Επικαλυμμένο έλασμα χαλκού 0,

1mm,

Επικαλυμμένο έλασμα χαλκού BME217

Συνιστώμενα προϊόντα

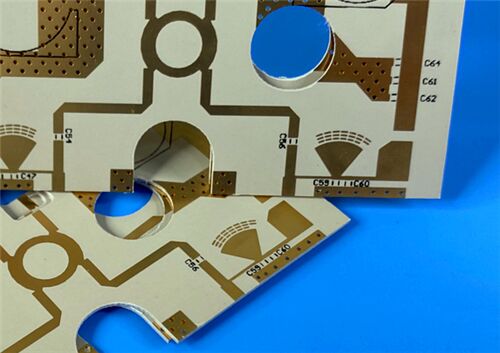

Υλικό PCB CLTE-MW Υψηλής Συχνότητας Λαμινισμένα Χάρτη Κομμώματος
