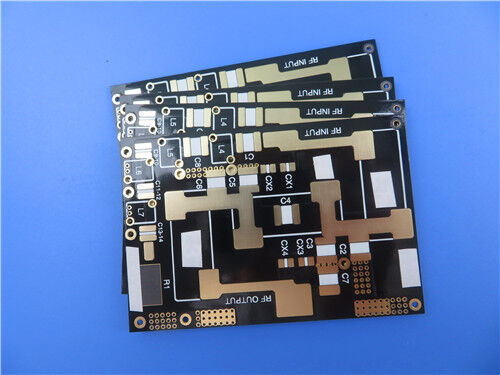

Αυτό το PCB χρησιμοποιεί το F4BTM300 ως βασικό υλικό, διαθέτει φινίρισμα επιφάνειας Electroless Nickel Immersion Gold (ENIG) και συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC-Class-2. Υιοθετεί μια άκαμπτη δομή 2 στρώσεων, προσαρμοσμένη για να καλύψει τις απαιτήσεις υψηλής απόδοσης της αεροδιαστημικής, στρατιωτικής και φασματικά ευαίσθητων ηλεκτρονικών συστημάτων.
PCBΠροδιαγραφήs
| Παράμετρος Κατασκευής |
Προδιαγραφή |
| Βασικό Υλικό |
F4BTM300 (σύνθετο από ύφασμα από ίνες γυαλιού, νανο-κεραμικά πληρωτικά και ρητίνη PTFE) |
| Αριθμός Στρώσεων |
Άκαμπτη δομή 2 στρώσεων |
| Διαστάσεις Πίνακα |
112mm × 89mm ανά μονάδα, με ανοχή διαστάσεων ±0,15mm |
| Ελάχιστο Ίχνος/Διάστημα |
Ελάχιστο 4 mils / 5 mils |
| Ελάχιστο Μέγεθος Οπής |
0,4mm |
| Τυφλές Διόδους |
Δεν ενσωματώνονται |
| Πάχος Τελικού Πίνακα |
0,3mm |
| Βάρος Τελικού Χαλκού |
1oz (1,4 mils) και στα δύο εξωτερικά στρώματα |
| Πάχος Επιμετάλλωσης Διόδων |
20 μm, εξασφαλίζοντας αξιόπιστη διαστρωματική αγωγιμότητα |
| Φινίρισμα Επιφάνειας |
Electroless Nickel Immersion Gold (ENIG) |
| Μεταξοτυπία |
Δεν εφαρμόζεται μεταξοτυπία σε κανένα από τα επάνω ή κάτω στρώματα |
| Μάσκα Συγκόλλησης |
Μαύρη μάσκα συγκόλλησης στο επάνω στρώμα; καμία μάσκα συγκόλλησης στο κάτω στρώμα |
| Έλεγχος Ποιότητας |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
Στοίβαξη-Διαμόρφωση
| Όνομα Στρώσης |
Υλικό |
Πάχος |
| Επάνω Στρώμα Χαλκού (Copper_layer_1) |
Χαλκός |
35 μm |
| Κεντρικός Πυρήνας Υποστρώματος |
F4BTM300 |
0,254mm (10 mil) |
| Κάτω Στρώμα Χαλκού (Copper_layer_2) |
Χαλκός |
35 μm |
Εισαγωγή Υλικού F4BTM300
Τα ελάσματα της σειράς F4BTM παράγονται μέσω μιας διαδικασίας κατασκευής ακριβείας, συνδυάζοντας ύφασμα από ίνες γυαλιού, νανο-κεραμικά πληρωτικά και ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) σε ένα επιστημονικά διαμορφωμένο μείγμα. Βασισμένο στο διηλεκτρικό στρώμα F4BM, το F4BTM300 ενσωματώνει νανο-κεραμικά υψηλής Dk, χαμηλών απωλειών, αποδίδοντας ενισχυμένη διηλεκτρική σταθερά, ανώτερη αντοχή στη θερμότητα, μειωμένο συντελεστή θερμικής διαστολής, αυξημένη αντίσταση μόνωσης και βελτιωμένη θερμική αγωγιμότητα—όλα διατηρώντας παράλληλα απόδοση χαμηλών απωλειών.
Τα ελάσματα F4BTM300 ταιριάζουν ειδικά με φύλλο χαλκού RTF με αντίστροφη επεξεργασία, προσφέροντας εξαιρετική απόδοση PIM, ακριβή ακρίβεια γραμμής και ελαχιστοποιημένη απώλεια αγωγού. Αυτά τα χαρακτηριστικά το καθιστούν ιδανικό για απαιτητικές εφαρμογές που απαιτούν σταθερή απόδοση σε ακραίες θερμοκρασίες και σκληρά περιβάλλοντα λειτουργίας.
Χαρακτηριστικά Υλικού F4BTM300
| Κατηγορία |
Χαρακτηριστικό |
Προδιαγραφή |
| Ηλεκτρικές Ιδιότητες |
Διηλεκτρική Σταθερά (Dk) |
3,0 ± 0,06 στα 10GHz |
| Συντελεστής Διασποράς |
0,0018 στα 10GHz; 0,0023 στα 20GHz |
| Θερμική Σταθερότητα |
CTE (Άξονες XYZ) |
15/16/72 ppm/°C (-55°C έως 288°C) |
| Θερμικός Συντελεστής Dk |
-75 ppm/°C (-55°C έως 150°C) |
| Φυσικές Ιδιότητες |
Απορρόφηση Υγρασίας |
0,05% |
| Βαθμολογία Ευφλεκτότητας |
UL 94-V0 |
Πλεονεκτήματα Υλικού F4BTM300
-Ανώτερη Ηλεκτρική Απόδοση: Σε συνδυασμό με φύλλο χαλκού RTF με αντίστροφη επεξεργασία για την παροχή εξαιρετικής απόδοσης PIM, ακριβούς ελέγχου γραμμής και ελαχιστοποιημένης απώλειας αγωγού.
-Ενισχυμένη Περιβαλλοντική Προσαρμοστικότητα: Συνδυάζει χαμηλή απορρόφηση υγρασίας, υψηλή αντοχή στη θερμότητα και σταθερή απόδοση από -55°C έως 288°C, κατάλληλο για σκληρά περιβάλλοντα.
-Ισορροπημένα Διηλεκτρικά & Θερμικά Χαρακτηριστικά: Ενσωματώνει υψηλό Dk, χαμηλές απώλειες και βελτιωμένη θερμική αγωγιμότητα για την υποστήριξη λειτουργιών υψηλής ισχύος και υψηλής συχνότητας.
-Ισχυρή Μόνωση: Προσφέρει αυξημένη αντίσταση μόνωσης, εξασφαλίζοντας αξιόπιστη απομόνωση σε συγκροτήματα ηλεκτρονικών ακριβείας.
Τυπικές Εφαρμογές
Αεροδιαστημικός Εξοπλισμός & Εξοπλισμός Καμπίνας
Συστήματα Μικροκυμάτων/RF
Εξοπλισμός Ραντάρ & Στρατιωτικού Ραντάρ
Δίκτυα Τροφοδοσίας
Φασματικά Ευαίσθητες & Φασωμένες Κεραίες
Συστήματα Δορυφορικών Επικοινωνιών
Ποιότητα & Διαθεσιμότητα
Αυτό το PCB πληροί τα πρότυπα ποιότητας IPC-Class-2, εξασφαλίζοντας αξιόπιστη απόδοση για εμπορικά, στρατιωτικά και αεροδιαστημικά ηλεκτρονικά συστήματα. Το έργο τέχνης παρέχεται σε μορφή Gerber RS-274-X, που είναι βιομηχανικό πρότυπο, συμβατό με τις παγκόσμιες διαδικασίες κατασκευής. Είναι διαθέσιμο παγκοσμίως, υποστηρίζοντας παγκόσμια έργα και έγκαιρη διεθνή παράδοση.
