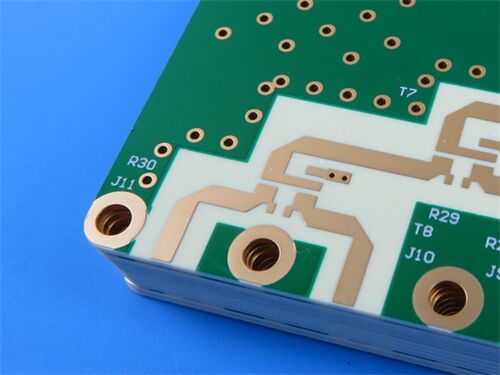

Πολυεπίπεδο PCB RO4003C 1.155mm Πράσινο Solder-mask Λευκό Silkscreen

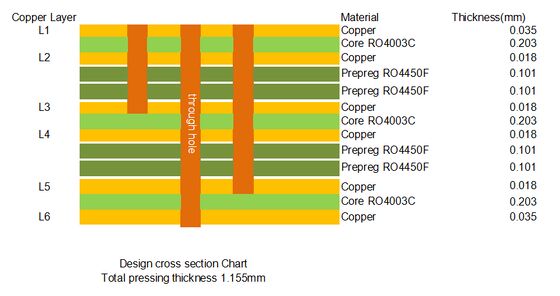

Αυτή η πλακέτα PCB είναι μια δομή χαλκού 6 στρωμάτων και η υλική της σύνθεση περιλαμβάνει κυρίως πυρήνα RO4003C, προεμποτισμένο υλικό RO4450F και φύλλο χαλκού.Λεπτομέρειες PCBΣτοιχείο Προδιαγραφών

Λεπτομέρειες

Περιγραφή

Σε πλακέτες PCB πολλαπλών στρωμάτων, οι γραμμές σήματος που συνδέουν διαφορετικά στρώματα συνήθως χρησιμοποιούν οπές μέσω, οι οποίες συνήθως διαπερνούν ολόκληρο το πάχος της πλακέτας PCB. Όταν ένα σήμα μεταδίδεται από ένα στρώμα (όπως το Στρώμα 1) στο στρώμα στόχο (όπως το Στρώμα 3 ή το Στρώμα 5) μέσω μιας οπής μέσω, το τμήμα της οπής κάτω από το στρώμα στόχο (που εκτείνεται στα κάτω στρώματα) δεν έχει λειτουργία ηλεκτρικής σύνδεσης, και αυτός ο πλεονάζων πυλώνας χαλκού είναι το "stub". Σε υψηλές ταχύτητες ή υψηλές συχνότητες, το stub είναι σαν μια κοντή κεραία, η οποία θα προκαλέσει σοβαρή ανάκλαση σήματος, οδηγώντας σε παραμόρφωση σήματος, μετατόπιση χρονισμού, κλείσιμο διαγράμματος ματιού, ακόμη και κωδικούς σφάλματος συστήματος ή αστοχία.

Η διαδικασία αντίστροφης διάτρησης λύνει αυτό το πρόβλημα μέσω δευτερεύουσας διάτρησης: μετά την ολοκλήρωση της συμβατικής διαδικασίας κατασκευής PCB, χρησιμοποιείται ένα τρυπάνι με διάμετρο ελαφρώς μεγαλύτερη από την αρχική οπή μέσω για να διατρηθεί από την πίσω ή πλευρική πλευρά της πλακέτας PCB, και το βάθος διάτρησης ελέγχεται με ακρίβεια ώστε να διατρηθεί μόνο το τμήμα κάτω από το στρώμα στόχο, ώστε να αφαιρεθεί φυσικά το stub. Μετά την αφαίρεση, το εναπομείναν τοίχωμα της οπής είναι ένα μη αγώγιμο υπόστρωμα που δεν συμμετέχει πλέον στη μετάδοση σήματος, το οποίο μπορεί να μειώσει σημαντικά την ανάκλαση και την απώλεια σήματος, να βελτιώσει την ταχύτητα μετάδοσης σήματος, να μειώσει το jitter και να βελτιστοποιήσει την ποιότητα του σήματος. Σε σύγκριση με άλλες λύσεις όπως οι οπές μέσω HDI blind/buried, η αντίστροφη διάτρηση έχει υψηλότερη σχέση κόστους-απόδοσης για σενάρια που απαιτούν οπές μέσω υψηλής ταχύτητας αλλά όχι εξαιρετικά υψηλά στρώματα.

Στην περίπτωση αυτής της πλακέτας PCB, η αντίστροφη διάτρηση εφαρμόζεται στα εύρη L1-L3 και L1-L5, γεγονός που μπορεί να διασφαλίσει αποτελεσματικά την ακεραιότητα του σήματος της μετάδοσης υψηλής ταχύτητας στην πλακέτα PCB.

Εισαγωγή στο RO4003C

Το RO4003C είναι ένα ιδιόκτητο σύνθετο υλικό υδρογονανθράκων ενισχυμένο με γυάλινο ύφασμα και γεμισμένο με κεραμικό, που αναπτύχθηκε από την Rogers Corporation, το οποίο συνδυάζει την εξαιρετική ηλεκτρική απόδοση του PTFE/γυάλινου υφάσματος και την επεξεργασιμότητα της εποξειδικής ρητίνης/γυάλινου υφάσματος. Το υλικό έχει δύο διαφορετικές διαμορφώσεις χρησιμοποιώντας γυάλινα υφάσματα 1080 και 1674, και όλες οι διαμορφώσεις έχουν τις ίδιες προδιαγραφές ηλεκτρικής απόδοσης. Έχει αυστηρό έλεγχο διεργασιών, σταθερή και συνεπή διηλεκτρική σταθερά (Dk) και χαρακτηριστικά χαμηλής απώλειας, και οι μοναδικές μηχανικές του ιδιότητες το καθιστούν ίδιο με την τυπική διαδικασία επεξεργασίας εποξειδικής ρητίνης/γυαλιού, ενώ το κόστος είναι πολύ χαμηλότερο από αυτό των παραδοσιακών υλικών μικροκυμάτων. Σε αντίθεση με τα υλικά μικροκυμάτων PTFE, αυτό το υλικό δεν απαιτεί ειδικές διαδικασίες επεξεργασίας οπών μέσω ή διαδικασίες λειτουργίας.

Βασικές Παράμετροι του RO4003C (Περιεχόμενο Πυρήνα Φύλλου Δεδομένων)

Παράμετρος

Τυπική Τιμή

Υποδομές Επικοινωνιών: Κεραίες σταθμών βάσης κινητής τηλεφωνίας, εξοπλισμός ραδιοφωνικής οπίσθιας σύνδεσης, συστήματα Wi-Fi/εξουσιοδοτημένης βοηθητικής πρόσβασης τηλεπικοινωνιακής ποιότητας, υποδομή IP και εξοπλισμός μικροκυματικής επικοινωνίας σημείο προς σημείο.

Αυτοκινητιστική Νοημοσύνη: Συστήματα και αισθητήρες ραντάρ αυτοκινήτων, υποστηρίζοντας την ανάπτυξη τεχνολογιών αυτόνομης οδήγησης και ασφάλειας οχημάτων.

Εξοπλισμός Υψηλής Συχνότητας και Υψηλής Ταχύτητας: Συστήματα ραντάρ με φάση, ενισχυτές ισχύος, διασυνδέσεις διακομιστών υψηλής ταχύτητας (CPU/GPU/μνήμης), εξοπλισμός επικοινωνίας δικτύου υψηλής ταχύτητας (δρομολογητές, μεταγωγείς, οπτικές μονάδες).

Διαδίκτυο των Πραγμάτων (IoT): Κεραίες RFID, βελτιώνοντας την ακρίβεια αναγνώρισης και την κάλυψη σήματος.

Άλλα Πεδία: Εξοπλισμός δοκιμών και μετρήσεων, ηλεκτρονικά συστήματα αεροδιαστημικής και άμυνας, και άλλος εξοπλισμός που χρειάζεται να χειριστεί ψηφιακά σήματα υψηλής ταχύτητας επιπέδου Gbps ή σήματα μικροκυμάτων ραδιοσυχνοτήτων.
