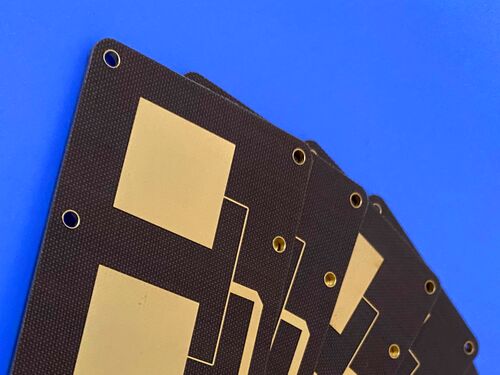

TLX-8 PCB Immersion Gold 2 στρώματα 30mil Λαμιναρισμένο κυκλώματα RF

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ελαχιστοποιήσεις με επικάλυψη χαλκού

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

TLX-8 PCB Immersion Gold 2 στρώματα 30mil Λαμιναρισμένο κυκλώματα RF

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-470.V1.0

Υλικό Βάσης:

Taconic TLX-8

Καταμέτρηση επιπέδων:

2 στρώματα

Πάχος PCB:

30 χιλιοστών

Μέγεθος PCB:

40,5mm x 70,6mm ανά μονάδα

Μάσκα συγκόλλησης:

Μεταξοτυπία:

Βάρος χαλκού:

1 oz (ισοδύναμο με 1,4 mils) για τα εξωτερικά στρώματα

Φινίρισμα επιφάνειας:

Χρυσός εμβάπτισης

Επισημαίνω:

Δύο στρώσεις RF PCB Board

Πίνακας κυκλωμάτων RF βύθισης χρυσού

Πίνακας PCB 30mil

Περιγραφή προϊόντος

Πρόκειται για ένα υψηλής απόδοσης διεπίπεδο άκαμπτο τυπωμένο κύκλωμα (PCB) κατασκευασμένο μεTLX-8Υψηλής συχνότητας λαμινίτη, με πάχος πλάκας 30mil (0,762mm), βάρος χαλκού 1oz, επιφάνεια χρυσού βύθισης, και χωρίς μάσκα συγκόλλησης ή μεταξοειδές (χωρίς λάδι, χωρίς κείμενο).Αυτό το PCB αξιοποιεί τις ανώτερες ηλεκτρικές και μηχανικές ιδιότητες του TLX-8, καθιστώντας το κατάλληλο για διάφορες εφαρμογές υψηλής συχνότητας που απαιτούν σταθερές επιδόσεις και αξιόπιστη δομική ακεραιότητα.

PCBΠροδιαγραφές

Άρθρο	Προδιαγραφές
Βασικό υλικό	TLX-8 Υψηλής Συχνότητας Λαμινίτης
Αριθμός στρωμάτων	2 στρώσεις (διπλόπλευρο PCB)
Διάμετροι του πίνακα	40.5 mm x 70.6 mm ανά μονάδα, συνολικά 1 κομμάτι
Δάχος τελικής σανίδας	30mil (0,762mm)
Τελειωμένο βάρος χαλκού	1 ουγγιά
Τελεία επιφάνειας	Χρυσός βύθισης
Πάνω/κάτω μάσκα συγκόλλησης	Δεν εφαρμόζεται (χωρίς λάδι)
Επάνω/κάτω μεταξοπετρίνη	Δεν εφαρμόζεται (χωρίς κείμενο)

Συγκέντρωση PCB

Σχήμα	Περιγραφή	Δάχος
1	Διάταξη χαλκού 1 (εξωτερική επιφάνεια)	35 μm (1 oz)
-	Υποστρώμα TLX-8	30mil (0,762mm)
2	Διάταξη χαλκού 2 (εξωτερικός πυθμένας)	35 μm (1 oz)

TLX-8 PCB Immersion Gold 2 στρώματα 30mil Λαμιναρισμένο κυκλώματα RF 0

Εισαγωγή στο υλικό TLX-8

Το TLX-8 είναι ένα υψηλής απόδοσης, υψηλής συχνότητας λαμινάτο σχεδιασμένο για απαιτητικές εφαρμογές ραδιοσυχνοτήτων, μικροκυμάτων και ψηφιακών εφαρμογών υψηλής ταχύτητας.και ανώτερη μηχανική σταθερότητα, καθιστώντας το ιδανικό για εφαρμογές που απαιτούν ελάχιστη απώλεια σήματος, αξιόπιστη θερμική απόδοση και σταθερή σταθερότητα διαστάσεων.Το υλικό είναι συμβατό με τις συνήθεις διαδικασίες κατασκευής PCB, διασφαλίζοντας την ευκολία της κατασκευής διατηρώντας ταυτόχρονα υψηλά πρότυπα απόδοσης.

TLX-8 Ιδιότητες υλικού

Ιδιότητες	Προϋποθέσεις	Τυπική αξία	Μονάδα	Μέθοδος δοκιμής
Διορθωτική σταθερά	@ 10 GHz	20,55 ± 0.04	-	IPC-650 2.5.5.3
Παράγοντας διάσπασης	@ 10 GHz	0.0018	-	IPC-650 2.5.5.5.1
Εκπομπή αερίων - % TML	4 H 257 °F @ ≤ 5 x 10−5 Torr	0.03	%	ΑΣTM E 595
Εκπομπές αερίων - % CVCM	4 H 257 °F @ ≤ 5 x 10−5 Torr	0.00	%	ΑΣTM E 595
Εκπομπές αερίων - % WVR	4 H 257 °F @ ≤ 5 x 10−5 Torr	0.01	%	ΑΣTM E 595
Αντίσταση επιφάνειας (υψηλή θερμοκρασία)	-	6.605 x 108	Μωμ.	IPC-650 2.5.17.1 Sec. 5.2.1
Αντίσταση επιφάνειας (σύσταση υγρασίας)	-	3.550 x 106	Μωμ.	IPC-650 2.5.17.1 Sec. 5.2.1
Αντίσταση όγκου (υψηλή θερμοκρασία)	-	1.110 x 1010	Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
Αντίσταση όγκου (κατάσταση υγρασίας)	-	1.046 x 1010	Mohm/cm	IPC-650 2.5.17.1 Sec. 5.2.1
Σταθερότητα διαστάσεων (MD, μετά τη μαγειρική)	-	0.06	Επικαιροποίηση	IPC-650 2.4.39 δευτερόλεπτο 5.4
Σταθερότητα διαστάσεων (CD, μετά τη μαγειρική)	-	0.08	Επικαιροποίηση	IPC-650 2.4.39 δευτερόλεπτο 5.4
Διαμετρική σταθερότητα (MD, θερμική πίεση)	-	0.09	Επικαιροποίηση	IPC-650 2.4.39 δευτερόλεπτο 5.5
Διαμετρική σταθερότητα (CD, θερμική πίεση)	-	0.10	Επικαιροποίηση	IPC-650 2.4.39 δευτερόλεπτο 5.5
Θερμική αγωγιμότητα	-	0.19	W/M*K	Αρμόδια για την κατασκευή των ειδών αυτών:
CTE (25-260 °C) - X	-	21	ppm/°C	IPC-650 2.4.41/ASTM D 3386
CTE (25-260 °C) - Y	-	23	ppm/°C	IPC-650 2.4.41/ASTM D 3386
CTE (25-260 °C) - Z	-	215	ppm/°C	IPC-650 2.4.41/ASTM D 3386
Td (2% απώλεια βάρους)	-	535	°C	IPC-650 2.4.24.6 (TGA)
Td (5% απώλεια βάρους)	-	553	°C	IPC-650 2.4.24.6 (TGA)
Δυνατότητα απολέπισης (1 oz. ED, θερμική πίεση)	-	2.63 (15)	Επικαιροποίηση	IPC-650 2.4.8 δευτερόλεπτο 5.2.2
Δυνατότητα απολέπισης (1 oz. RTF)	-	2.98 (17)	Επικαιροποίηση	-
Δυνατότητα απολέπισης (1⁄2 oz. ED, Υψηλή θερμοκρασία)	-	2.45 (14)	Επικαιροποίηση	IPC-650 2.4.8.3
Δυνατότητα απολέπισης (1⁄2 oz. ED, θερμική πίεση)	-	1.93 (11)	Επικαιροποίηση	IPC-650 2.4.8 δευτερόλεπτο 5.2.2
Δυνατότητα αποτρίχωσης (1 ουγγ. κυλιόμενη)	-	2.28 (13)	Επικαιροποίηση	-
Μοντέλο Young's (MD, ASTM D 902)	-	6,757 (980)	N/mm2 (psi)	ΑΣTM D 902
Μοντέλο Young's (CD, ASTM D 902)	-	8,274 (1,200)	N/mm2 (psi)	ΑΣTM D 902
Μοντέλο Young's (MD, ASTM D 3039)	-	11,238 (1,630)	N/mm2 (psi)	ΑΣTM D 3039
Απορρόφηση υγρασίας	-	0.02	%	IPC-650 2.6.2.1
Ηλεκτρική διάσπαση	-	> 45	Κβ	IPC-650 2.5.6
Αξιολόγηση εύφλεκτης ικανότητας	-	V-0	-	UL-94

Τυπικές εφαρμογές των PCB TLX-8

- εξοπλισμός επικοινωνίας ραδιοκυμάτων και μικροκυμάτων

- ψηφιακά κυκλώματα υψηλής ταχύτητας

-Τα όργανα δοκιμών και μετρήσεων

- Ηλεκτρονικά συστήματα αεροδιαστημικής και άμυνας

- Συστατικά δορυφορικής επικοινωνίας

-Τα συστήματα ραντάρ και πλοήγησης

- Μηχανές ασύρματης επικοινωνίας

Τέχνη,ΠοιότηταΠρότυπο και Διαθεσιμότητα

Η σχεδίαση για αυτό το PCB παρέχεται με τη μορφή Gerber RS-274-X, το βιομηχανικό πρότυπο για την κατασκευή PCB, εξασφαλίζοντας την απρόσκοπτη συμβατότητα με τον κύριο εξοπλισμό παραγωγής και το λογισμικό σχεδιασμού.Το PCB συμμορφώνεται με τα αναγνωρισμένα πρότυπα της βιομηχανίας, εξασφαλίζοντας σταθερές ηλεκτρικές επιδόσεις, αξιόπιστη ποιότητα κατασκευής και τήρηση των απαιτήσεων για εφαρμογές υψηλής συχνότητας.την εξυπηρέτηση των αναγκών των διεθνών πελατών και των σχεδίων κυκλωμάτων υψηλής συχνότητας σε παγκόσμιο επίπεδο.

Συμπεράσματα

Λόγω των εξαιρετικών διηλεκτρικών του ιδιοτήτων, της ελάχιστης απώλειας σήματος, της ανώτερης θερμικής σταθερότητας και της μηχανικής αξιοπιστίας.Αυτό το TLX-8 PCB έχει γίνει η βέλτιστη επιλογή για τους επαγγελματίες και τις ομάδες έργων που ασχολούνται με την επικοινωνία RF, συστήματα μικροκυμάτων, ψηφιακά κυκλώματα υψηλής ταχύτητας, αεροδιαστημική και αμυντική ηλεκτρονική, δορυφορική επικοινωνία, ραντάρ, πλοήγηση,και ασύρματων επικοινωνιών που απαιτούν λύσεις υψηλής απόδοσης και σταθερών κυκλωμάτων υψηλής συχνότητας.
