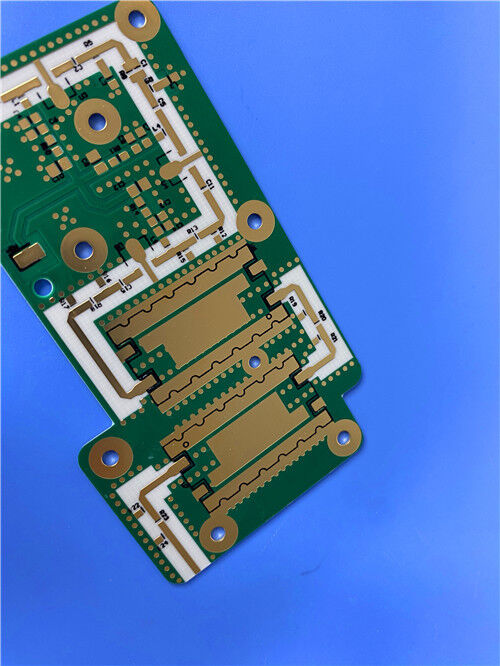

4 στρώματα WL-CT330 PCB Immersion Gold υψηλής συχνότητας κυκλώματα

Αυτή είναι μια άκαμπτη πλακέτα τυπωμένου κυκλώματος (PCB) 4 στρωμάτων κατασκευασμένη με ένα σύστημα σύνθετων υλικών υψηλής απόδοσης, WL-CT330 και High Tg FR-4 (S1000-2M). Ενσωματώνει την εξαιρετικά χαμηλή απώλεια και την υψηλή συχνοτική σταθερότητα του WL-CT330 με τη μηχανική αντοχή του High Tg FR-4, συμμορφούμενο με βιομηχανικά πρότυπα, με τελική πάχος 2,7 mm, βάρος χαλκού 1oz για όλα τα στρώματα και επιφανειακή επεξεργασία Immersion Gold, εξασφαλίζοντας αξιόπιστη απόδοση για εφαρμογές RF και ηλεκτρονικών υψηλής τεχνολογίας.

Λεπτομέρειες PCB

Στοίβα PCB-πάνω

Αυτό είναι ένα άκαμπτο PCB 4 στρωμάτων με την ακόλουθη δομή στοίβας (από πάνω προς τα κάτω):

Γραφικά καιΠοιότηταΠρότυπο

Το Gerber RS-274-X είναι η καθορισμένη μορφή γραφικών για αυτό το PCB, η οποία αναγνωρίζεται παγκοσμίως ως το βιομηχανικό πρότυπο για την κατασκευή PCB. Αυτή η μορφή διασφαλίζει τη συμβατότητα με τον περισσότερο επαγγελματικό εξοπλισμό κατασκευής και λογισμικό σχεδιασμού, επιτρέποντας την ακριβή μετατροπή δεδομένων σχεδιασμού κυκλωμάτων σε φυσικά PCB. Επιπλέον, το PCB πληροί τις απαιτήσεις του προτύπου IPC-Class-2, το οποίο καθορίζει αυστηρές οδηγίες απόδοσης και αξιοπιστίας για ηλεκτρονικά εξαρτήματα, διασφαλίζοντας ότι το προϊόν είναι κατάλληλο για εμπορικές και βιομηχανικές λειτουργικές ανάγκες.

Διαθεσιμότητα

Αυτό το PCB υψηλής απόδοσης είναι διαθέσιμο για αποστολή σε οποιαδήποτε χώρα παγκοσμίως. Οι πελάτες μπορούν να παραγγείλουν για πρωτοτυποποίηση ή παραγωγή μεγάλου όγκου, και το προϊόν θα παραδοθεί απευθείας στην τοποθεσία τους παγκοσμίως.

Εισαγωγή του WL-CT330

Το WL-CT330 είναι ένα θερμοσκληρυνόμενο υλικό υψηλής συχνότητας που αποτελείται από υδρογονάνθρακα, σύνθετα κεραμικά και ενίσχυση από υαλοΐνες. Προσφέρει σταθερές διηλεκτρικές ιδιότητες, εξαιρετικά χαμηλή απώλεια και υψηλό Tg (>280°C) για θερμική αξιοπιστία. Επεξεργάζεται όπως το FR4 (απλούστερο από το PTFE), υποστηρίζει συγκόλληση χωρίς μόλυβδο (260°C) και αποτελεί μια οικονομικά αποδοτική εναλλακτική λύση σε παραδοσιακά υλικά υψηλής συχνότητας για σχεδιασμούς RF υψηλής ταχύτητας.

Τυπικές Εφαρμογές

• Σταθμοί βάσης 5G/6G & κεραίες φασικής διάταξης
• Ραντάρ αυτοκινήτων (ADAS, V2X)
• Δορυφορικές επικοινωνίες & πλοήγηση
• Ραντάρ αεροδιαστημικής/άμυνας (έγκαιρη προειδοποίηση, αερομεταφερόμενο)
• Ενισχυτές ισχύος RF & πομποδέκτες
• Υψηλής ταχύτητας backplanes & εξοπλισμός διακομιστών/δικτύων

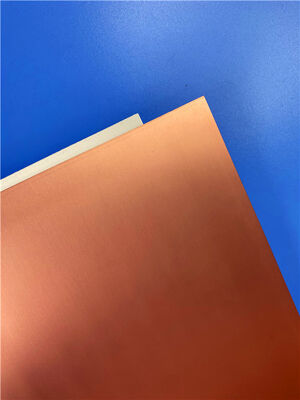

Οργανικό Πολυμερικό Κεραμικό Υαλοΐνας Χαλκο-επικαλυμμένο Έλασμα Σειράς WL-CT και WL-CT330

Το οργανικό πολυμερικό κεραμικό υαλοΐνας χαλκο-επικαλυμμένο έλασμα σειράς WL-CT είναι ένα υλικό υψηλής συχνότητας βασισμένο σε ένα σύστημα θερμοσκληρυνόμενης ρητίνης. Το διηλεκτρικό στρώμα αποτελείται από υδρογονάνθρακα, κεραμικό και υαλοΐνα, προσφέροντας απόδοση χαμηλής απώλειας, ενώ πληροί τις απαιτήσεις σχεδιασμού υψηλής συχνότητας. Η επεξεργασιμότητα του PCB είναι συγκρίσιμη με αυτή των υλικών FR4, καθιστώντας το ευκολότερο στην επεξεργασία από τα υλικά PTFE και παρέχοντας καλύτερη σταθερότητα και συνέπεια κυκλώματος. Μπορεί να χρησιμεύσει ως υποκατάστατο παρόμοιων ξένων προϊόντων.

Ο υδρογονάνθρακας και το σύνθετο κεραμικό παρουσιάζουν εξαιρετική χαμηλή απώλεια, αντοχή σε υψηλές θερμοκρασίες και θερμική σταθερότητα. Αυτά τα χαρακτηριστικά επιτρέπουν στα υλικά της σειράς να διατηρούν σταθερή διηλεκτρική σταθερά και απόδοση απώλειας σε διακυμάνσεις θερμοκρασίας, με χαμηλό συντελεστή θερμικής διαστολής και υψηλή τιμή TG που υπερβαίνει τους 280°C.

Οι διαθέσιμες επιλογές διηλεκτρικής σταθεράς για αυτή τη σειρά περιλαμβάνουν 3,00, 3,30, 3,38, 3,48, 4,10 και 6,15.

Αυτή η σειρά είναι διαθέσιμη με φύλλο χαλκού ED ή φύλλο χαλκού RTF με αντίστροφη επεξεργασία. Το φύλλο χαλκού RTF διαθέτει εξαιρετική απόδοση PIM (Παθητική Διαμόρφωση Σήματος), μειωμένη απώλεια αγωγού και χαμηλότερη απώλεια εισαγωγής. Το φύλλο χαλκού RTF εφαρμόζεται με επεξεργασία συγκόλλησης, η οποία αυξάνει το πάχος του υλικού κατά 0,018mm (0,7 mil), εξασφαλίζοντας καλή αντοχή συγκόλλησης.

Αυτή η σειρά μπορεί να συνδυαστεί με υποστρώματα αλουμινίου για τη δημιουργία υλικών υψηλής συχνότητας με βάση το αλουμίνιο.

Οι πλακέτες κυκλωμάτων μπορούν να επεξεργαστούν χρησιμοποιώντας τυπικές τεχνολογίες επεξεργασίας πλακετών FR4. Οι εξαιρετικές μηχανικές και φυσικές ιδιότητες των πλακετών επιτρέπουν πολλαπλούς κύκλους ελασματοποίησης, καθιστώντας τις κατάλληλες για εφαρμογές πολλαπλών στρωμάτων, υψηλών πολλαπλών στρωμάτων και backplane. Επιπλέον, παρουσιάζουν εξαιρετική επεξεργασιμότητα στην κατασκευή κυκλωμάτων με πυκνές οπές και λεπτές γραμμές.

Χαρακτηριστικά Προϊόντος

• Χαμηλή ανοχή διηλεκτρικής σταθεράς και χαμηλή απώλεια
• Σύστημα θερμοσκληρυνόμενης ρητίνης υδρογονάνθρακα-κεραμικού, προσφέροντας καλύτερη επεξεργασιμότητα PCB και αντοχή στη θερμότητα
• Εξαιρετικά χαρακτηριστικά διηλεκτρικής σταθεράς σε σχέση με τη θερμοκρασία με ελάχιστη διακύμανση κατά τη διάρκεια της θερμοκρασίας
• Ο συντελεστής θερμικής διαστολής στις κατευθύνσεις X/Y ταιριάζει με αυτόν του φύλλου χαλκού. Η χαμηλή θερμική διαστολή στον άξονα Ζ διασφαλίζει διαστατική θερμική σταθερότητα και αξιοπιστία των επιμεταλλωμένων οπών
• Υψηλή τιμή TG που υπερβαίνει τους 280°C, διατηρώντας τη διαστατική σταθερότητα και την ποιότητα του χαλκού στις οπές σε υψηλές θερμοκρασίες
• Υψηλή θερμική αγωγιμότητα, υπερβαίνοντας παρόμοια θερμοπλαστικά υλικά, κατάλληλο για εφαρμογές υψηλής ισχύος
• Εμπορευματοποιημένο, μεγάλης κλίμακας, οικονομικά αποδοτικό προϊόν
• Εξαιρετική αντοχή στην ακτινοβολία. διατηρεί σταθερές διηλεκτρικές και φυσικές ιδιότητες μετά από έκθεση σε ακτινοβολία υψηλής δόσης
• Χαμηλή απόδοση εκπομπής αερίων. πληροί τις απαιτήσεις εκπομπής αερίων κενού αεροδιαστημικής, όπως ελέγχθηκε σύμφωνα με τυπικές μεθόδους για την πτητικότητα υλικών υπό συνθήκες κενού
