F4BM255 Υλικό PCB Υψηλής Συχνότητας Λαμινισμένα Χάρτη Με Χαλκό

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

F4Bm255

Πάχος laminate:

0,8 - 12 mm

Μέγεθος laminate:

460X610mm; 500X600mm; 850X1200mm; 914X1220mm; 1000X1200mm 300X250mm; 350X380mm; 500X500mm; 840X840mm

Βάρος χαλκού:

0,5 oz (0,018 mm); 1 oz (0,035 mm); 1,5 oz (0,05 mm); 2 oz (0,07 mm)

Επισημαίνω:

F4BM255 πλάκας PCB υψηλής συχνότητας

πλάκα επικάλυψης χαλκού για PCB

Υψηλής συχνότητας επένδυση χαλκού με λαμινέτα

Περιγραφή προϊόντος

Το F4BM255 κατασκευάζεται χρησιμοποιώντας ύφασμα από υαλοΐνες, ρητίνη πολυτετραφθοροαιθυλενίου (PTFE) και φιλμ PTFE μέσω μιας επιστημονικά διατυπωμένης διαδικασίας και αυστηρών τεχνικών συμπίεσης. Η ηλεκτρική του απόδοση είναι βελτιωμένη σε σύγκριση με το F4B, κυρίως όσον αφορά ένα ευρύτερο εύρος διηλεκτρικής σταθεράς, χαμηλότερη διηλεκτρική απώλεια, αυξημένη αντίσταση μόνωσης και βελτιωμένη σταθερότητα, καθιστώντας το μια βιώσιμη εναλλακτική λύση σε παρόμοια διεθνή προϊόντα.

Τα F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν στο χρησιμοποιούμενο φύλλο χαλκού: το F4BM συνδυάζεται με φύλλο χαλκού ED, κατάλληλο για εφαρμογές χωρίς απαιτήσεις PIM.

Τα F4BM και F4BME επιτυγχάνουν ακριβή έλεγχο της διηλεκτρικής σταθεράς προσαρμόζοντας την αναλογία μεταξύ PTFE και υφάσματος από υαλοΐνες, εξασφαλίζοντας χαμηλή απώλεια, ενώ βελτιώνουν τη σταθερότητα των διαστάσεων του υλικού. Μια υψηλότερη διηλεκτρική σταθερά αντιστοιχεί σε υψηλότερη αναλογία υαλοΐνας, με αποτέλεσμα καλύτερη σταθερότητα διαστάσεων, χαμηλότερο συντελεστή θερμικής διαστολής (CTE), βελτιωμένη απόδοση θερμικής μετατόπισης και σχετικά αυξημένη διηλεκτρική απώλεια.

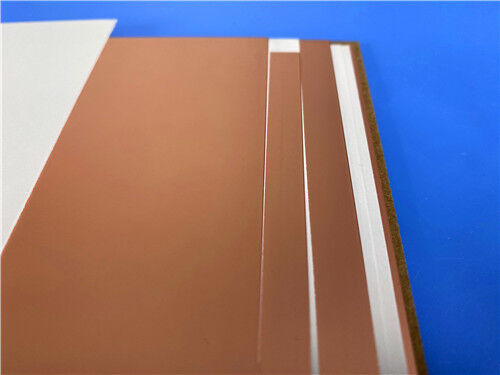

F4BM255 Υλικό PCB Υψηλής Συχνότητας Λαμινισμένα Χάρτη Με Χαλκό 0

Χαρακτηριστικά Προϊόντος

DK επιλέξιμο από 2.17 έως 3.0, με διαθέσιμες προσαρμόσιμες επιλογές DK
Χαμηλή απώλεια
F4BME συνδυασμένο με φύλλο χαλκού RTF για εξαιρετική απόδοση PIM
Διαφορετικές επιλογές μεγέθους για οικονομική αποδοτικότητα
Αντοχή στην ακτινοβολία, χαμηλή εκπομπή αερίων
Εμπορική διαθεσιμότητα, παραγωγή μεγάλης κλίμακας, οικονομικά αποδοτικό

Τυπικές Εφαρμογές

Συστήματα μικροκυμάτων, RF, ραντάρ
Μετατοπιστές φάσης, παθητικά εξαρτήματα
Διαιρέτες ισχύος, ζεύκτες, συνδυαστές
Δίκτυα τροφοδοσίας, κεραίες φασικής διάταξης
Δορυφορικές επικοινωνίες, κεραίες σταθμών βάσης

Τεχνικές Παράμετροι Προϊόντος				Μοντέλο Προϊόντος & Φύλλο Δεδομένων
Χαρακτηριστικά Προϊόντος		Συνθήκες Δοκιμής	Μονάδα	F4BM255
Διηλεκτρική Σταθερά (Τυπική)		10GHz	/	2.55
Ανοχή Διηλεκτρικής Σταθεράς		/	/	±0.05
Εφαπτομένη Απώλειας (Τυπική)		10GHz	/	0.0013
Εφαπτομένη Απώλειας (Τυπική)		20GHz	/	0.0018
Συντελεστής Θερμοκρασίας Διηλεκτρικής Σταθεράς		-55ºC～150ºC	PPM/℃	-110
Αντοχή Ξεφλουδίσματος		1 OZ F4BM	N/mm	>1.8
Αντοχή Ξεφλουδίσματος		1 OZ F4BME	N/mm	>1.6
Αντίσταση Όγκου		Τυπική Συνθήκη	MΩ.cm	≥6×10^6
Αντίσταση Επιφάνειας		Τυπική Συνθήκη	MΩ	≥1×10^6
Ηλεκτρική Αντοχή (κατεύθυνση Ζ)		5KW,500V/s	KV/mm	>25
Τάση Διάσπασης (κατεύθυνση XY)		5KW,500V/s	KV	>34
Συντελεστής Θερμικής Διαστολής	κατεύθυνση XY	-55 º~288ºC	ppm/ºC	16, 21
Συντελεστής Θερμικής Διαστολής	κατεύθυνση Z	-55 º~288ºC	ppm/ºC	173
Θερμική Καταπόνηση		260℃, 10s,3 φορές		Χωρίς αποκόλληση
Απορρόφηση Νερού		20±2ºC, 24 ώρες	%	≤0.08
Πυκνότητα		Θερμοκρασία Δωματίου	g/cm3	2.25
Μακροχρόνια Θερμοκρασία Λειτουργίας		Θάλαμος Υψηλής-Χαμηλής Θερμοκρασίας	℃	-55～+260
Θερμική Αγωγιμότητα		κατεύθυνση Z	W/(M.K)	0.33
PIM		Ισχύει μόνο για F4BME	dBc	≤-159
Αναφλεκτότητα		/	UL-94	V-0
Σύνθεση Υλικού		/	/	PTFE, Ύφασμα από Υαλοΐνες Το F4BM συνδυάζεται με φύλλο χαλκού ED, το F4BME συνδυάζεται με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).
