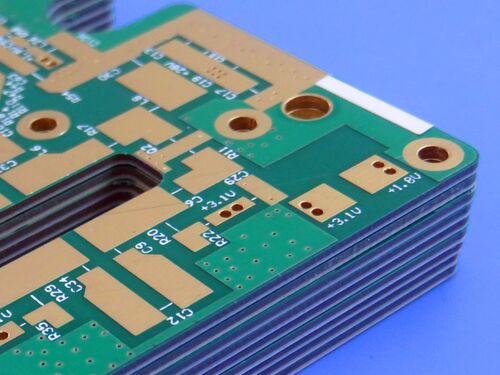

4 στρώματα υβριδικών PCB σε RT duroid 5880 και FR4 υλικό ENIG Finish

Αυτή η πλακέτα PCB χρησιμοποιεί υψηλής συχνότητας ελάσματα RT duroid 5880 ενσωματωμένα με FR-4 υψηλής Tg 170°C ως υλικό της, προσφέροντας ανώτερη ακεραιότητα σήματος υψηλής συχνότητας. Είναι εξοπλισμένη με επιφανειακή επίστρωση Immersion Gold (ENIG) και υιοθετεί διπλής όψης διαμόρφωση χωρίς μάσκα συγκόλλησης και μεταξοτυπία. Με ακριβή έλεγχο διαστάσεων και αυστηρά πρωτόκολλα διασφάλισης ποιότητας, αυτή η πλακέτα PCB έχει σχεδιαστεί ειδικά για να καλύπτει τις αυστηρές απαιτήσεις απόδοσης ηλεκτρονικών εφαρμογών υψηλής αξιοπιστίας.

Λεπτομέρειες PCB

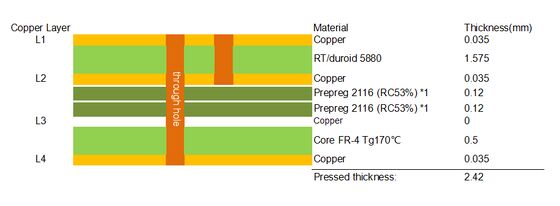

Διάταξη PCB

Τύπος σχεδίου

Για να διασφαλιστεί η ακριβής και αποτελεσματική κατασκευή PCB, το σχέδιο που παρέχεται για αυτήν την πλακέτα PCB είναι σε μορφή Gerber RS-274-X, η οποία είναι η βιομηχανικά τυπική μορφή αρχείου για την κατασκευή PCB.

Πρότυπο ποιότητας

Αυτή η πλακέτα PCB κατασκευάζεται και επιθεωρείται σε αυστηρή συμμόρφωση με το πρότυπο IPC-Class-2, ένα ευρέως υιοθετημένο βιομηχανικό πρότυπο για τυπωμένες πλακέτες κυκλωμάτων. Το IPC-Class-2 καθορίζει απαιτήσεις για γενικά ηλεκτρονικά προϊόντα, διασφαλίζοντας αξιόπιστη απόδοση σε τυπικές εφαρμογές.

Διαθεσιμότητα

Αυτή η πλακέτα PCB προσφέρεται παγκοσμίως, με σταθερή δυνατότητα προμήθειας για την κάλυψη ποικίλων απαιτήσεων παραγγελιών - από μικρές παρτίδες πρωτοτύπων έως μεγάλης κλίμακας μαζική παραγωγή - με την υποστήριξη αποτελεσματικών λύσεων logistics για την εξασφάλιση έγκαιρης παγκόσμιας παράδοσης.

Εισαγωγή στο υλικό RT/duroid 5880

Το RT/duroid 5880 είναι ένα υψηλής απόδοσης σύνθετο διηλεκτρικό υλικό με βάση το πολυτετραφθοροαιθυλένιο (PTFE) που αναπτύχθηκε από την Rogers Corporation, ειδικά σχεδιασμένο για ηλεκτρονικές εφαρμογές υψηλής συχνότητας, χαμηλών απωλειών. Διαθέτει δομή ενίσχυσης από υαλοΐνες, συνδυάζοντας τις εξαιρετικές ηλεκτρικές ιδιότητες του PTFE με βελτιωμένη μηχανική αντοχή, καθιστώντας το κατάλληλο για κατασκευή πλακετών PCB υψηλής συχνότητας ακριβείας.

Τα ελάσματα RT/duroid 5880 προσφέρουν αυστηρό έλεγχο της διηλεκτρικής σταθεράς (Dk) και διατηρούν εξαιρετικά χαμηλές απώλειες, διαθέσιμα σε λογικό κόστος σε σύγκριση με τα συμβατικά ελάσματα μικροκυμάτων. Σε αντίθεση με τα υλικά με βάση το PTFE, το RT/duroid 5880 δεν απαιτεί ειδικές επεξεργασίες ή διαδικασίες χειρισμού για τις διαμπερείς οπές, απλοποιώντας τις διαδικασίες κατασκευής. Αυτά τα υλικά έχουν βαθμολογία UL 94 V-0, καθιστώντας τα κατάλληλα για ενεργές συσκευές και σχεδιασμούς RF υψηλής ισχύος.

Ο θερμικός συντελεστής διαστολής (CTE) του υλικού RT/duroid 5880 προσφέρει πολλά βασικά οφέλη στους σχεδιαστές κυκλωμάτων. Ο συντελεστής διαστολής του ταιριάζει καλά με τον χαλκό, εξασφαλίζοντας εξαιρετική σταθερότητα διαστάσεων - μια κρίσιμη ιδιότητα για κατασκευές πλακετών πολλαπλών στρώσεων. Ο βελτιστοποιημένος CTE στον άξονα Ζ των ελασμάτων RT/duroid 5880 εξασφαλίζει αξιόπιστη ποιότητα διαμπερών οπών, ακόμη και σε εφαρμογές με έντονο θερμικό σοκ. Ως υλικό με βάση το PTFE, δεν έχει διακριτή θερμοκρασία μετάβασης υάλου (Tg), διατηρώντας σταθελά χαρακτηριστικά διαστολής σε ολόκληρο το εύρος των θερμοκρασιών επεξεργασίας του κυκλώματος.

Χαρακτηριστικά του υλικού RT/duroid 5880

Τυπικές εφαρμογές

-Συστήματα επικοινωνιών μικροκυμάτων και χιλιοστομετρικών κυμάτων (έως 60GHz)

-Εξοπλισμός ραντάρ και δορυφορικών επικοινωνιών

-Ενισχυτές ισχύος και φίλτρα RF

-Ηλεκτρονικά συστήματα αεροδιαστημικής και άμυνας

-Όργανα δοκιμών και μετρήσεων για εφαρμογές υψηλής συχνότητας

-Σταθμοί βάσης και τερματικές συσκευές χιλιοστομετρικών κυμάτων 5G

Σύνοψη

Με εξαιρετικά χαμηλές απώλειες σήματος, εξαιρετική σταθερότητα διαστάσεων και αξιόπιστη δομική απόδοση, αυτή η πλακέτα PCB 3 χάλκινων στρώσεων είναι μια ιδανική λύση για μηχανικούς, κατασκευαστές ηλεκτρονικών προϊόντων και ολοκληρωτές συστημάτων RF που επιδιώκουν υψηλή αξιοπιστία και σταθερή μετάδοση σήματος υψηλής συχνότητας. Καλύπτει αποτελεσματικά τις απαιτήσεις υψηλής απόδοσης εφαρμογών υψηλής συχνότητας, συμπεριλαμβανομένων των επικοινωνιών μικροκυμάτων, των συστημάτων ραντάρ, του αεροδιαστημικού ηλεκτρονικού εξοπλισμού και των συσκευών χιλιοστομετρικών κυμάτων 5G.

Τι είναι η Υβριδική PCB;

Μια Υβριδική PCB (Hybrid Printed Circuit Board) αναφέρεται σε μια εξειδικευμένη πλακέτα PCB που ενσωματώνει δύο ή περισσότερους διαφορετικούς τύπους διηλεκτρικών υλικών στη δομή της, αντί να χρησιμοποιεί ένα ενιαίο ομοιόμορφο υλικό. Ο κύριος σκοπός του σχεδιασμού υβριδικών πλακετών PCB είναι η εξισορρόπηση της απόδοσης, του κόστους και των λειτουργικών απαιτήσεων - αξιοποιώντας τα μοναδικά πλεονεκτήματα κάθε υλικού για τη βελτιστοποίηση της συνολικής απόδοσης της πλακέτας κυκλώματος.

Σε πρακτικές εφαρμογές, οι υβριδικές πλακέτες PCB συνδυάζουν συχνά διηλεκτρικά υλικά υψηλής απόδοσης και υψηλού κόστους (όπως το RT/duroid 5880) με οικονομικά αποδοτικά, δομικά ανθεκτικά υλικά (όπως το High Tg 170°C FR-4). Για παράδειγμα, η πλακέτα PCB που καθορίζεται σε αυτό το έγγραφο υιοθετεί μια υβριδική δομή RT/duroid 5880 (για μετάδοση σήματος υψηλής συχνότητας, χαμηλών απωλειών) και High Tg 170°C FR-4 (για δομική υποστήριξη και έλεγχο κόστους), η οποία είναι ένα τυπικό παράδειγμα υβριδικής πλακέτας PCB.

Βασικά χαρακτηριστικά και πλεονεκτήματα των υβριδικών πλακετών PCB:

Βελτιστοποίηση απόδοσης: Προσαρμογή της επιλογής υλικών για διαφορετικές λειτουργικές περιοχές (π.χ., οι στρώσεις σήματος υψηλής συχνότητας χρησιμοποιούν υλικά χαμηλού Dk/Df, ενώ οι δομικές στρώσεις χρησιμοποιούν υλικά υψηλής αντοχής).

-Οικονομική αποδοτικότητα: Μείωση του συνολικού κόστους χρησιμοποιώντας υλικά υψηλής απόδοσης μόνο σε κρίσιμες περιοχές, αντί για ολόκληρη την πλακέτα.

-Λειτουργική ευελιξία: Κάλυψη ποικίλων απαιτήσεων όπως μετάδοση υψηλής συχνότητας, μηχανική αντοχή και θερμική διαχείριση σε μία μόνο πλακέτα PCB.

-Προσαρμοστικότητα εφαρμογών: Ευρέως χρησιμοποιείται σε σύνθετα ηλεκτρονικά συστήματα όπως αεροδιαστημική, επικοινωνίες και ιατρικός εξοπλισμός, όπου πρέπει να πληρούνται ταυτόχρονα πολλαπλές απαιτήσεις απόδοσης.
