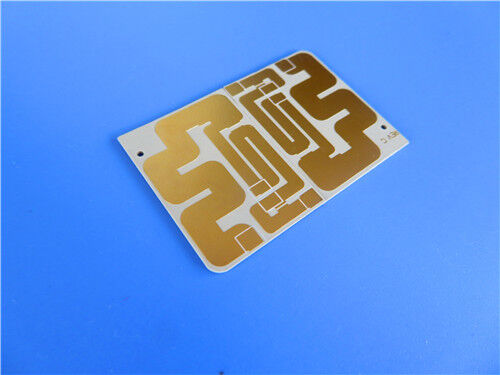

TSM-DS3 PCB πάχους 0,6mm με επίστρωση χρυσού εμβάπτισης διπλής όψης

Αυτή είναι μια άκαμπτη πλακέτα τυπωμένου κυκλώματος (PCB) 2 στρωμάτων κατασκευασμένη από TSM-DS3—ένα ενισχυμένο υλικό με κεραμική πλήρωση που περιέχει περίπου 5% υαλοΐνες—με φινίρισμα επιφάνειας Immersion Gold. Τα εξωτερικά στρώματα διαθέτουν βάρος χαλκού 1oz (1,4 mils), συμπληρωμένο με τελικό πάχος πλακέτας 0,6mm και πάχος επιμετάλλωσης οπών 20 μm, τα οποία συμβάλλουν στη σταθερή απόδοση και την ακριβή κατασκευή, προσαρμοσμένα για ηλεκτρονικές εφαρμογές υψηλών απαιτήσεων και υψηλής ισχύος.

Προδιαγραφές PCB

Δομή PCB

Η άκαμπτη PCB 2 στρωμάτων διαθέτει την ακόλουθη διαμόρφωση δομής, αναφερόμενη από πάνω προς τα κάτω:

Τύπος έργου τέχνης

Το έργο τέχνης που παρέχεται για την κατασκευή PCB ακολουθεί τη μορφή Gerber RS-274-X, το βιομηχανικό πρότυπο για τη μετάδοση δεδομένων κατασκευής PCB.

Αποδεκτό πρότυπο

Αυτή η PCB συμμορφώνεται με το πρότυπο IPC-Class-2, ένα ευρέως αναγνωρισμένο βιομηχανικό σημείο αναφοράς για τις πλακέτες τυπωμένων κυκλωμάτων. Το IPC-Class-2 ορίζει τις απαιτήσεις για την ποιότητα, την απόδοση και την αξιοπιστία των PCB, καθιστώντας το κατάλληλο για τις περισσότερες εμπορικές και βιομηχανικές εφαρμογές που απαιτούν σταθερή απόδοση και μέτρια αξιοπιστία.

Διαθεσιμότητα

Αυτή η PCB είναι διαθέσιμη παγκοσμίως. Παρέχουμε αξιόπιστες υπηρεσίες logistics και παράδοσης για να διασφαλίσουμε την άμεση αποστολή σε πελάτες σε διάφορες χώρες και περιοχές, καλύπτοντας παραγγελίες μικρής και μεγάλης ποσότητας. Είτε για περιφερειακές ηλεκτρονικές επιχειρήσεις, ερευνητικά ιδρύματα ή παγκόσμιες εταιρείες τεχνολογίας, παρέχουμε σταθερή προμήθεια και επαγγελματική υποστήριξη μετά την πώληση για να καλύψουμε τις ποικίλες απαιτήσεις της αγοράς.

Εισαγωγή στο Βασικό Υλικό TSM-DS3

Το TSM-DS3 είναι ένα ενισχυμένο υλικό με κεραμική πλήρωση και εξαιρετικά χαμηλή περιεκτικότητα σε υαλοΐνες (περίπου 5%), το οποίο αποδίδει ισοδύναμα με τα εποξικά υλικά στην κατασκευή σύνθετων πολυστρωματικών πλακετών μεγάλου μεγέθους. Ως θερμικά σταθερός, κορυφαίος στην αγορά πυρήνας χαμηλών απωλειών (με παράγοντα διάχυσης 0,0011 στα 10 GHz), μπορεί να κατασκευαστεί με την ίδια προβλεψιμότητα και συνέπεια όπως τα εποξικά υλικά ενισχυμένα με υαλοΐνες υψηλότερης ποιότητας. Αναπτυγμένο για εφαρμογές υψηλής ισχύος (με θερμική αγωγιμότητα 0,65 W/m*K), το TSM-DS3 έχει σχεδιαστεί για να απομακρύνει τη θερμότητα από άλλες πηγές θερμότητας σε μια πλακέτα τυπωμένου κυκλώματος (PWB). Διαθέτει επίσης πολύ χαμηλούς συντελεστές θερμικής διαστολής, καθιστώντας το κατάλληλο για απαιτητικές συνθήκες θερμικού κύκλου.

Βασικά Χαρακτηριστικά του TSM-DS3

Οφέλη Πυρήνα

-Χαμηλή περιεκτικότητα σε υαλοΐνες (περίπου 5%)

-Διαστασιακή σταθερότητα συγκρίσιμη με τα εποξικά υλικά

-Επιτρέπει την παραγωγή PCB μεγάλου μεγέθους, υψηλού αριθμού στρωμάτων

-Διευκολύνει την κατασκευή σύνθετων PCB με υψηλή απόδοση, συνέπεια και προβλεψιμότητα

-Θερμοσταθερή διηλεκτρική σταθερά (± 0,25%) σε όλο το εύρος από -30 έως 120°C

-Συμβατό με αντιστάσεις φύλλου

Τυπικές Εφαρμογές

• Συνδέτες
• Κεραίες Φασικής Διάταξης
• Συλλέκτες Ραντάρ
• Κεραίες mmWave/Εφαρμογές Αυτοκινήτου
• Εξοπλισμός Γεώτρησης Πετρελαίου
• Συστήματα Δοκιμών Ημιαγωγών/ATE

Συμπέρασμα

Αυτή η PCB είναι ιδιαίτερα κατάλληλη για επαγγελματίες και οργανισμούς που εργάζονται με συνδέτες, κεραίες φασικής διάταξης και συναφή εξαρτήματα, καθώς και για ερευνητικά και αναπτυξιακά ιδρύματα και τεχνολογικές επιχειρήσεις που ασχολούνται με την παραγωγή συλλεκτών ραντάρ, κεραιών mmWave και εξοπλισμού δοκιμών ημιαγωγών. Η παγκόσμια διαθεσιμότητά της, ο αυστηρός ηλεκτρικός έλεγχος πριν από την αποστολή και η ευέλικτη υποστήριξη παραγγελιών καλύπτουν αποτελεσματικά τις εξειδικευμένες ανάγκες υψηλής απόδοσης τόσο περιφερειακών όσο και παγκόσμιων ηλεκτρονικών επιχειρήσεων, και χάρη στα πλεονεκτήματα του πυρήνα της, χρησιμεύει ως μια αξιόπιστη, υψηλής απόδοσης λύση για ηλεκτρονικές εφαρμογές υψηλών απαιτήσεων.
