F4BTMS265 Substrate High Frequency Laminates Copper Clad Sheet

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

F4BTMS265

Πάχος laminate:

0,127 - 6,35 χλστ

Μέγεθος laminate:

305X460mm(12X18''), 460X610mm(18X24''), 610X920mm(24X36'')

Βάρος χαλκού:

0,5 oz (0,018 mm); 1 oz (0,035 mm);

Επισημαίνω:

Υψηλής συχνότητας επένδυση χαλκού με λαμινέτα

F4BTMS265 substrate laminate

Φύλλο χαλκού με εγγύηση

Περιγραφή προϊόντος

Η σειρά F4BTMS είναι ένα αναβαθμισμένο προϊόν της σειράς F4BTM. Βασιζόμενο στον προκάτοχό του, επιτυγχάνει τεχνολογικές καινοτομίες στη σύνθεση υλικών και στις διαδικασίες κατασκευής. Το υλικό ενσωματώνει σημαντική ποσότητα κεραμικών πληρωτικών και ενισχύεται με εξαιρετικά λεπτό, λεπτό γυάλινο ύφασμα, με αποτέλεσμα σημαντικά βελτιωμένες ιδιότητες υλικού και ευρύτερο εύρος διηλεκτρικής σταθεράς. Ως υλικό αεροδιαστημικής ποιότητας, υψηλής αξιοπιστίας, μπορεί να αντικαταστήσει αποτελεσματικά παρόμοια ξένα προϊόντα.

Ενισχυμένο με μικρή ποσότητα εξαιρετικά λεπτού, λεπτού γυάλινου υφάσματος και αναμεμειγμένο με μεγάλη ποσότητα ομοιόμορφα κατανεμημένων ειδικών νανο-κεραμικών και ρητίνης πολυτετραφθοροαιθυλενίου, αυτό το υλικό ελαχιστοποιεί το φαινόμενο των υαλοϊνών κατά τη διάδοση ηλεκτρομαγνητικών κυμάτων, μειώνει τη διηλεκτρική απώλεια και βελτιώνει τη διαστατική σταθερότητα. Μειώνει την ανισοτροπία X/Y/Z του υλικού, αυξάνει τη χρησιμοποιήσιμη συχνότητα, βελτιώνει την ηλεκτρική αντοχή και αυξάνει τη θερμική αγωγιμότητα. Το υλικό παρουσιάζει επίσης εξαιρετικά χαμηλό συντελεστή θερμικής διαστολής και σταθερά χαρακτηριστικά διηλεκτρικής θερμοκρασίας.

Η σειρά F4BTMS είναι στάνταρ εξοπλισμένη με χάλκινο φύλλο RTF χαμηλού προφίλ, το οποίο μειώνει την απώλεια του αγωγού, παρέχοντας ταυτόχρονα εξαιρετική αντοχή ξεκόλλησης. Μπορεί να συνδυαστεί με χάλκινες ή αλουμινένιες βάσεις.

Οι πλακέτες κυκλωμάτων μπορούν να επεξεργαστούν χρησιμοποιώντας τυπικές τεχνολογίες επεξεργασίας πλακετών PTFE. Οι εξαιρετικές μηχανικές και φυσικές ιδιότητες της πλακέτας την καθιστούν κατάλληλη για επεξεργασία πολλαπλών στρωμάτων, υψηλών πολλαπλών στρωμάτων και backplane. Επίσης, παρουσιάζει εξαιρετική μηχανική κατεργασιμότητα στην επεξεργασία πυκνών οπών και λεπτών γραμμών κυκλωμάτων.

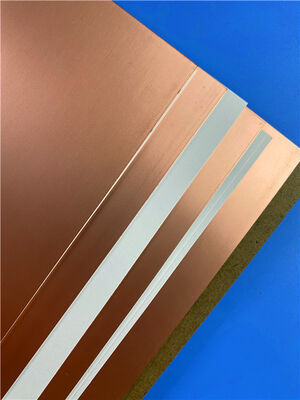

F4BTMS265 Substrate High Frequency Laminates Copper Clad Sheet 0

Χαρακτηριστικά Προϊόντος

Στενή ανοχή διηλεκτρικής σταθεράς με εξαιρετική συνέπεια από παρτίδα σε παρτίδα;
Εξαιρετικά χαμηλή διηλεκτρική απώλεια;
Διατηρεί σταθερή διηλεκτρική σταθερά και χαμηλές τιμές απώλειας σε συχνότητες έως 40 GHz, κατάλληλο για εφαρμογές ευαίσθητες στη φάση;
Εξαιρετικοί συντελεστές θερμοκρασίας διηλεκτρικής σταθεράς και διηλεκτρικής απώλειας, διατηρώντας εξαιρετική σταθερότητα συχνότητας και φάσης μεταξύ -55°C και 150°C;
Εξαιρετική αντίσταση στην ακτινοβολία· διατηρεί σταθερές διηλεκτρικές και φυσικές ιδιότητες μετά από έκθεση σε ακτινοβολία υψηλής δόσης.
Χαμηλή απόδοση εκπομπής αερίων· δοκιμάστηκε σύμφωνα με τυπικές μεθόδους για την πτητικότητα υλικών υπό συνθήκες κενού, πληρώντας τις απαιτήσεις εκπομπής αερίων κενού στην αεροδιαστημική;
Χαμηλός συντελεστής θερμικής διαστολής στις κατευθύνσεις X, Y και Z· εξασφαλίζει διαστατική θερμική σταθερότητα και αξιοπιστία επιμεταλλωμένων οπών;
Βελτιωμένη θερμική αγωγιμότητα, κατάλληλη για εφαρμογές υψηλότερης ισχύος;
Εξαιρετική διαστατική σταθερότητα;
Χαμηλή απορρόφηση νερού.

Τυπικές Εφαρμογές

Αεροδιαστημικός εξοπλισμός, εξοπλισμός χώρου και καμπίνας
Εφαρμογές μικροκυμάτων και ραδιοσυχνοτήτων
Ραντάρ, στρατιωτικά συστήματα ραντάρ
Δίκτυα τροφοδοσίας
Κεραίες ευαίσθητες στη φάση, κεραίες φασικής διάταξης
Δορυφορικές επικοινωνίες, κ.λπ.

Τεχνικές Παράμετροι Προϊόντος			Μοντέλα Προϊόντων & Φύλλο Δεδομένων
Χαρακτηριστικά Προϊόντος	Συνθήκες Δοκιμής	Μονάδα	F4BTMS265
Διηλεκτρική Σταθερά (Τυπική)	10GHz	/	2.65
Ανοχή Διηλεκτρικής Σταθεράς	/	/	±0.04
Διηλεκτρική Σταθερά (Σχεδιασμός)	10GHz	/	2.65
Εφαπτομένη Απώλειας (Τυπική)	10GHz	/	0.0012
	20GHz	/	0.0014
	40GHz	/	0.0018
Συντελεστής Θερμοκρασίας Διηλεκτρικής Σταθεράς	-55 ~150°C	PPM/°C	-88
Αντοχή Ξεκόλλησης	1 OZ RTF χαλκός	N/mm	>1.8
Αντίσταση Όγκου	Τυπική Συνθήκη	MΩ.cm	≥1×10^8
Αντίσταση Επιφάνειας	Τυπική Συνθήκη	MΩ	≥1×10^8
Ηλεκτρική Αντοχή (Κατεύθυνση Z)	5KW,500V/s	KV/mm	>34
Τάση Διάσπασης (Κατεύθυνση XY)	5KW,500V/s	KV	>42
Συντελεστής Θερμικής Διαστολής (Κατεύθυνση X, Y)	-55 ~288°C	ppm/°C	15, 20
Συντελεστής Θερμικής Διαστολής (Κατεύθυνση Z)	-55 ~288°C	ppm/°C	72
Θερμική Καταπόνηση	260°C, 10s,3 φορές	/	Χωρίς αποκόλληση
Απορρόφηση Νερού	20±2°C, 24 ώρες	%	0.025
Πυκνότητα	Θερμοκρασία Δωματίου	g/cm3	2.26
Μακροχρόνια Θερμοκρασία Λειτουργίας	Θάλαμος Υψηλής-Χαμηλής Θερμοκρασίας	°C	-55~+260
Θερμική Αγωγιμότητα	Κατεύθυνση Z	W/(M.K)	0.36
Αναφλεκτότητα	/	UL-94	V-0
Σύνθεση Υλικού	/	/	PTFE, Εξαιρετικά λεπτό και εξαιρετικά λεπτό γυαλί, κεραμικά.

F4BTMS265 Substrate High Frequency Laminates Copper Clad Sheet 1
