14 στρώσεις M6 PCB υψηλής ταχύτητας με χαμηλή απώλεια ελέγχου αντίστασης υλικού

Αυτή η πλακέτα PCB υψηλής ταχύτητας 14 στρωμάτων με χαμηλές απώλειες κατασκευάζεται χρησιμοποιώντας υπόστρωμα υψηλής απόδοσης M6, το οποίο έχει σχεδιαστεί ειδικά για εφαρμογές μετάδοσης σήματος υψηλής ταχύτητας. Συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC-3, διαθέτει τελικό πάχος πλακέτας 2,406 mm και ενσωματώνει επαγγελματικές διαδικασίες κατασκευής, συμπεριλαμβανομένου ελέγχου σύνθετης αντίστασης 5 σημείων, οπών μέσω 0,2 mm με πλήρωση ρητίνης και εξομάλυνση ηλεκτρολυτικής επιμετάλλωσης. Το προϊόν παρουσιάζει ανώτερη ακεραιότητα σήματος και δομική σταθερότητα, καθιστώντας το κατάλληλο για ηλεκτρονικό εξοπλισμό υψηλής ταχύτητας και υψηλής ακρίβειας που απαιτεί χαμηλές απώλειες σήματος και αυστηρό έλεγχο σύνθετης αντίστασης.

PCB Προδιαγραφές

Εισαγωγή Υλικού Πολλαπλών Στρωμάτων Υψηλής Ταχύτητας Χαμηλών Απωλειών M6

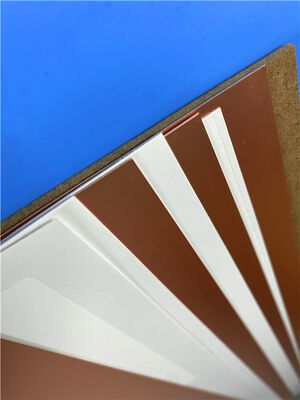

Το M6 είναι ένα υπόστρωμα πολλαπλών στρωμάτων υψηλής απόδοσης για υψηλή ταχύτητα και χαμηλές απώλειες, που παράγεται συνήθως από την εταιρεία Isola ως σύστημα εποξειδικής ρητίνης γεμισμένο με κεραμικό (βελτιωμένος τύπος FR-4). Έχει αναπτυχθεί ειδικά για εφαρμογές κυκλωμάτων υψηλής ταχύτητας και υψηλής συχνότητας, ενσωματώνοντας εξαιρετική ηλεκτρική απόδοση, μηχανική σταθερότητα και συμβατότητα επεξεργασίας. Σε σύγκριση με τα παραδοσιακά υποστρώματα FR-4, το M6 έχει χαμηλότερες απώλειες σήματος και πιο σταθερές διηλεκτρικές ιδιότητες, οι οποίες μπορούν να διασφαλίσουν αποτελεσματικά την ακεραιότητα των σημάτων υψηλής ταχύτητας (10Gbps+) και να καλύψουν τις αυστηρές απαιτήσεις των PCB πολλαπλών στρωμάτων για την απόδοση του υλικού. Ταυτόχρονα, εξισορροπεί την απόδοση και το κόστος, με απόδοση κοντά στα υλικά PTFE αλλά χαμηλότερο κόστος και ευκολότερη επεξεργασία, καθιστώντας το ευρέως χρησιμοποιούμενο σε διάφορα ηλεκτρονικά προϊόντα υψηλής τεχνολογίας.

Βασικά Χαρακτηριστικά

-Απόδοση Χαμηλών Απωλειών: Ο εξαιρετικά χαμηλός συντελεστής διάχυσης (Df) μειώνει την εξασθένηση σήματος υψηλής συχνότητας, διασφαλίζοντας την ακεραιότητα του σήματος σε σενάρια μετάδοσης υψηλής ταχύτητας.

-Σταθερές Διηλεκτρικές Ιδιότητες: Η διηλεκτρική σταθερά (Dk) παρουσιάζει μικρές διακυμάνσεις, διασφαλίζοντας τη συνέπεια της σύνθετης αντίστασης στη μετάδοση σήματος και καλύπτοντας τις αυστηρές απαιτήσεις ελέγχου σύνθετης αντίστασης.

-Εξαιρετική Θερμική Σταθερότητα: Υψηλή θερμοκρασία μετάβασης υάλου (Tg > 160°C) και θερμοκρασία θερμικής αποσύνθεσης (Td > 340°C), κατάλληλο για διαδικασίες πολυστρωματικής ελασματοποίησης και συγκόλλησης χωρίς μόλυβδο, αποτρέποντας τον διαχωρισμό στρωμάτων και την αστοχία κατά την επεξεργασία.

-Χαμηλό CTE: Χαμηλός συντελεστής θερμικής διαστολής στον άξονα Ζ (~50 ppm/°C), μειώνοντας τον κίνδυνο ρωγμών στο τοίχωμα της οπής που προκαλούνται από θερμικούς κύκλους και βελτιώνοντας την αξιοπιστία της PCB.

-Καλή Συμβατότητα Επεξεργασίας: Συμβατό με παραδοσιακές διαδικασίες κατασκευής PCB FR-4 (διάτρηση, χάραξη, ελασματοποίηση), δεν απαιτείται ειδικός εξοπλισμός, υποστηρίζει συγκόλληση χωρίς μόλυβδο και πολλαπλές συγκολλήσεις αναρροής.

Πεδία Εφαρμογής

-Εξοπλισμός επικοινωνιών υψηλής συχνότητας: Σταθμοί βάσης/κεραίες 5G, διακομιστές υψηλής ταχύτητας, δρομολογητές, πομποδέκτες σήματος και κεραίες ψηφιακής ραδιοφωνίας σημείο-προς-σημείο.

-Ηλεκτρονικά αυτοκινήτων: Συστήματα ραντάρ εντός οχήματος, μονάδες επικοινωνίας εντός οχήματος, ηλεκτρονικές μονάδες ελέγχου υψηλής ταχύτητας εντός οχήματος.

-Αεροδιαστημική και άμυνα: Συστήματα ραντάρ, συστήματα καθοδήγησης πυραύλων, εξοπλισμός δορυφορικών επικοινωνιών.

-Όργανα δοκιμών και μετρήσεων: Εξοπλισμός δοκιμών υψηλής συχνότητας, αναλυτές σήματος, παλμογράφοι υψηλής ταχύτητας.

-Ηλεκτρονικά καταναλωτών υψηλής τεχνολογίας: Δρομολογητές ασύρματης υψηλής ταχύτητας, έξυπνα φορητά, συσκευές ασύρματης υψηλής συχνότητας.

Τύποι Σύνθετης Αντίστασης

Η σύνθετη αντίσταση είναι η συνολική αντίσταση ενός κυκλώματος στο εναλλασσόμενο ρεύμα (AC), συμπεριλαμβανομένης της αντίστασης, της χωρητικότητας και της επαγωγικής αντίδρασης. Στο σχεδιασμό PCB, ειδικά στις PCB υψηλής ταχύτητας, ο έλεγχος της σύνθετης αντίστασης είναι ζωτικής σημασίας για τη διασφάλιση της ακεραιότητας του σήματος, τη μείωση της ανάκλασης του σήματος και της διασταυρούμενης παρεμβολής. Οι κοινοί τύποι σύνθετης αντίστασης σε PCB είναι οι εξής:

Χαρακτηριστική Σύνθετη Αντίσταση

Η χαρακτηριστική σύνθετη αντίσταση είναι ο πιο κοινός τύπος σύνθετης αντίστασης σε PCB, αναφερόμενη στη σύνθετη αντίσταση που συναντά ένα σήμα κατά τη διάδοσή του κατά μήκος μιας γραμμής μετάδοσης (όπως γραμμή microstrip, stripline). Καθορίζεται από τις γεωμετρικές παραμέτρους της γραμμής μετάδοσης (πλάτος γραμμής, απόσταση γραμμής, πάχος διηλεκτρικού) και τη διηλεκτρική σταθερά του υποστρώματος. Η χαρακτηριστική σύνθετη αντίσταση των περισσότερων PCB υψηλής ταχύτητας έχει σχεδιαστεί στα 50Ω (για σήματα RF και υψηλής συχνότητας) ή 100Ω (για διαφορικά σήματα), η οποία μπορεί να ταιριάξει με τη σύνθετη αντίσταση των πηγών σήματος και των φορτίων, ελαχιστοποιώντας την ανάκλαση του σήματος.

Διαφορική Σύνθετη Αντίσταση

Η διαφορική σύνθετη αντίσταση αναφέρεται στη σύνθετη αντίσταση μεταξύ δύο διαφορικών γραμμών σήματος (ένα ζεύγος γραμμών σήματος που μεταδίδουν αντίθετα σήματα). Είναι μια σημαντική παράμετρος στη μετάδοση διαφορικών σημάτων, συνήθως σχεδιασμένη στα 90Ω ή 100Ω. Ο έλεγχος της διαφορικής σύνθετης αντίστασης μπορεί να καταστείλει αποτελεσματικά την κοινή παρεμβολή, να βελτιώσει την ικανότητα αντιπαρεμβολής του σήματος και να μειώσει την καθυστέρηση και την απόκλιση του σήματος, η οποία χρησιμοποιείται ευρέως σε διεπαφές υψηλής ταχύτητας όπως USB, HDMI και PCIe.

Σύνθετη Αντίσταση Κοινού Τρόπου

Η σύνθετη αντίσταση κοινού τρόπου αναφέρεται στη σύνθετη αντίσταση μεταξύ κάθε διαφορικής γραμμής σήματος και της γείωσης (ή επιπέδου αναφοράς) όταν εφαρμόζεται το ίδιο σήμα κοινού τρόπου σε ένα ζεύγος διαφορικών γραμμών σήματος. Είναι συμπληρωματική της διαφορικής σύνθετης αντίστασης, και το μέγεθός της επηρεάζει άμεσα το αποτέλεσμα καταστολής της κοινής παρεμβολής του κυκλώματος. Χαμηλότερη σύνθετη αντίσταση κοινού τρόπου μπορεί να μειώσει το ρεύμα κοινού τρόπου και να αποδυναμώσει την κοινή παρεμβολή.

Σύνθετη Αντίσταση Περιττού Τρόπου & Σύνθετη Αντίσταση Άρτιου Τρόπου

Αυτές οι δύο προέρχονται από τη μετάδοση διαφορικών σημάτων: η σύνθετη αντίσταση περιττού τρόπου αναφέρεται στη σύνθετη αντίσταση κάθε γραμμής σήματος όταν οι δύο διαφορικές γραμμές σήματος μεταδίδουν αντίθετα σήματα (διέγερση περιττού τρόπου). η σύνθετη αντίσταση άρτιου τρόπου αναφέρεται στη σύνθετη αντίσταση κάθε γραμμής σήματος όταν οι δύο διαφορικές γραμμές σήματος μεταδίδουν το ίδιο σήμα (διέγερση άρτιου τρόπου). Η διαφορική σύνθετη αντίσταση είναι ίση με διπλάσια της σύνθετης αντίστασης περιττού τρόπου, και η σύνθετη αντίσταση κοινού τρόπου είναι ίση με τη μισή της σύνθετης αντίστασης άρτιου τρόπου. Είναι σημαντικές παράμετροι για τη βελτιστοποίηση της απόδοσης της μετάδοσης διαφορικών σημάτων.
