4-στρώμα Υβριδικό PCB Υψηλής Συχνότητας σε RT duroid 5880 και FR-4

Αυτό το 4-στρώμα υψηλής συχνότηταςυβριδικό PCBυιοθετεί ένα σύνθετο υπόστρωμα που συνδυάζει RT/duroid 5880 και υψηλό Tg FR4, το οποίο εξισορροπεί τέλεια την εξαιρετική απόδοση υψηλής συχνότητας και τη σχέση κόστους-αποτελεσματικότητας. Κατασκευασμένο σε αυστηρή συμμόρφωση με τα πρότυπα IPC-3, διαθέτει ακριβή δομικό έλεγχο και αξιόπιστη ποιότητα διαδικασίας, εξοπλισμένο με τεχνολογία ελεγχόμενης υποδοχής βάθους και επιμετάλλωση χαλκού υψηλών προδιαγραφών, καθιστώντας το κατάλληλο για σενάρια μετάδοσης σήματος υψηλής συχνότητας που απαιτούν σταθερότητα και ακρίβεια.

PCBΠροδιαγραφές

Δομή στοίβαξης PCB (από πάνω προς τα κάτω)

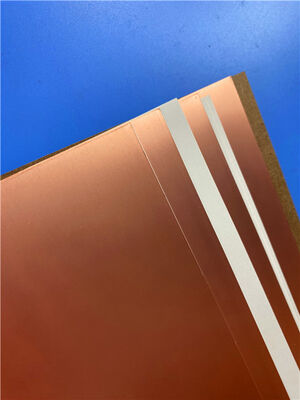

RT/duroid 5880 Substrate Introduction

Το RT/duroid 5880 είναι ένα σύνθετο υλικό PTFE ενισχυμένο με μικροΐνες γυαλιού, ειδικά σχεδιασμένο για απαιτητικές εφαρμογές κυκλωμάτων stripline και microstrip. Οι τυχαία προσανατολισμένες μικροΐνες του εξασφαλίζουν εξαιρετική ομοιομορφία διηλεκτρικής σταθεράς, η οποία είναι συνεπής από πίνακα σε πίνακα και παραμένει σταθερή σε ένα ευρύ φάσμα συχνοτήτων. Με χαμηλό συντελεστή διάχυσης, μπορεί να εφαρμοστεί σε Ku-band και πάνω. Το υλικό είναι εύκολο να κοπεί, να κοπεί και να μηχανευτεί και είναι ανθεκτικό σε όλους τους διαλύτες και τα αντιδραστήρια (ζεστό ή κρύο) που χρησιμοποιούνται συνήθως στις διαδικασίες χάραξης και επιμετάλλωσης PCB. Είναι ένα ιδανικό υπόστρωμα υψηλής συχνότητας για σενάρια που απαιτούν σταθερή ηλεκτρική απόδοση.

Βασικά Χαρακτηριστικά

-Χαμηλότερη ηλεκτρική απώλεια μεταξύ ενισχυμένων υλικών PTFE

-Χαμηλή απορρόφηση υγρασίας, εξασφαλίζοντας σταθερή απόδοση σε διαφορετικά περιβάλλοντα

-Ισοτροπικό, με ομοιόμορφες φυσικές και ηλεκτρικές ιδιότητες προς όλες τις κατευθύνσεις

-Ομοιόμορφες ηλεκτρικές ιδιότητες σε μεγάλο εύρος συχνοτήτων

-Εξαιρετική χημική αντοχή, συμβατό με κοινά αντιδραστήρια επεξεργασίας PCB

Πεδία Εφαρμογής

• Εμπορικές Αεροπορικές Ευρυζωνικές Κεραίες
• Κυκλώματα Microstrip και Stripline
• Εφαρμογές κυμάτων χιλιοστών
• Συστήματα ραντάρ
• Συστήματα καθοδήγησης πυραύλων
• Ψηφιακές Κεραίες Ραδιοφώνου Point to Point

Σημεία Επεξεργασίας

Επεξεργασία επιφάνειας: Μετά τη χάραξη, προστατέψτε την τραχύτητα της διηλεκτρικής επιφάνειας για να ενισχύσετε τη συγκόλληση του εσωτερικού στρώματος. Η καθαρή επιφάνεια PTFE απαιτεί επεξεργασία νατρίου ή επεξεργασία πλάσματος για τη βελτίωση της πρόσφυσης.

Καθαρισμός & Στέγνωμα: Βεβαιωθείτε ότι η επιφάνεια της σανίδας είναι καθαρή και στεγνή πριν το φρεζάρισμα. αποφύγετε το μηχανικό βούρτσισμα για την αποφυγή ζημιάς στην επιφάνεια.

Επεξεργασία επιφάνειας χαλκού: Επιλέξτε την κατάλληλη επεξεργασία εσωτερικής επιφάνειας χαλκού (όπως οξείδωση) σύμφωνα με τον τύπο prepreg, ακολουθώντας τις οδηγίες επεξεργασίας πλακών πολλαπλών στρώσεων PTFE.

Δυνατότητα μηχανικής επεξεργασίας: Εύκολη κοπή, διάτμηση και μηχανή, συμβατή με τον τυπικό εξοπλισμό επεξεργασίας PCB, αλλά χρειάζεται έλεγχος των παραμέτρων επεξεργασίας για να διασφαλιστεί η σταθερότητα των διαστάσεων.

Εισαγωγή υποδοχής ελεγχόμενου βάθους

Ορισμός

Η υποδοχή ελεγχόμενου βάθους είναι μια ειδική τεχνολογία επεξεργασίας PCB που περιλαμβάνει το φρεζάρισμα μιας σχισμής με συγκεκριμένο βάθος στην επιφάνεια της σανίδας, χωρίς να διεισδύει σε όλο το πάχος της σανίδας. Χρησιμοποιείται κυρίως για την κάλυψη των απαιτήσεων συναρμολόγησης των εξαρτημάτων, την αποφυγή παρεμβολών σήματος ή την πραγματοποίηση ειδικού δομικού σχεδιασμού, διασφαλίζοντας ότι το PCB μπορεί να συνδυαστεί τέλεια με άλλα εξαρτήματα της ηλεκτρονικής συσκευής.

Απαιτήσεις Επεξεργασίας

Ανοχή βάθους: Αυστηρά ελεγχόμενη εντός ±0,05 mm, με ανάδραση εμβέλειας λέιζερ σε πραγματικό χρόνο για εξασφάλιση ακρίβειας.

Γωνία τοίχου σχισμής: Διατηρείται στους 85°-90° μέσω μηχανικής φρεζαρίσματος, διασφαλίζοντας ότι το τοίχωμα της σχισμής είναι επίπεδο και λείο, ικανοποιώντας τις απαιτήσεις συναρμολόγησης και μετάδοσης σήματος.

Ακρίβεια επεξεργασίας: Απαιτείται εξοπλισμός φρεζαρίσματος υψηλής ακρίβειας για την αποφυγή ραγίσματος των άκρων της σχισμής, ανομοιόμορφου βάθους και άλλων ελαττωμάτων που επηρεάζουν την απόδοση του προϊόντος.

Σημασία εφαρμογής

Η τεχνολογία υποδοχής ελεγχόμενου βάθους λύνει αποτελεσματικά το πρόβλημα των παρεμβολών στη διάταξη των εξαρτημάτων και της παρεμβολής σήματος σε PCB υψηλής συχνότητας. Εξασφαλίζει τη συμπαγή δομή του PCB, βελτιώνει την ενσωμάτωση της συσκευής και ταυτόχρονα διατηρεί τη δομική αντοχή της πλακέτας, διασφαλίζοντας τη σταθερότητα και την αξιοπιστία του προϊόντος σε μακροχρόνια λειτουργία.
