CLTE-XT PCB Material High Frequency Laminates Copper Clad Sheet

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ελαχιστοποιήσεις με επικάλυψη χαλκού

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

CLTE-XT PCB Material High Frequency Laminates Copper Clad Sheet

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

ΚΛΤΕ-XT

Πάχος laminate:

0,0051” (0,130 mm) ± 0,0005” 0,0094” (0,239 mm) ± 0,0007” 0,020” (0,508 mm) ± 0,0010” 0,030” (0,762

Μέγεθος laminate:

18”X 12”(457 X305mm) 18”X24”(457 X610mm)

Βάρος χαλκού:

Ηλεκτροαπόθεση φύλλου χαλκού 1/2 oz. (18μm) 1 oz. (35µm) Αντίστροφη Επεξεργασμένη Ηλεκτροαπόθεση Φύλ

Επισημαίνω:

high frequency PCB laminates

copper clad sheet PCB material

CLTE-XT copper laminates

Περιγραφή προϊόντος

CLTE-XT laminates offer proven excellent dimensional stability and a low planar coefficient of thermal expansion (CTE), delivering consistent performance for embedded resistors. They exhibit among the lowest variance available for PTFE-based laminates.

CLTE-XT laminates have a long history of successful use with resistor foil and are available with a comprehensive range of other cladding types, including electrodeposited copper, reverse-treated copper, rolled copper foil, and more.

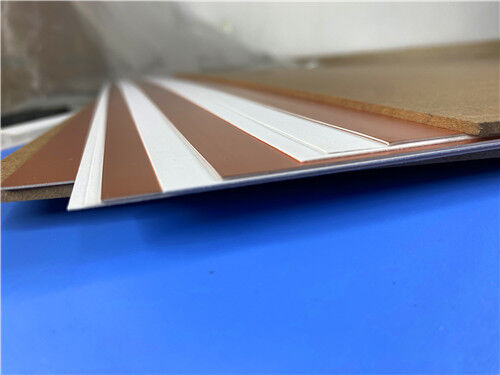

CLTE-XT PCB Material High Frequency Laminates Copper Clad Sheet 0

Features and Benefits

Loss tangent of 0.0012 at 10 GHz — reduces circuit losses without sacrificing dimensional stability
Low Z-axis CTE of 20 ppm/°C — ensures high plated through-hole reliability
Dielectric constant stability with temperature change — reduces stress during attachment to ceramic active devices
Available with heavy metal backing (aluminum, brass, and copper) — enables reliable designs with embedded resistor networks

Typical Applications

Advanced Driver Assistance Systems (ADAS)
Patch antennas
Phased array antennas
Power amplifiers

CLTE-XT PCB Material High Frequency Laminates Copper Clad Sheet 1

Ετικέτες:

Επικαλυμμένο έλασμα χαλκού 0,

1mm,

προϊόντα

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Λεπτομέρειες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Κίνα

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

ΚΛΤΕ-XT

Πάχος laminate:

0,0051” (0,130 mm) ± 0,0005” 0,0094” (0,239 mm) ± 0,0007” 0,020” (0,508 mm) ± 0,0010” 0,030” (0,762

Μέγεθος laminate:

18”X 12”(457 X305mm) 18”X24”(457 X610mm)

Βάρος χαλκού:

Ηλεκτροαπόθεση φύλλου χαλκού 1/2 oz. (18μm) 1 oz. (35µm) Αντίστροφη Επεξεργασμένη Ηλεκτροαπόθεση Φύλ

Ποσότητα παραγγελίας min:

1 τεμ

Τιμή:

USD9.99-99.99

Συσκευασία λεπτομέρειες:

Σακούλες κενού + Χαρτοκιβώτια

Χρόνος παράδοσης:

8-9 εργάσιμες

Όροι πληρωμής:

T/T

Δυνατότητα προσφοράς:

5000 τμχ το μήνα

Επισημαίνω

high frequency PCB laminates

copper clad sheet PCB material

CLTE-XT copper laminates

Περιγραφή προϊόντος

CLTE-XT PCB Material High Frequency Laminates Copper Clad Sheet 0

Features and Benefits

Loss tangent of 0.0012 at 10 GHz — reduces circuit losses without sacrificing dimensional stability
Low Z-axis CTE of 20 ppm/°C — ensures high plated through-hole reliability
Dielectric constant stability with temperature change — reduces stress during attachment to ceramic active devices
Available with heavy metal backing (aluminum, brass, and copper) — enables reliable designs with embedded resistor networks

Typical Applications

Advanced Driver Assistance Systems (ADAS)
Patch antennas
Phased array antennas
Power amplifiers

CLTE-XT PCB Material High Frequency Laminates Copper Clad Sheet 1
