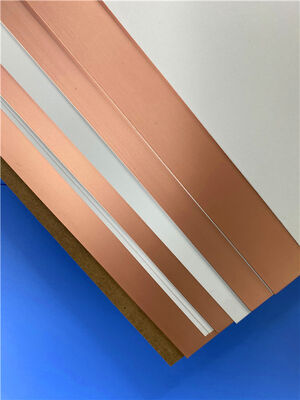

F4BTMS294 Υποστρώματος Υψηλής Συχνότητας Επικαλυμμένο Φύλλο Χαλκού

Η σειρά F4BTMS είναι ένα αναβαθμισμένο προϊόν της σειράς F4BTM, ενσωματώνοντας τεχνολογικές καινοτομίες στη σύνθεση υλικών και τις διαδικασίες κατασκευής. Προστίθεται σημαντική ποσότητα κεραμικού στο υλικό, το οποίο ενισχύεται με εξαιρετικά λεπτό, εξαιρετικά λεπτό γυάλινο ύφασμα, με αποτέλεσμα τη σημαντικά βελτιωμένη απόδοση του υλικού και ένα ευρύτερο εύρος διηλεκτρικής σταθεράς. Πρόκειται για ένα υλικό αεροδιαστημικής ποιότητας, υψηλής αξιοπιστίας, το οποίο μπορεί να χρησιμεύσει ως υποκατάστατο παρόμοιων ξένων προϊόντων.

Η χρήση μικρής ποσότητας εξαιρετικά λεπτού, εξαιρετικά λεπτού γυάλινου υφάσματος για ενίσχυση, σε συνδυασμό με ένα ομοιόμορφο μείγμα μεγάλης ποσότητας ειδικών νανο-κεραμικών και ρητίνης PTFE, ελαχιστοποιεί το φαινόμενο των υαλοϊνών κατά τη διάδοση ηλεκτρομαγνητικών κυμάτων, μειώνει τη διηλεκτρική απώλεια και βελτιώνει τη διαστατική σταθερότητα. Αυτό μειώνει την ανισοτροπία του υλικού στις κατευθύνσεις X/Y/Z, αυξάνει τη χρησιμοποιήσιμη συχνότητα, βελτιώνει την ηλεκτρική αντοχή και ενισχύει τη θερμική αγωγιμότητα. Το υλικό παρουσιάζει επίσης εξαιρετικό χαμηλό συντελεστή θερμικής διαστολής και σταθερά διηλεκτρικά χαρακτηριστικά θερμοκρασίας.

Η σειρά F4BTMS διατίθεται στάνταρ με χάλκινο φύλλο χαμηλού προφίλ RTF, το οποίο μειώνει την απώλεια αγωγού, παρέχοντας ταυτόχρονα εξαιρετική αντοχή ξεφλουδίσματος. Μπορεί να συνδυαστεί με υποστρώματα χαλκού ή αλουμινίου. Το F4BTMS294 μπορεί να συνδυαστεί με ενσωματωμένο χάλκινο φύλλο αντίστασης 50Ω για να σχηματίσει ένα σύνθετο υλικό με αντιστάσεις φιλμ.

Τα σύνθετα υλικά μπορούν να επεξεργαστούν με τυπικές τεχνικές επεξεργασίας υλικών PTFE. Οι εξαιρετικές μηχανικές και φυσικές ιδιότητες του υλικού το καθιστούν κατάλληλο για κατασκευή πολλαπλών στρωμάτων, υψηλών πολλαπλών στρωμάτων και backplane. Επίσης, επιδεικνύει εξαιρετική επεξεργασιμότητα σε πυκνές οπές και λεπτές γραμμές.

Χαρακτηριστικά Προϊόντος

- Στενή ανοχή στη διηλεκτρική σταθερά με εξαιρετική συνέπεια από παρτίδα σε παρτίδα

- Εξαιρετικά χαμηλή διηλεκτρική απώλεια

- Σταθερή διηλεκτρική σταθερά και χαμηλές τιμές απώλειας σε συχνότητες έως 40 GHz, κατάλληλο για εφαρμογές ευαίσθητες στη φάση

- Εξαιρετική διηλεκτρική σταθερά και απόδοση απώλειας σε μεταβολές θερμοκρασίας, διατηρώντας σταθερά χαρακτηριστικά συχνότητας και φάσης από -55°C έως 150°C

- Εξαιρετική αντίσταση στην ακτινοβολία, διατηρώντας σταθερές διηλεκτρικές και φυσικές ιδιότητες μετά από έκθεση σε ιονίζουσα ακτινοβολία

- Χαμηλή απόδοση εκπομπής αερίων, πληροί τις απαιτήσεις εκπομπής αερίων κενού αεροδιαστημικής, όπως ελέγχθηκε με τυπικές μεθόδους για πτητικές ιδιότητες υλικών υπό συνθήκες κενού

- Χαμηλός συντελεστής θερμικής διαστολής στις κατευθύνσεις X, Y και Z, εξασφαλίζοντας διαστατική θερμική σταθερότητα και αξιοπιστία οπών μέσω επιμετάλλωσης

- Βελτιωμένη θερμική αγωγιμότητα, κατάλληλο για εφαρμογές υψηλότερης ισχύος

- Εξαιρετική διαστατική σταθερότητα

- Χαμηλή απορρόφηση νερού

Τυπικές Εφαρμογές

- Εξοπλισμός αεροδιαστημικής, διαστημικός και εξοπλισμός καμπίνας

- Εφαρμογές μικροκυμάτων και RF

- Ραντάρ, στρατιωτικό ραντάρ

- Δίκτυα τροφοδοσίας

- Κεραίες ευαίσθητες στη φάση, κεραίες συστοιχίας φάσης

- Δορυφορικές επικοινωνίες, και άλλα
