F4BM275 Υπόστρωμα Υψηλής Συχνότητας Λαμινισμένα Χάλυβα

προϊόντα

Ελεγχόμενο σύνθετη αντίσταση PCB

Ελαχιστοποιήσεις με επικάλυψη χαλκού

Επικοινωνήστε μαζί μας

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Επικοινωνήστε τώρα

F4BM275 Υπόστρωμα Υψηλής Συχνότητας Λαμινισμένα Χάλυβα

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

F4BM275

Πάχος laminate:

0,2 - 12 mm

Μέγεθος laminate:

460X610mm, 500X600mm, 850X1200mm, 914X1220mm, 1000X1200mm, 300X250mm, 350X380mm, 500X500mm, 840X840X

Βάρος χαλκού:

0,5OZ (0,018mm); 1OZ (0,035mm); 1,5 OZ (0,05 mm); 2OZ (0,07mm);

Επισημαίνω:

Υψηλής συχνότητας επένδυση χαλκού με λαμινέτα

Επενδύσεις σε ηλεκτρικό ρεύμα

Φύλλο χαλκού με εγγύηση

Περιγραφή προϊόντος

Το F4BM275 κατασκευάζεται μέσω επιστημονικά διατυπωμένων και αυστηρά ελεγχόμενων διαδικασιών ελασματοποίησης, χρησιμοποιώντας υαλοΰφασμα, ρητίνη πολυτετραφθοροαιθυλενίου και φιλμ PTFE. Η ηλεκτρική του απόδοση αντιπροσωπεύει μια ορισμένη βελτίωση σε σχέση με το F4B, η οποία αντικατοπτρίζεται κυρίως σε ευρύτερο εύρος διηλεκτρικής σταθεράς, χαμηλότερη διηλεκτρική απώλεια, αυξημένες τιμές αντίστασης μόνωσης και βελτιωμένη σταθερότητα απόδοσης. Αυτό το προϊόν μπορεί να αντικαταστήσει αποτελεσματικά παρόμοια ξένα προϊόντα.

Τα F4BM και F4BME μοιράζονται το ίδιο διηλεκτρικό στρώμα, αλλά διαφέρουν στο χρησιμοποιούμενο φύλλο χαλκού: Το F4BM χρησιμοποιεί φύλλο χαλκού ED και είναι κατάλληλο για εφαρμογές χωρίς απαιτήσεις PIM (Παθητική Διαμόρφωση Παρεμβολών). Το F4BME χρησιμοποιεί φύλλο χαλκού RTF με αντίστροφη επεξεργασία, προσφέροντας εξαιρετική απόδοση PIM, πιο ακριβή έλεγχο κυκλώματος και χαμηλότερη απώλεια αγωγού.

Τόσο το F4BM όσο και το F4BME επιτυγχάνουν ακριβή έλεγχο της διηλεκτρικής σταθεράς προσαρμόζοντας την αναλογία μεταξύ ρητίνης PTFE και υαλοΰφασμα. Αυτή η σύνθεση επιτυγχάνει χαμηλή απώλεια, ενώ βελτιώνει τη διαστατική σταθερότητα του υλικού. Μια υψηλότερη διηλεκτρική σταθερά αντιστοιχεί σε υψηλότερη αναλογία υαλοϊνών, με αποτέλεσμα καλύτερη διαστατική σταθερότητα, χαμηλότερο συντελεστή θερμικής διαστολής και βελτιωμένα χαρακτηριστικά θερμικής μετατόπισης, αν και με ελαφρά αύξηση της διηλεκτρικής απώλειας.

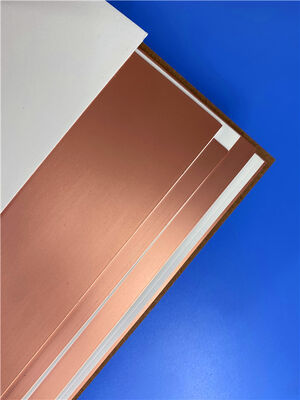

F4BM275 Υπόστρωμα Υψηλής Συχνότητας Λαμινισμένα Χάλυβα 0

Χαρακτηριστικά Προϊόντος

DK2.17~3 είναι προαιρετικό, και το DK μπορεί να προσαρμοστεί
Χαμηλή απώλεια
Το F4BME με φύλλο χαλκού RTF προσφέρει εξαιρετική απόδοση PIM
Διάφορα μεγέθη για εξοικονόμηση κόστους
Αντοχή στην ακτινοβολία και χαμηλή εκπομπή αερίων
Εμπορευματοποιημένο, μαζικής παραγωγής και οικονομικά αποδοτικό

Τυπικές Εφαρμογές

Μικροκύματα, RF, ραντάρ
Μετατοπιστές φάσης, παθητικά εξαρτήματα
Διαιρέτες ισχύος, ζεύκτες, συνδυαστές
Δίκτυα τροφοδοσίας, κεραίες φασικής διάταξης
Δορυφορικές επικοινωνίες, κεραίες σταθμών βάσης

Τεχνικές Παράμετροι Προϊόντος				Μοντέλο Προϊόντος & Φύλλο Δεδομένων
Χαρακτηριστικά Προϊόντος		Συνθήκες Δοκιμής	Μονάδα	F4BM275
Διηλεκτρική Σταθερά (Τυπική)		10GHz	/	2.75
Ανοχή Διηλεκτρικής Σταθεράς		/	/	±0.05
Εφαπτομένη Απώλειας (Τυπική)		10GHz	/	0.0015
Εφαπτομένη Απώλειας (Τυπική)		20GHz	/	0.0021
Συντελεστής Θερμοκρασίας Διηλεκτρικής Σταθεράς		-55°C~150°C	PPM/°C	-92
Αντοχή Ξεκόλλησης		1 OZ F4BM	N/mm	>1.8
Αντοχή Ξεκόλλησης		1 OZ F4BME	N/mm	>1.6
Αντίσταση Όγκου		Τυπική Συνθήκη	MΩ.cm	≥6×10^6
Αντίσταση Επιφάνειας		Τυπική Συνθήκη	MΩ	≥1×10^6
Ηλεκτρική Ισχύς (Κατεύθυνση Ζ)		5KW,500V/s	KV/mm	>28
Τάση Διάσπασης (Κατεύθυνση XY)		5KW,500V/s	KV	>35
Συντελεστής Θερμικής Διαστολής	Κατεύθυνση XY	-55 °~288 °C	ppm/°C	14, 16
Συντελεστής Θερμικής Διαστολής	Κατεύθυνση Ζ	-55 °~288 °C	ppm/°C	112
Θερμική Καταπόνηση		260°C, 10s, 3 φορές		Χωρίς αποκόλληση
Απορρόφηση Νερού		20±2°C, 24 ώρες	%	≤0.08
Πυκνότητα		Θερμοκρασία Δωματίου	g/cm3	2.28
Θερμοκρασία Μακροχρόνιας Λειτουργίας		Θάλαμος Υψηλής-Χαμηλής Θερμοκρασίας	°C	-55~+260
Θερμική Αγωγιμότητα		Κατεύθυνση Ζ	W/(M.K)	0.38
PIM		Ισχύει μόνο για F4BME	dBc	≤-159
Αναφλεκτότητα		/	UL-94	V-0
Σύνθεση Υλικού		/	/	PTFE, Υαλοΰφασμα Το F4BM συνδυάζεται με φύλλο χαλκού ED, το F4BME συνδυάζεται με φύλλο χαλκού με αντίστροφη επεξεργασία (RTF).
