Φύλλο χαλκού με επένδυση από υλικό πλακέτας τυπωμένου κυκλώματος RT duroid 6202 υψηλής συχνότητας

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

RT duroid 6202

Πάχος laminate:

0,005” (0,127 mm) +/- 0,0005” 0,020” (0,508 mm) +/- 0,0010” 0,030” (0,762 mm) +/- 0,0010”

Μέγεθος laminate:

12”X 18”(305mm X 457mm) 24”X 18”(610mm X457mm)

Βάρος χαλκού:

Ηλεκτροαπόθεση φύλλου χαλκού ½ oz. (18 μm) HH/HH 1 oz. (35µm) Φύλλο χαλκού H1/H1 έλασης ½ oz. (18µm)

Επισημαίνω:

Υλικό πλακέτας τυπωμένου κυκλώματος RT duroid 6202

Υψηλής συχνότητας επένδυση χαλκού με λαμινέτα

Φύλλο χαλκού duroid 6202

Περιγραφή προϊόντος

Το RT/duroid 6202 είναι ένα υλικό κυκλωμάτων υψηλής συχνότητας, σχεδιασμένο ως υπόστρωμα χαμηλών απωλειών και χαμηλής διηλεκτρικής σταθεράς. Προσφέρει ανώτερες ηλεκτρικές και μηχανικές ιδιότητες, απαραίτητες για το σχεδιασμό σύνθετων δομών μικροκυμάτων που απαιτούν τόσο μηχανική αξιοπιστία όσο και ηλεκτρική σταθερότητα.

Η ενσωμάτωση περιορισμένης ενίσχυσης από υφαντό γυαλί παρέχει εξαιρετική διαστατική σταθερότητα (0,05 έως 0,07 mils/inch), η οποία συχνά εξαλείφει την ανάγκη για διπλή χάραξη για την επίτευξη στενών ανοχών θέσης.

Επιλογές Επένδυσης και Πάχη Διηλεκτρικού

Διατίθενται επικαλύψεις από ηλεκτρολυτικό και ελασμένο χάλκινο φύλλο, που κυμαίνονται από ½ oz. έως 2 oz./ft.², σε πάχη διηλεκτρικού από 0,005" έως 0,060" (0,127 έως 1,524 mm).

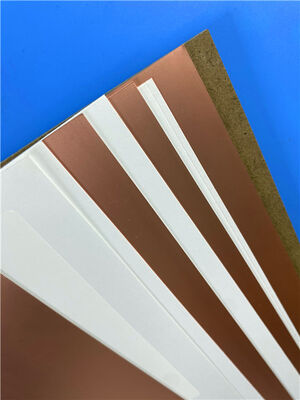

Φύλλο χαλκού με επένδυση από υλικό πλακέτας τυπωμένου κυκλώματος RT duroid 6202 υψηλής συχνότητας 0

Χαρακτηριστικά και Οφέλη

Χαμηλές Απώλειες: Εξασφαλίζει εξαιρετική απόδοση σε υψηλές συχνότητες
Στενός Έλεγχος εr και Πάχους: Παρέχει συνεπή ηλεκτρικά χαρακτηριστικά
Εξαιρετικές Ηλεκτρικές και Μηχανικές Ιδιότητες: Επιτρέπει αξιόπιστη κατασκευή κυκλωμάτων
Εξαιρετικά Χαμηλός Θερμικός Συντελεστής Διηλεκτρικής Σταθεράς: Διατηρεί την ηλεκτρική σταθερότητα σε διακυμάνσεις θερμοκρασίας
Συντελεστής Διαστολής εντός Επιπέδου Συμβατός με Χαλκό: Βελτιώνει την αξιοπιστία για συναρμολογήσεις επιφανειακής στήριξης και επιμεταλλωμένες οπές
Πολύ Χαμηλή Συρρίκνωση Χάραξης: Βελτιώνει την ακρίβεια στην κατασκευή κυκλωμάτων

Τυπικές Εφαρμογές

Κεραίες Φασικής Διάταξης
Επίγειες και Αερομεταφερόμενες Ρανταρικές Συστημάτων
Κεραίες Παγκόσμιου Συστήματος Εντοπισμού Θέσης (GPS)
Πίσω Πλακέτες Ισχύος
Σύνθετα Πολυστρωματικά Κυκλώματα Υψηλής Αξιοπιστίας
Συστήματα Αποφυγής Σύγκρουσης Εμπορικών Αεροσκαφών
Δίκτυα Διαμόρφωσης Δέσμης

Ιδιότητα Διηλεκτρική Σταθερά ε r	Τυπική Τιμή 2,94 ± 0,04 [3]	Κατεύθυνση Z	Μονάδες -	Συνθήκες 10GHz/23°C	Μέθοδος Δοκιμής IPC-TM-650, 2.5.5.5
Συντελεστής Διάχυσης, TAN δ	0,0015	Z	-	10 GHz/23°C	IPC-TM-650, 2.5.5.5
Θερμικός Συντελεστής εr	+5	Z	ppm/°C	10 GHz -50 έως +150°C	IPC-TM-650, 2.5.5.5
Αντίσταση Όγκου	106	Z	Mohm cm	A	ASTM D257
Αντίσταση Επιφάνειας	109	Z	Mohm	A	ASTM D257
Μέτρο Εφελκυσμού	1007 (146)	X, Y	MPa (kpsi)	23°C	ASTM D638
Οριακή Τάση	30 (4,3)	X, Y	MPs (kpsi)
Οριακή Παραμόρφωση	4,9	X, Y	%
Μέτρο Θλίψης	1035 (150)	Z	MPa (kpsi)		ASTM D638
Απορρόφηση Υγρασίας	0,04	-	%	D23/24 D48/50	IPC-TM-650, 2.6.2.1 ASTM D570
Θερμική Αγωγιμότητα	0,68	-	W/m/K	80°C	ASTM C518
Συντελεστής Θερμικής Διαστολής (-55 έως 288 °C)	15 15 30	X Y Z	ppm/°C	23°C/50% RH	IPC-TM-650 2.4.41
Διαστατική Σταθερότητα	0,07	X, Y	mm/m (mil/inch)	μετά από χάραξη +E/150	IPC-TM-650, 2.4.3.9
Td	500		°CTGA		ASTM D3850
Πυκνότητα	2,1		gm/cm3		ASTM D792
Ειδική Θερμότητα	0,93 (0,22)	-	J/g/K (BTU/lb/°F)	-	Υπολογισμένο
Αποκόλληση Χαλκού	9,1 (1,6)		lbs/in (N/mm)		IPC-TM-650 2.4.8
Αναφλεκτότητα	V-O				UL 94
Συμβατό με Διαδικασία Χωρίς Μόλυβδο	ΝΑΙ

Φύλλο χαλκού με επένδυση από υλικό πλακέτας τυπωμένου κυκλώματος RT duroid 6202 υψηλής συχνότητας 1
