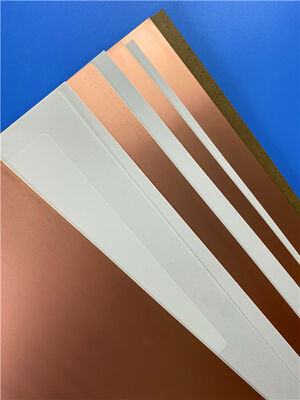

Υλικό PCB CLTE-MW Υψηλής Συχνότητας Λαμινισμένα Χάρτη Κομμώματος

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

CLTE-MW

Πάχος laminate:

0,003” (0,076 mm) ± 0,0005” 0,004” (0,102 mm) ± 0,0005” 0,005” (0,127 mm) ± 0,0007” 0,006” (0,006” (

Μέγεθος laminate:

12”X 18”(305 X 457mm) 24”X 18”(610 X457mm)

Βάρος χαλκού:

Αντίστροφη Επεξεργασμένη Ηλεκτροαπόθεση Αλουμινόχαρτο 1/2 oz. (18μm) 1 oz. (35μm) 2 oz. (70 µm) Πολύ

Επισημαίνω:

Πίνακες PCB υψηλής συχνότητας CLTE-MW

φύλλο επικαλυμμένο με χαλκό υλικό PCB

Επικαλυμμένα με χαλκό φύλλα υψηλής συχνότητας

Περιγραφή προϊόντος

Οι πλακέτες CLTE-MW είναι σύνθετα υλικά PTFE ενισχυμένα με υαλοΐνες και γεμισμένα με κεραμικά, σχεδιασμένα για να προσφέρουν στους σχεδιαστές κυκλωμάτων μια οικονομικά αποδοτική, υψηλής απόδοσης λύση υλικού. Αυτό το μοναδικό σύστημα πλακετών είναι ιδιαίτερα κατάλληλο για εφαρμογές όπου υπάρχουν περιορισμοί πάχους λόγω φυσικών ή ηλεκτρικών απαιτήσεων.

Με επτά διαθέσιμες επιλογές πάχους που κυμαίνονται από 3 mils έως 10 mils, το CLTE-MW™ διασφαλίζει τη βέλτιστη απόσταση σήματος προς γείωση για τα σημερινά σχέδια 5G και άλλων κυμάτων χιλιοστών. Διατίθεται ποικιλία επιλογών φύλλου χαλκού, συμπεριλαμβανομένου του κυλινδρικού, του αντίστροφα επεξεργασμένου ED και του τυπικού χαλκού ED. Διατίθενται επίσης φύλλα αντίστασης και μεταλλικές πλάκες κατόπιν αιτήματος.

Υλικό PCB CLTE-MW Υψηλής Συχνότητας Λαμινισμένα Χάρτη Κομμώματος 0

Χαρακτηριστικά και Οφέλη

Εξαιρετική Διαστατική Σταθερότητα: Κρίσιμη για τη διατήρηση της ευθυγράμμισης μικρών χαρακτηριστικών κυκλώματος
Χαμηλό CTE σε άξονες X, Y & Z: Διασφαλίζει αξιόπιστη μηχανική απόδοση σε θερμικά απαιτητικά περιβάλλοντα
Χαμηλή Εφαπτομένη Απωλειών: Ελαχιστοποιεί τις απώλειες του κυκλώματος για βελτιωμένη απόδοση
Διαθέσιμο σε πάχη από 3-10 mils: Κατάλληλο για εφαρμογές πολύ υψηλής συχνότητας που απαιτούν ακριβή έλεγχο σύνθετης αντίστασης

Τυπικές Εφαρμογές

Εμπορικές Επικοινωνίες και Αεροηλεκτρονική
Στρατιωτικές και Αεροδιαστημικές Εφαρμογές
Δίκτυα Τροφοδοσίας Μικροκυμάτων
Ηλεκτρονικές Δομές Ευαίσθητες στη Φάση
Συστήματα Δορυφορικών Επικοινωνιών
Παθητικά Εξαρτήματα ( couplers, φίλτρα και baluns)

Ιδιότητες	Τυπική Τιμή	Μονάδες	Συνθήκες Δοκιμής	Μέθοδος Δοκιμής
Ηλεκτρικές Ιδιότητες
Διηλεκτρική Σταθερά (διαδικασία)	2.94–3.02 ±0.04	–	23°C @ 50% RH, 10 GHz	IPC TM-650 2.5.5.5
Διηλεκτρική Σταθερά (σχεδιασμός)	3.03–3.10	–	C-24/23/50, 8–40 GHz	Μήκος Διαφορικής Φάσης Μικρολωρίδας
Συντελεστής Διάχυσης	0.0015	–	23°C @ 50% RH, 10 GHz	IPC TM-650 2.5.5.5
Θερμικός Συντελεστής Διηλεκτρικής Σταθεράς	-35	ppm/°C	0–100°C, 10 GHz	IPC TM-650 2.5.5.5
Αντίσταση Όγκου	1.3×10⁷	MΩ·cm	C96/35/90	IPC TM-650 2.5.17.1
Αντίσταση Επιφάνειας	2.5×10⁶	MΩ	C96/35/90	IPC TM-650 2.5.17.1
Διηλεκτρική Αντοχή	630	V/mil	–	IPC TM-650 2.5.6.2
Διηλεκτρική Διάσπαση	44	kV	D-48/50	IPC TM-650 2.5.6
Συγκριτικός Δείκτης Παρακολούθησης (CTI)	600	V	C-40/23/50	UL-746A, ASTM D6054
Θερμικές Ιδιότητες
Θερμοκρασία Αποσύνθεσης (Td)	500	°C	2 ώρες @ 105°C, 5% Απώλεια Βάρους	IPC TM-650 2.3.40
CTE (άξονας x)	8	ppm/°C	-55°C έως 288°C	IPC TM-650 2.4.41
CTE (άξονας y)	8	ppm/°C	-55°C έως 288°C	IPC TM-650 2.4.41
CTE (άξονας z)	30	ppm/°C	–	IPC TM-650 2.4.24
Θερμική Αγωγιμότητα	0.42	W/(m·K)	Κατεύθυνση Z	ASTM D5470
Χρόνος έως Αποδιαστρωμάτωση (T288)	>60	λεπτά	10 δευτ. @ 288°C	IPC TM-650 2.4.24.1
Μηχανικές Ιδιότητες
Αντοχή Ξεκόλλησης Χαλκού	1.1 (6.0)	N/mm (lbs/in)	ως παραλήφθηκε, φύλλο 35 μm	IPC TM-650 2.4.8
Αντοχή Κάμψης (MD, CMD)	113, 99 (16.4, 14.4)	MPa (ksi)	25°C ±3°C	ASTM D790
Αντοχή Εφελκυσμού (MD, CMD)	83, 80 (12.0, 11.6)	MPa (ksi)	23°C @ 50% RH	ASTM D3039/D3039-14
Μέτρο Κάμψης (MD, CMD)	6468, 6360 (938.1, 922.4)	MPa (ksi)	25°C ±3°C	IPC TM-650 2.4.4
Διαστατική Σταθερότητα (MD, CMD)	0.22, 0.22	mil/inch	μετά από χάραξη + ψήσιμο	IPC-TM-650 2.4.39a
Φυσικές & Περιβαλλοντικές Ιδιότητες
Αναφλεκτότητα	V-0	–	–	UL 94
Απορρόφηση Υγρασίας	0.03	%	E1/105+D48/50	IPC TM-650 2.6.2.1
Πυκνότητα	2.1	g/cm³	C24/23/50	ASTM D792
Ειδική Θερμοχωρητικότητα	0.93	J/g·K	2 ώρες στους 105°C	ASTM E2716
Εκπομπή Αερίων NASA (TML)	0.03	%	–	ASTM E595
Εκπομπή Αερίων NASA (CVCM)	<0.01	%	–	ASTM E595
