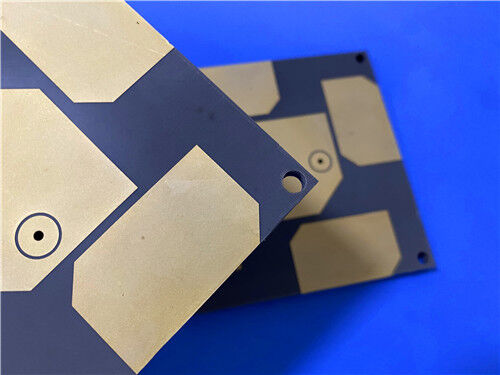

Αυτή η άκαμπτη πλακέτα PCB υψηλής συχνότητας F4BM245 2 στρωμάτων είναι μια οικονομικά αποδοτική λύση κυκλώματος χαμηλής εξασθένησης, προσαρμοσμένη για εμπορική υλοποίηση ραδιοσυχνοτήτων και υποδομές ασύρματης επικοινωνίας. Υιοθετώντας αναβαθμισμένο διηλεκτρικό σύνθετο υλικό PTFE ενισχυμένο με υαλοΐνες, αυτή η πλακέτα προσφέρει βελτιστοποιημένη διηλεκτρική συνέπεια και ελαχιστοποιημένη εξασθένηση σήματος σε σύγκριση με τα συμβατικά υποστρώματα ποιότητας F4B245. Κατασκευασμένη με τελική πάχος 0,6 mm και εξωτερικό στρώμα χαλκού 1 oz, διαθέτει premium επιφανειακή επεξεργασία με εμβαπτιζόμενο χρυσό για σταθερή αγωγιμότητα και μακροχρόνια αντοχή στην οξείδωση. Σχεδιασμένη με δυνατότητα λεπτής γραμμής 4/5 mil και ακρίβεια μικροοπών 0,3 mm, η πλακέτα υιοθετεί δομή χωρίς τυφλές οπές με πλήρως εκτεθειμένο χαλκό χωρίς κάλυψη από μάσκα συγκόλλησης ή μεταξοτυπία. Κατασκευασμένη σύμφωνα με τις απαιτήσεις IPC-Class-2 και βασισμένη σε τυπικά δεδομένα κατασκευής Gerber RS-274-X, κάθε τελική μονάδα υποβάλλεται σε 100% ηλεκτρικό έλεγχο πριν από την παράδοση, με παγκόσμια κάλυψη εφοδιασμού για επεκτάσιμη ανάπτυξη RF επικοινωνιών.
Προδιαγραφές PCB
| Στοιχείο Προδιαγραφής |
Λεπτομέρειες |
| Βασικό Υλικό |
Υπόστρωμα σύνθετου υλικού PTFE ενισχυμένο με υαλοΐνες F4BM245 |
| Αριθμός Στρωμάτων |
2 στρώματα (άκαμπτο PCB) |
| Τελικό Πάχος Πλακέτας |
0,6 mm |
| Διαστάσεις Πλακέτας |
100mm x 80mm (1PCS), ανοχή +/-0,15mm |
| Τελικό Βάρος Χαλκού |
1 oz (1,4 mils) εξωτερικά στρώματα |
| Πάχος Επιμετάλλωσης Οπών |
20 μm |
| Ελάχιστη Γραμμή/Χώρος |
4/5 mils |
| Ελάχιστο Μέγεθος Οπής |
0,3 mm |
| Τυφλές Οπές |
Καμία |
| Επιφανειακή Επεξεργασία |
Εμβαπτιζόμενος Χρυσός |
| Μεταξοτυπία |
Χωρίς μεταξοτυπία πάνω & κάτω |
| Μάσκα Συγκόλλησης |
Χωρίς μάσκα συγκόλλησης πάνω & κάτω |
| Πρότυπο Ποιότητας |
IPC-Class-2 |
| Διαδικασία Ελέγχου |
100% ηλεκτρικός έλεγχος πριν από την αποστολή |
| Μορφή Σχεδίου |
Gerber RS-274-X |
| Διαθεσιμότητα |
Παγκόσμια αποστολή & τεχνική υποστήριξη |
Δομή Στοίβαξης PCB
Αυτή η συμμετρική άκαμπτη στοίβαξη 2 στρωμάτων εξισορροπεί τη μηχανική ομοιομορφία της δομής και τη συνέπεια των ηλεκτρικών παραμέτρων, προσφέροντας σταθερή απόδοση μετάδοσης σήματος και εξαιρετική επαναληψιμότητα παραγωγής για γενικής χρήσης κυκλώματα RF.
| Στρώμα Στοίβαξης |
Λεπτομέρειες Προδιαγραφών |
| Στρώμα Χαλκού 1 |
35 μm φύλλο χαλκού ED |
| Πυρήνας Υποστρώματος F4BM245 |
20mil (0,508mm) πυρήνας διηλεκτρικού σύνθετου υλικού υαλοΐνας & PTFE |
| Στρώμα Χαλκού 2 |
35 μm φύλλο χαλκού ED |
Στατιστικά PCB
Αυτή η πλακέτα κυκλώματος υψηλής συχνότητας F4BM245 διαθέτει βελτιστοποιημένη διάταξη εξαρτημάτων και ορθολογική κατανομή οπών, υποστηρίζοντας συμπαγή συναρμολόγηση και σταθερή έξοδο ηλεκτρικού σήματος για κύριες μονάδες ασύρματης και RF λειτουργίας.
| Στατιστικό Στοιχείο |
Ποσότητα |
| Συνολικά Εξαρτήματα |
24 |
| Συνολικά Pads |
36 |
| Pads Διέλευσης |
21 |
| Pads SMT Επάνω |
15 |
| Pads SMT Κάτω |
0 |
| Ποσότητα Οπών |
28 |
| Ποσότητα Δικτύων |
2 |

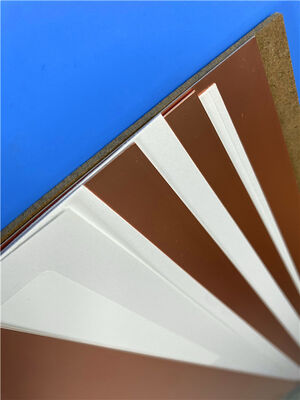

Εισαγωγή Υποστρώματος Υψηλής Συχνότητας F4BM245
Το F4BM245 είναι ένα εμπορικό σύνθετο υλικό διηλεκτρικού PTFE ενισχυμένο με υαλοΐνες, που παράγεται μέσω βαθμονομημένης αναλογίας υλικών και υψηλής ακρίβειας ελασματοποίησης υφάσματος υαλοΐνας, ρητίνης PTFE και στρωμάτων πολυμερούς φιλμ. Παρουσιάζει ολοκληρωμένες ηλεκτρικές αναβαθμίσεις σε σχέση με τα παραδοσιακά υποστρώματα F4B245, με χαμηλότερη εξασθένηση σήματος, βελτιωμένη αντίσταση μόνωσης και βελτιωμένη σταθερότητα λειτουργίας, χρησιμεύοντας ως βιώσιμη εναλλακτική λύση σε εισαγόμενα εμπορικά διηλεκτρικά υλικά υψηλής συχνότητας.
Το F4BM245 μοιράζεται την ίδια διηλεκτρική σύνθεση με το F4BME245, αλλά διαφέρει στη διαμόρφωση του φύλλου χαλκού. Εξοπλισμένο με τυπικό φύλλο χαλκού ED, το F4BM245 στοχεύει σε συμβατικά σενάρια εφαρμογών RF που δεν απαιτούν αυστηρή καταστολή PIM. Ρυθμίζοντας την αναλογία ανάμειξης ρητίνης PTFE και πληρωτικού υαλοΐνας, το υλικό επιτυγχάνει ακριβή βαθμονόμηση διηλεκτρικής σταθεράς, ισορροπημένα χαρακτηριστικά χαμηλών απωλειών και βελτιωμένη διαστατική σταθερότητα. Η μέτρια αυξημένη περιεκτικότητα σε υαλοΐνες ενισχύει τη δομική ακαμψία και την αντοχή στη θερμική μετατόπιση με αμελητέα μεταβολή των διηλεκτρικών απωλειών, επιτρέποντας την ευέλικτη προσαρμογή της απόδοσης για διαφοροποιημένα σχέδια κυκλωμάτων υψηλής συχνότητας.
Ηλεκτρικά & Θερμικά Χαρακτηριστικά Πυρήνα F4BM245
| Παράμετρος Απόδοσης |
Προδιαγραφή & Περιγραφή |
| Διηλεκτρική Σταθερά (Dk) |
2,45 στα 10GHz, προσφέροντας σταθερή διηλεκτρική απόδοση για εμπορική επεξεργασία σήματος RF |
| Συντελεστής Διάχυσης (Df) |
0,0012 στα 10GHz, εξασφαλίζοντας ελάχιστη εξασθένηση σήματος για ασύρματη μετάδοση υψηλής συχνότητας |
| Συντελεστής Θερμικής Διαστολής (CTE) |
Άξονας X: 20 ppm/°C; Άξονας Y: 25 ppm/°C; Άξονας Z: 187 ppm/°C (-55°C έως 288°C) |
| Θερμικός Συντελεστής Dk |
-120 ppm/°C (-55°C έως 150°C), σταθεροποιώντας τις ηλεκτρικές παραμέτρους υπό μεταβαλλόμενες θερμοκρασίες περιβάλλοντος |
| Απορρόφηση Υγρασίας |
≤0,08%, διατηρώντας σταθερή ηλεκτρική απόδοση σε υγρά περιβάλλοντα εργασίας |
| Βαθμολογία Ευφλεκτότητας |
UL-94 V0, πληρώντας καθολικά κριτήρια ασφαλείας για εμπορικό ηλεκτρονικό υλικό |
Τυπικές Εφαρμογές
Επωφελούμενες από χαμηλή διηλεκτρική εξασθένηση, σταθερά θερμικά χαρακτηριστικά και οικονομικά αποδοτική κατασκευασιμότητα, οι πλακέτες κυκλωμάτων F4BM245 χρησιμοποιούνται ευρέως σε εμπορικό υλοποίηση ραδιοσυχνοτήτων, ασύρματες υποδομές και συστήματα επεξεργασίας σήματος υψηλής συχνότητας:
- Γενικό υλοποίηση σήματος RF και υλικό αισθητήρων ραντάρ
- Εξαρτήματα ρύθμισης φάσης υψηλής συχνότητας
- Μονάδες διανομής ισχύος RF, σύζευξης σήματος και σύνθεσης σήματος
- Δίκτυο τροφοδοσίας κεραίας και συγκροτήματα μετάδοσης σήματος
- Κεραίες μεταβλητής φάσης και συστήματα κεραιών φασικής διάταξης
- Υλικό τερματικού δορυφορικής επικοινωνίας
- Συστήματα κεραιών σταθμών βάσης macro και micro για κυψελωτή επικοινωνία
Εγγύηση Ποιότητας & Υπηρεσιών
Όλες οι πλακέτες κυκλωμάτων υψηλής συχνότητας F4BM245 κατασκευάζονται σε πλήρη συμμόρφωση με τα βιομηχανικά πρότυπα ποιότητας IPC-Class-2. Παραγόμενα βάσει τυπικών δεδομένων κατασκευής Gerber RS-274-X, τα κυκλώματα διατηρούν ακριβή διαστατική ακρίβεια και σταθερή ηλεκτρική επαναληψιμότητα, πληρώντας αυστηρές απαιτήσεις κατασκευής για εμπορικές εφαρμογές κυκλωμάτων υψηλής συχνότητας. Κάθε τελική μονάδα υποβάλλεται σε ολοκληρωμένο έλεγχο ηλεκτρικής απόδοσης πριν από την παράδοση για να διασφαλιστεί μηδενικά λειτουργικά ελαττώματα και σταθερή αξιοπιστία παρτίδας. Υποστηριζόμενες από παγκόσμιες δυνατότητες εφοδιασμού και τυποποιημένη τεχνική υποστήριξη, αυτές οι λύσεις κυκλωμάτων χαμηλών απωλειών παρέχουν σταθερή, υψηλής αξιοπιστίας απόδοση για εμπορική παραγωγή RF και έργα υποδομών ασύρματης επικοινωνίας παγκοσμίως.
