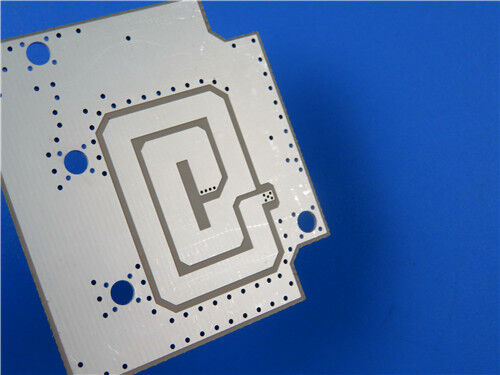

Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF

Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF
Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF

Μεγάλες Εικόνας :  Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-322.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Επικοινωνία

Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF

περιγραφή
Υλικό Βάσης: TF960 θερμοσκληρυνόμενο πλαστικό υψηλής συχνότητας PTFE με πλήρωση κεραμικού Καταμέτρηση επιπέδων: 2 στρώματος
Μέγεθος PCB: 102mm x 86mm (1PCS), ανοχή +/-0,15mm Πάχος PCB: 0,7 χλστ
Μάσκα συγκόλλησης: Μπλε Μεταξοτυπία: Λευκό
Βάρος χαλκού: Εξωτερικά στρώματα (1,4 mils) Φινίρισμα Επιφανείας: Ασημί βύθισης
Επισημαίνω:

Κατασκευασμένο σε διαφανές PET FPC

,

Διαφανές FPC PET

,

Ηλεκτρική συσκευή FPC με χωρητική οθόνη αφής

Αυτή η άκαμπτη πλακέτα PCB TF960 2 στρωμάτων χρησιμεύει ως λύση υψηλής σταθερότητας και υψηλής συχνότητας, προσαρμοσμένη για συσκευές επεξεργασίας ραδιοσυχνοτήτων και ασύρματων σημάτων υψηλής ακρίβειας. Κατασκευασμένη με υλικό διηλεκτρικού PTFE τροποποιημένο με κεραμικό TF960, αυτή η πλακέτα PCB προσφέρει σταθερή διηλεκτρική απόδοση, εξαιρετικά χαμηλή απώλεια σήματος και ανώτερη θερμική σταθερότητα, προσφέροντας καλύτερη δομική αξιοπιστία και συμβατότητα επεξεργασίας από τα συμβατικά υποστρώματα υψηλής συχνότητας. Διαθέτει τελική πάχος πλακέτας 0,7 mm και εξωτερικό στρώμα χαλκού 1 oz, σε συνδυασμό με φινίρισμα επιφανείας επιμετάλλωσης με άργυρο για να διασφαλιστεί σταθερή συγκολλησιμότητα και συνεπής ηλεκτρική αγωγιμότητα κατά τη λειτουργία υψηλής συχνότητας μεγάλης διάρκειας. Κατασκευασμένη με δυνατότητα δρομολόγησης λεπτών γραμμών 5/8 mil και ακρίβεια μικροοπών 0,25 mm, η πλακέτα υιοθετεί σχεδιασμό χωρίς τυφλές οπές με προσαρμοσμένη μονής όψης επίστρωση, συμπεριλαμβανομένης της λευκής επάνω μεταξοτυπίας και της μπλε επάνω μάσκας συγκόλλησης, ενώ το κάτω στρώμα χαλκού παραμένει εκτεθειμένο.



Προδιαγραφή PCB

Στοιχείο Προδιαγραφής Λεπτομέρειες
Βασικό Υλικό Υψηλής συχνότητας laminate TF960 θερμοσκληρυνόμενο τροποποιημένο PTFE γεμισμένο με κεραμικό
Αριθμός Στρωμάτων 2 στρώματα (άκαμπτη πλακέτα PCB)
Τελικό Πάχος Πλακέτας 0,7 χιλιοστά
Διαστάσεις Πλακέτας 102mm x 86mm (1PCS), ανοχή +/-0,15mm
Τελικό Βάρος Χαλκού 1 oz (1,4 mils) εξωτερικά στρώματα
Πάχος Επιμετάλλωσης Οπών 20 μm
Ελάχιστο Ίχνος/Χώρος 5/8 mils
Ελάχιστο Μέγεθος Οπής 0,25 χιλιοστά
Τυφλές Οπές Καμία
Φινίρισμα Επιφάνειας Επιμετάλλωση με Άργυρο
Μεταξοτυπία Λευκή επάνω μεταξοτυπία, χωρίς κάτω μεταξοτυπία
Μάσκα Συγκόλλησης Μπλε επάνω μάσκα συγκόλλησης, χωρίς κάτω μάσκα συγκόλλησης
Πρότυπο Ποιότητας IPC-Class-2
Διαδικασία Δοκιμών 100% ηλεκτρική δοκιμή πριν από την αποστολή



Δομή Στοίβαξης Πλακέτας PCB

Διαθέτοντας μια συμμετρική διπλή άκαμπτη διάταξη με πυρήνα διηλεκτρικού TF960 υψηλής σταθερότητας, αυτή η δομή στοίβαξης επιτυγχάνει ισορροπημένη μηχανική επιπεδότητα και ομοιόμετρες ηλεκτρικές παραμέτρους. Είναι πλήρως συμβατή με τυπικές διαδικασίες διάτρησης, επιμετάλλωσης και ελασματοποίησης FR4, διασφαλίζοντας αξιόπιστη συνέπεια κατασκευής και σταθερή μετάδοση σήματος για σχεδιασμούς κυκλωμάτων υψηλής συχνότητας.



Στρώμα Στοίβαξης Λεπτομέρειες Προδιαγραφής
Στρώμα Χαλκού 1 Φύλλο χαλκού 35 μm
Πυρήνας Υποστρώματος TF960 Πυρήνας διηλεκτρικού υψηλής συχνότητας 0,635mm (25mil) θερμοσκληρυνόμενος
Στρώμα Χαλκού 2 Φύλλο χαλκού 35 μm



Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF



Στατιστικά PCB

Αυτή η πλακέτα PCB υψηλής συχνότητας TF960 υιοθετεί βελτιστοποιημένη τοποθέτηση εξαρτημάτων και ορθολογική κατανομή οπών, καλύπτοντας απαιτήσεις συμπαγούς συναρμολόγησης και διατηρώντας σταθερή ηλεκτρική απόδοση για μονάδες RF ακριβείας.Στατιστικό ΣτοιχείοΠοσότητα



Συνολικά Εξαρτήματα 49
Συνολικά Pads 57
Pads Θηλυκών Οπών 32
Pads SMT Επάνω 25
Pads SMT Κάτω 0
Ποσότητα Οπών 43
Ποσότητα Δικτύων 2
Εισαγωγή Υποστρώματος Υψηλής Συχνότητας TF960 Το TF960 είναι ένα υψηλής ποιότητας θερμοσκληρυνόμενο laminate υψηλής συχνότητας που αποτελείται από τροποποιημένη ρητίνη PTFE, κεραμικά πληρωτικά μικρομετρικού μεγέθους και ενίσχυση από υαλοΐνες. Σε σύγκριση με τα παραδοσιακά διηλεκτρικά υψηλής συχνότητας, αυτό το αναβαθμισμένο υλικό παρέχει χαμηλότερη διηλεκτρική διάχυση, αυστηρότερη ανοχή διηλεκτρικής σταθεράς και ενισχυμένη δομική σταθερότητα. Υποστηρίζει τυπικές ροές εργασίας κατασκευής FR4 και συγκόλληση αναρροής χωρίς μόλυβδο στους 260°C, διαθέτοντας εξαιρετική θερμική αντοχή και ελάχιστη απορρόφηση υγρασίας. Αναπτυγμένο για συστήματα κυκλωμάτων RF υψηλής αξιοπιστίας, το TF960 μειώνει αποτελεσματικά την απώλεια εισαγωγής και διατηρεί την πλήρη ακεραιότητα του σήματος υπό παρατεταμένες συνθήκες λειτουργίας υψηλής συχνότητας.



Χαρακτηριστικά Πυρήνα TF960

Το TF960 συνδυάζει ακριβώς βαθμονομημένα διηλεκτρικά χαρακτηριστικά και ισχυρές μηχανικές ιδιότητες, προσφέροντας σταθερή και επαναλήψιμη απόδοση υψηλής συχνότητας για εμπορικά και βιομηχανικά σενάρια RF:



Πίνακας κυκλωμάτων τύπου 2 στρώσεων TF960 PCB 0,7mm Immersion Silver High-Dk RF



Παράμετρος Απόδοσης

Περιγραφή Απόδοσης



Διηλεκτρική Σταθερά (Dk) 9,6 ± 0,19 στα 10GHz, υποστηρίζοντας ακριβή και συνεπή ρύθμιση σύνθετης αντίστασης για σχεδιασμό κυκλωμάτων υψηλής συχνότητας
Συντελεστής Διάχυσης (Df) 0,0012 στα 10GHz, πραγματοποιώντας εξαιρετικά χαμηλή διάχυση σήματος για τη διατήρηση βέλτιστης ακεραιότητας σήματος
Συντελεστής CTE X=50 ppm/°C, Y=50 ppm/°C, Z=65 ppm/°C, προσφέροντας ανώτερη διαστατική σταθερότητα κατά τη διάρκεια θερμικών κύκλων και διαδικασιών συναρμολόγησης
Απορρόφηση Υγρασίας ≤0,05%, ελαχιστοποιώντας την απόκλιση παραμέτρων που προκαλείται από την υγρασία και βελτιώνοντας τη μακροπρόθεσμη αξιοπιστία λειτουργίας
Βαθμολογία Ευφλεκτότητας Βαθμός επιβραδυντικού φλόγας UL 94-V0, σύμφωνα με τους διεθνείς κανονισμούς ασφάλειας ηλεκτρονικών
Τυπικές Εφαρμογές Επωφελούμενες από την ακριβή διηλεκτρική συνέπεια, την εξαιρετικά χαμηλή διάχυση υψηλής συχνότητας και την εξαιρετική αντοχή σε θερμικές και περιβαλλοντικές συνθήκες, οι πλακέτες PCB TF960 χρησιμοποιούνται ευρέως σε εξοπλισμό επικοινωνιών υψηλής τεχνολογίας, βιομηχανικές μετρήσεις ακριβείας και συστήματα ραντάρ υψηλής αξιοπιστίας:



Μονάδες πομποδεκτών RF και μικροκυμάτων

Συστοιχίες κεραιών 5G/6G massive MIMO



  • Συστήματα ραντάρ ADAS αυτοκινήτων και αεροδιαστημικής
  • Συσκευές ωφέλιμου φορτίου δορυφορικών επικοινωνιών
  • Μονάδες ενισχυτών RF υψηλής ισχύος
  • Όργανα μέτρησης και δοκιμών υψηλής ακρίβειας, συμπεριλαμβανομένων αναλυτών διανυσματικών δικτύων
  • Εγγύηση Ποιότητας & Υπηρεσιών
  • Όλες οι πλακέτες κυκλωμάτων υψηλής συχνότητας TF960 κατασκευάζονται σε αυστηρή συμφωνία με τα βιομηχανικά κριτήρια ποιότητας IPC-Class-2. Υιοθετώντας τυπικά αρχεία σχεδιασμού Gerber RS-274-X, κάθε πλακέτα επιτυγχάνει ακριβή διαστατική ακρίβεια και σταθερή ηλεκτρική επαναληψιμότητα για μαζική παραγωγή. Κάθε τελικό προϊόν υποβάλλεται σε ολοκληρωμένη ηλεκτρική επιθεώρηση πριν από την αποστολή για την εξάλειψη λειτουργικών ελαττωμάτων και τη διασφάλιση συνεπής απόδοσης παρτίδας. Υποστηριζόμενες από παγκόσμια δίκτυα logistics και επαγγελματική τεχνική υποστήριξη, αυτές οι λύσεις πλακετών PCB υψηλής συχνότητας υψηλής αξιοπιστίας παρέχουν αξιόπιστη υποστήριξη για έργα επικοινωνιών υψηλής τεχνολογίας, αεροδιαστημικής, αυτοκινητοβιομηχανίας και μετρήσεων ακριβείας παγκοσμίως.
