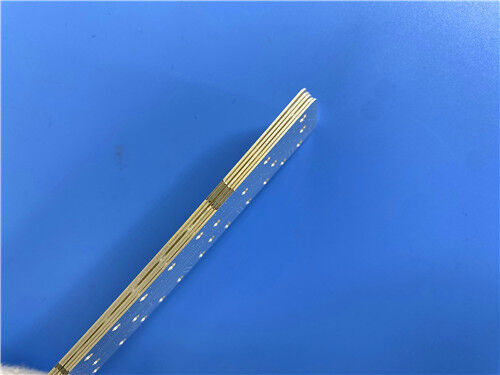

Αυτό το προσαρμοσμένο 2 στρώματα Isola I-Tera MT40 υψηλής ταχύτητας PCB είναι σχεδιασμένο για αξιόπιστες ψηφιακές εφαρμογές υψηλής ταχύτητας και κυκλώματα RF / μικροκυμάτων.254mm ultra- λεπτός πυρήνας διηλεκτρικού MT40 και 1oz / 1oz τελικό διπλής όψης βάρος χαλκού, αυτό το PCB υιοθετεί επεξεργασία επιφάνειας ασημένιας επίστρωσης υψηλής ποιότητας για να προσφέρει εξαιρετική αγωγιμότητα, αντοχή στη διάβρωση και σταθερή απόδοση μετάδοσης σήματος.Διαθέτει μια εξειδικευμένη μάσκα συγκόλλησης με επάνω μη μάσκα λευκή μεταξοειδής και κάτω μη μάσκα κενή επιφάνεια, συν προσαρμοσμένη μεταλλική επένδυση άκρων σε καθορισμένες θέσεις για βελτιωμένη δομική αντοχή και συνοχή προστασίας.Αυτή η άκαμπτη πλακέτα ακολουθεί αυστηρά βιομηχανικά πρότυπα κατασκευής, που χρησιμεύει ως μια οικονομικά αποδοτική και υψηλής αξιοπιστίας αναβάθμιση σε σχέση με την συμβατικήΠυροσβεστήρες FR4για σύγχρονα ηλεκτρονικά συστήματα υψηλής συχνότητας και υψηλής ταχύτητας.
PCBΠροδιαγραφές
| Παράμετρος |
Τεχνικές λεπτομέρειες |
| Βασικό υλικό |
Η Isola I-Tera MT40 High-Speed Low-Loss Laminate είναι ένα υλικό με υψηλή ταχύτητα και χαμηλή απώλεια. |
| Διαμόρφωση στρώματος |
Δύο στρώσεις άκαμπτων PCB |
| Δυνατότητα εκτόξευσης |
0.254mm |
| Τελειωμένο βάρος χαλκού |
1 ουγκιά / 1 ουγκιά διπλής όψης χαλκό |
| Τελεία επιφάνειας |
Ασημένιο βύθισης |
| Μασκα και Σιδεροπετσέτα |
Πάνω: Καμία μάσκα συγκόλλησης με λευκή μεταξοειδή μεμβράνη· Κάτω: Καμία μάσκα συγκόλλησης, καμιά μεταξοειδή μεμβράνη |
| Ειδική δομή |
Επεξεργασμένη επένδυση μεταλλικών ακτών σε καθορισμένες θέσεις |
| Διάσταση του πίνακα |
108 mm × 35 mm (1PCS) |

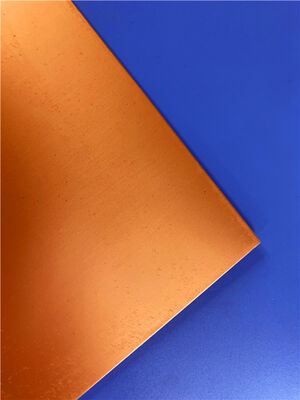

Εισαγωγή του υλικού I-Tera MT40
Το I-Tera MT40 είναι ένα υψηλής ποιότητας υλικό laminate και prepreg χαμηλής απώλειας που αναπτύχθηκε από την Isola, ειδικά βελτιστοποιημένο για ψηφιακή μετάδοση υψηλής ταχύτητας και σχεδιασμό κυκλωμάτων RF / μικροκυμάτων.Γενικά, η μέθοδος αυτή χρησιμοποιείται για την επίλυση των προβλημάτων που προκύπτουν από την παραγωγή υλικών.Το υλικό διατηρεί εξαιρετικά σταθερή διηλεκτρική σταθερότητα σε ευρεία περιοχή θερμοκρασίας από -55°C έως +125°C,με σταθερές ηλεκτρικές παραμέτρους ακόμη και υπό συνθήκες λειτουργίας υψηλής συχνότητας W-bandΜε χαμηλό συντελεστή διάσπασης 0,0031 στα 2 GHz, μειώνει σημαντικά την εξασθένιση του σήματος υψηλής συχνότητας και εξασφαλίζει πλήρη ακεραιότητα του σήματος για συστήματα μετάδοσης υψηλής ταχύτητας.
Το MT40 διαθέτει εξαιρετική θερμική σταθερότητα με θερμοκρασία μεταφοράς γυαλιού 215 °C (Tg) και θερμοκρασία αποσύνθεσης 360 °C (Td),υποστήριξη πολλαπλών κύκλων επαναρρόφησης και επικάλυψης για συναρμολόγηση χωρίς μόλυβδοΣε αντίθεση με τα υλικά PTFE που απαιτούν πολύπλοκη επεξεργασία τρυπών, το I-Tera MT40 είναι πλήρως συμβατό με τις τυπικές ροές εργασίας κατασκευής FR-4,κατάργηση ειδικών διαδικασιών επεξεργασίας και βελτίωση της συνέπειας της παραγωγήςΔιαθέσιμο σε διάφορα πάχους λαμινίου και προεξεργασίας με πολλαπλές επιλογές χαλκού, συμπεριλαμβανομένων HVLP, RTF και ενσωματωμένου χαλκού αντίστασης, υποστηρίζει ευέλικτη προσαρμογή για διπλής όψης,πολυεπίπεδα και υβριδικά PCB υψηλής ταχύτητας.
Βασικά πλεονεκτήματα απόδοσης
Σταθερή ηλεκτρική απόδοση χαμηλής απώλειας: Το σταθερό Dk 3,45 και το εξαιρετικά χαμηλό Df 0,0031 ελαχιστοποιούν την απώλεια εισαγωγής και την στρέβλωση του σήματος, ιδανικά για 5G RF, μικροκυμάτων και ψηφιακά κυκλώματα υψηλής ταχύτητας.
Εξαιρετική θερμική αξιοπιστία: Οι υψηλές τιμές Tg και Td, σε συνδυασμό με σταθερά χαρακτηριστικά CTE, αποτρέπουν την αποστρωματισμό και την δομική παραμόρφωση κατά τη διάρκεια συναρμολόγησης σε υψηλές θερμοκρασίες και μακροχρόνια λειτουργία.
Συμβατότητα διαδικασίας FR-4: Δεν απαιτεί ειδικές τεχνικές επεξεργασίας PTFE, εξασφαλίζοντας υψηλά ποσοστά απόδοσης και σταθερή παραγωγή παρτίδων για εμπορική μαζική παραγωγή.
Υψηλότερη περιβαλλοντική αντοχή: συμμόρφωση με το RoHS, ανθεκτικότητα σε CAF και χαμηλή απορρόφηση υγρασίας μόλις 0,1%, προσαρμοζόμενη σε περίπλοκα βιομηχανικά και εξωτερικά περιβάλλοντα εργασίας.
Διαφορετική ικανότητα προσαρμογής: Υποστηρίζει πολλαπλά βάρη χαλκού, τύπους γυάλινου υφάσματος και προδιαγραφές πάνελ, ικανοποιώντας διάφορες απαιτήσεις προσαρμογής PCB υψηλής ταχύτητας και RF.
Τυπικές εφαρμογές
Χάρη στις σταθερές διηλεκτρικές του επιδόσεις, την εξαιρετικά χαμηλή απώλεια σήματος, την εξαιρετική θερμική σταθερότητα και τη συμβατότητα με τη διαδικασία FR-4, τα Isola I-Tera MT40 PCB υψηλής ταχύτητας ταιριάζουν σε ένα ευρύ φάσμα υψηλών συχνοτήτων,σενάρια μικροκυμάτων και ψηφιακών συστημάτων υψηλής ταχύτητας:
Συσκευές επικοινωνίας 5G:Ιδανικό για μονάδες ραδιοσυχνοτήτων σταθμού βάσης 5G, δέκτες-αποδέκτες σήματος και υλικό ασύρματης επικοινωνίας που απαιτεί σταθερή ακεραιότητα σήματος υψηλής συχνότητας.
Συστήματα μικροκυμάτων και ραντάρ:Κατάλληλο για μονάδες ανίχνευσης μικροκυμάτων, εξοπλισμό ανίχνευσης ραντάρ ακρίβειας και ενότητες RF με αυστηρές απαιτήσεις χαμηλής απώλειας.
Ψηφιακό εξοπλισμό υψηλής ταχύτητας:Ιδανικό για μητρικές πλακέτες υψηλής ταχύτητας διακομιστών, βιομηχανικά κυκλώματα μετάδοσης υψηλής ταχύτητας και συσκευές επεξεργασίας δεδομένων για τη μείωση της καθυστέρησης και της στρέβλωσης του σήματος.
Βιομηχανικές ασύρματες μονάδες:Εφαρμόζεται ευρέως σε εμπορικούς εξοπλισμούς ασύρματης επικοινωνίας και βιομηχανικές μονάδες ελέγχου υψηλής συχνότητας που απαιτούν μακροχρόνια λειτουργική σταθερότητα.
Συμπεράσματα
Αυτό το εξατομικευμένο 2-στρώμα I-Tera MT40 PCB ενσωματώνει εξαιρετικά λεπτό υπόστρωμα, 1oz διπλής όψης χαλκό, βύθιση ασημένιο φινίρισμα και ακριβή μεταλλική επένδυση άκρη, αξιοποιώντας πλήρως MT40 ′s χαμηλή απώλεια,ιδιότητες υλικού ανθεκτικού σε υψηλές θερμοκρασίες και υψηλής σταθερότηταςΠαρέχει μια αξιόπιστη, οικονομικά αποδοτική εναλλακτική λύση στα ακριβά πλαίσια κυκλωμάτων PTFE,Παροχή σταθερών επιδόσεων σήματος και δομικής αντοχής για εμπορικές ψηφιακές εφαρμογές υψηλής ταχύτητας και εφαρμογές ραδιοσυχνοτήτων/μικροκυμάτων.
