εποξικό γυαλί ITEQ FR4 1.0mm ασημένιο PCB βύθισης πινάκων κυκλωμάτων 2 στρωμάτων

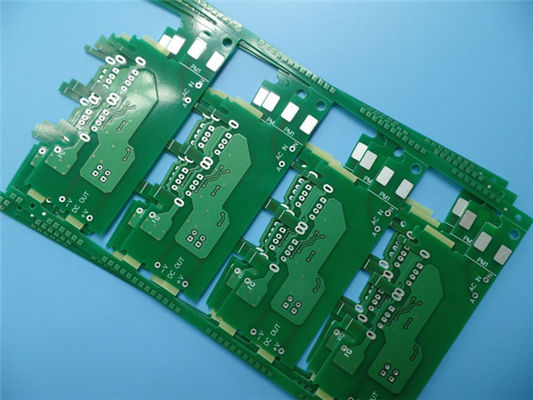

Μεγάλες Εικόνας : εποξικό γυαλί ITEQ FR4 1.0mm ασημένιο PCB βύθισης πινάκων κυκλωμάτων 2 στρωμάτων

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng
Πιστοποίηση:	UL, ISO9001, IATF16949
Αριθμό μοντέλου:	BIC-470.V1.0

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1PCS
Τιμή:	USD9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό bags+Cartons
Χρόνος παράδοσης:	8-9 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	5000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υλικό βάσεων:	FR-4	Αρίθμηση στρώματος:	2 στρώματα
Πάχος PCB:	1.0mm ±0.1	Μέγεθος PCB:	120 Χ 79mm=4PCS
Μάσκα ύλης συγκολλήσεως:	ΠΡΑΣΙΝΟΣ	Silkscreen:	Άσπρος
Βάρος χαλκού:	1oz	Η επιφάνεια τελειώνει:	Ασήμι βύθισης
Επισημαίνω:	1.0mm πίνακας κυκλωμάτων 2 στρώματος , ITEQ FR4 πίνακας κυκλωμάτων 2 στρώματος , Ασημένιο PCB βύθισης ITEQ FR4

Ασημένιο PCB βύθισης στο εποξικό γυαλί 1.0mm πίνακας κυκλωμάτων 2 στρώματος ITEQ FR-4 για το φορτιστή USB

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 2 τυπωμένου στρώμα πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με Tg 170°C για την εφαρμογή του φορτιστή USB. Είναι 1,0 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Nanya) και το ασήμι βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι από την Ταϊβάν ITEQ που παρέχει 4 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 30 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Σημαντική θερμική αντίσταση και κατάλληλος για την αμόλυβδη διαδικασία

Μπορέστε να είστε οριζόντια λειτουργία και έχει την υψηλή αποδοτικότητα

Επιθεώρηση AOI

Ικανοποίηση των αναγκών PCB σας από το πρωτότυπο στη μαζική παραγωγή.

αναφορά 12 ωρών

Ικανότητα PCB πρωτοτύπων

1.3 εφαρμογή

Ραδιόφωνο δρομολογητών

Προσαρμοστής Bluetooth για το PC

Ελεγκτής μηχανών

Καταδίωξη GSM

Διαποδιαμορφωτής HSDPA

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	120 Χ 79mm=4PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 layes
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 17.8um (0.5oz) +PLATE
	FR-4 0.8mm
	χαλκός - 17.8um (0.5oz) +PLATE
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	4mil/4mil
Ελάχιστες/μέγιστες τρύπες:	0.5/3.8mm
Αριθμός διαφορετικών τρυπών:	4
Αριθμός τρυπών τρυπανιών:	135
Αριθμός αλεσμένων αυλακώσεων:	1
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης	αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4, ITEQ ΑΥΤΌΣ-180A TG>170
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0oz
Τελικό ύψος του PCB:	1.0mm ±0.1
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Ασήμι βύθισης, Ag>0.15µm
Η μάσκα ύλης συγκολλήσεως ισχύει:	Κορυφή και κατώτατο σημείο, ελάχιστο 12micon.
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, lp-4G γ-05, Nanya παρεχόμενο
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου	Λευκό, s-380W, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), μέσω σκεπασμένου με τέντα.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.5 ITEQ φυλλόμορφο Prepreg: ΑΥΤΌΣ-180ATC/ΑΥΤΌΣ-180ABS

Ιδιοκτησία	Πάχος<0>		Thickness≧0.50 χιλ.		Μονάδες	Μέθοδος δοκιμής
	[0,0197 μέσα]		[0,0197 μέσα]		Μονάδες	Μέθοδος δοκιμής
	Χαρακτηριστική αξία	Προδιαγραφή	Χαρακτηριστική αξία	Προδιαγραφή	Μετρικός	ΕΠΙ-TM-650
	Χαρακτηριστική αξία	Προδιαγραφή	Χαρακτηριστική αξία	Προδιαγραφή	(Αγγλικά)	(ή όπως σημειώνεται)
Δύναμη φλούδας, ελάχιστη					N/mm	2.4.8
Α. φύλλο αλουμινίου χαλκού μικρής ακτινοβολίας και πολύ φύλλο αλουμινίου χαλκού μικρής ακτινοβολίας - όλα τα βάρη χαλκού > 17mm [0,669 mil]					(lb/inch)	2.4.8.2
Β. τυποποιημένο φύλλο αλουμινίου χαλκού σχεδιαγράμματος	0,88 (5,0)	0,70 (4,00)	0,88 (5,0)	0,70 (4,00)		2.4.8.3
1. Μετά από τη θερμική πίεση
2. Σε 125°C [257 Φ]
3. Μετά από τις λύσεις διαδικασίας	1.23 (7,0)	0,80 (4,57)	1.40 (8,0)	1.05 (6,00)
	1.05 (6,0)	0,70 (4,00)	1.23 (7,0)	0,70 (4,00)
	1.05 (6,0)	0,55 (3,14)	1.23 (7,0)	0,80 (4,57)
Ειδική αντίσταση όγκου, ελάχιστη					MW-εκατ.	2.5.17.1
Α. C-96/35/90	3.0x1010	106	--	--
Β. Μετά από την αντίσταση υγρασίας	--	--	3.0x1010	104
Γ. Στην ανυψωμένη θερμοκρασία ε-24/125	5.0x1010	103	1.0x1010	103
Ειδική αντίσταση επιφάνειας, ελάχιστη					MW	2.5.17.1
Α. C-96/35/90	3.0x1010	104	--	--
Β. Μετά από την αντίσταση υγρασίας	--	--	3.0x1010	104
Γ. Στην ανυψωμένη θερμοκρασία ε-24/125	4.0x1010	103	4.0x1010	103
Απορρόφηση υγρασίας, μέγιστη	--	--	0,12	0,8	%	2.6.2.1
Διηλεκτρική διακοπή, ελάχιστη	--	--	60	40	kV	2.5.6
Permittivity (περιεκτικότητα σε ρητίνη DK, 50%)		5.4		5.4	--
(Φυλλόμορφο & τοποθετημένο σε στρώματα Prepreg)
Α. 1MHz	4.4		4.4			2.5.5.9
Β. 1GHz	4.4		4.4
Γ. 2GHz	4.2		4.3			2.5.5.13
Δ. 5GHz	4.1		4.1
Ε. 10GHz	4		4.1
Εφαπτομένη απώλειας (Df, 50% περιεκτικότητα σε ρητίνη)		0,035		0,035	--
(Φυλλόμορφο & τοποθετημένο σε στρώματα Prepreg)
Α. 1MHz	0,015		0,014			2.5.5.9
Β. 1GHz	0,015		0,015
Γ. 2GHz	0,015		0,015			2.5.5.13
Δ. 5GHz	0,016		0,016
Ε. 10GHz	0,017		0,016
Κάμψης δύναμη, ελάχιστη					N/mm2	2.4.4
Α. κατεύθυνση μήκους	--	--	500-530	415	(lb/in2)
	--	--	(72,500-76,850)	-60.190
Β. διαγώνια κατεύθυνση	--	--	410-440	345
	--	--	(59,450-63,800)	-50.140
Αντίσταση τόξων, ελάχιστη	125	60	125	60	s	2.5.1
Θερμική πίεση 10 s σε 288°C [550.4F], ελάχιστο					Εκτίμηση	2.4.13.1
Α. Unetched	Πέρασμα	Πέρασμα οπτικό	Πέρασμα	Πέρασμα οπτικό
Β. χαραγμένος	Πέρασμα	Πέρασμα οπτικό	Πέρασμα	Πέρασμα οπτικό
Ηλεκτρική δύναμη, ελάχιστη	45	30	--	--	kV/mm	2.5.6.2
(Φυλλόμορφο & τοποθετημένο σε στρώματα Prepreg)	45	30	--	--	kV/mm	2.5.6.2
Εύφλεκτο,	Β-0	Β-0	Β-0	Β-0	Εκτίμηση	UL94
(Φυλλόμορφο & τοποθετημένο σε στρώματα Prepreg)	Β-0	Β-0	Β-0	Β-0	Εκτίμηση	UL94
Θερμοκρασία μετάβασης γυαλιού (DSC)	175	170 ελάχιστο	175	170 ελάχιστο	˚C	2.4.25
Θερμοκρασία αποσύνθεσης	--	--	345	340 ελάχιστο	˚C	2.4.24.6
Θερμοκρασία αποσύνθεσης	--	--	345	340 ελάχιστο	˚C	(απώλεια βάρους 5%)
X/Y άξονας CTE (40℃ σε 125℃)	--	--	10--13	--	PPM/˚C	2.4.24
Ζ-άξονας CTE						2.4.24
Α. άλφα 1	--	--	45	60 μέγιστο	PPM/˚C
Β. άλφα 2	--	--	210	300 μέγιστο	PPM/˚C
Γ. 50 έως 260 βαθμοί Γ	--	--	2.7	3,0 μέγιστο	%
Θερμική αντίσταση						2.4.24.1
Α. T260	--	--	>60	30 ελάχιστο	Πρακτικά
Β. T288	--	--	>30	15 ελάχιστο	Πρακτικά
Αντίσταση του CAF	--	--	Πέρασμα	AABUS	Το πέρασμα/αποτυγχάνει	2.6.25
