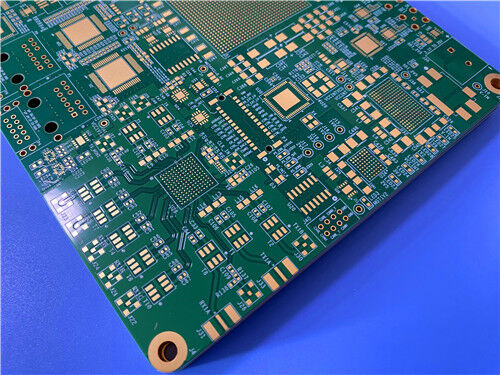

Το 14-Layer Megtron 6 High-Speed PCB είναι μια πλακέτα κυκλώματος πολλαπλών επιπέδων υψηλής αξιοπιστίας εξαιρετικά χαμηλών απωλειών, ιδανική για δικτύωση υψηλής ταχύτητας, κινητή επικοινωνία και ηλεκτρονικά συστήματα HDI υψηλής πυκνότητας. Υιοθετώντας το premium Panasonic Megtron 6 υπόστρωμα εξαιρετικά χαμηλών απωλειών, αυτό το PCB 14 στρωμάτων προσφέρει εξαιρετική διηλεκτρική σταθερότητα, ανώτερη θερμική αντίσταση και ακριβή απόδοση ελέγχου σύνθετης αντίστασης. Συμμορφώνεται πλήρως με τα αυστηρά βιομηχανικά πρότυπα IPC-3 για υποστήριξη μετάδοσης σήματος υψηλής συχνότητας και υψηλής ταχύτητας με ελάχιστη καθυστέρηση και εξασθένηση σήματος.
Αυτό το προσαρμοσμένο PCB υψηλής ταχύτητας υιοθετεί διαμόρφωση διαφοροποιημένου πάχους χαλκού: 1 oz εξωτερικά στρώματα χαλκού για σταθερή αγωγιμότητα υψηλής έντασης ρεύματος και αξιόπιστη απόδοση συγκόλλησης, και εσωτερικά στρώματα χαλκού 0,5 oz για δρομολόγηση λεπτής γραμμής και διάταξη υψηλής πυκνότητας. Το πάχος της τελικής σανίδας είναι 1,64 mm, με μονό μέγεθος 178,8×169 mm. Το προϊόν αποστέλλεται σε συνδυασμό πάνελ 2×2 (συνολικά 4 τεμάχια), με άκρα επεξεργασίας πλάτους 5 mm δεσμευμένα και στις τέσσερις πλευρές. Με πράσινη μάσκα συγκόλλησης και λευκή μεταξοτυπία και εξαιρετικής ποιότητας φινίρισμα επιφάνειας από νικέλιο-παλλάδιο-χρυσό, η πλακέτα εξασφαλίζει εξαιρετική αντοχή στην οξείδωση και σταθερή συγκόλληση. Υιοθετεί την τυπική τεχνολογία βύσματος ρητίνης IPC-4761 TYPE VII και την επαγγελματική αντιστοίχιση σύνθετης αντίστασης microstrip/stripline, ικανοποιώντας υψηλών προδιαγραφών παραγωγή παρτίδας PCB υψηλής ταχύτητας και μακροπρόθεσμες αξιόπιστες απαιτήσεις λειτουργίας.
Ακριβείς παράμετροι ελέγχου αντίστασης
Αυτό το Megtron 6 PCB 14 επιπέδων εφαρμόζει αυστηρό έλεγχο σύνθετης αντίστασης microstrip και stripline για σήματα μονού άκρου και διαφορικά, εξαλείφοντας την αντανάκλαση του σήματος υψηλής ταχύτητας, τη διασταύρωση και την παραμόρφωση κυματομορφής για να διασφαλιστεί η πλήρης ακεραιότητα του σήματος:
| Τύπος σύνθετης αντίστασης |
Αντίσταση στόχου |
Πλάτος γραμμής |
Διάστιχο |
| Microstrip |
50Ω |
0,2 χλστ |
- |
| Microstrip |
100Ω (Διαφορικό) |
0,1 χλστ |
0,101 χλστ |
| Stripline |
50Ω |
0,1 χλστ |
- |
| Stripline |
100Ω (Διαφορικό) |
0,2 χλστ |
0,102 χλστ |

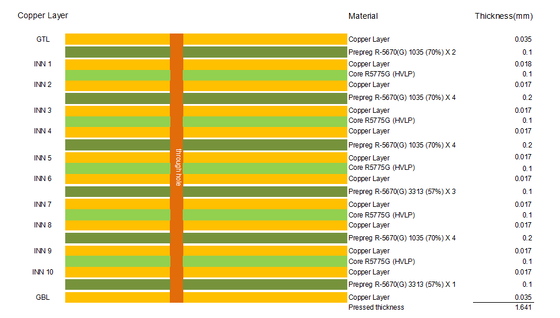

Προδιαγραφές PCB 14-στρώσεων Megtron 6
| Στοιχείο παραμέτρου |
Αναλυτικές Προδιαγραφές |
| Πλήθος στρωμάτων PCB |
PCB υψηλής ταχύτητας 14 επιπέδων εξαιρετικά χαμηλής απώλειας |
| Υλικό Βάσης |
Υπόστρωμα υψηλής ταχύτητας χαμηλών απωλειών Panasonic Megtron 6 |
| Τελειωμένο πάχος σανίδας |
1,64 χλστ |
| Πάχος χαλκού |
Εξωτερικό στρώμα: 1 oz; Εσωτερικό στρώμα: 0,5 oz |
| Επεξεργασία Επιφανειών |
Επιχρυσωμένο νικέλιο παλλάδιο |
| Μάσκα συγκόλλησης & Μεταξοτυπία |
Πράσινη μάσκα συγκόλλησης με λευκή μεταξοτυπία |
| Διάσταση και αποστολή πίνακα |
178,8×169 χιλιοστά, 4 τεμάχια (πάνελ 2×2), άκρες επεξεργασίας τεσσάρων πλευρών 5 χιλιοστών |
| Βασικές Διαδικασίες |
IPC-4761 Βούλωμα ρητίνης TYPE VII, ακριβής έλεγχος σύνθετης αντίστασης microstrip/stripline |
| Πρότυπο ποιότητας |
Βιομηχανικό πρότυπο υψηλής αξιοπιστίας IPC-3 |

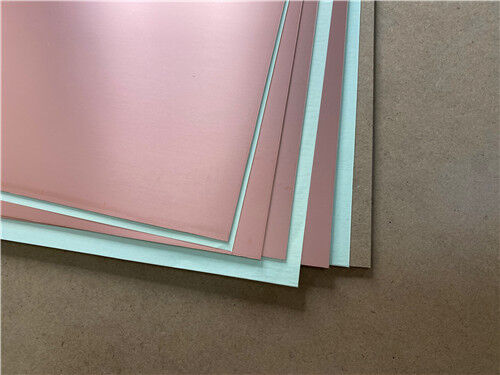

Τι είναι το Megtron 6; Υλικό PCB υψηλής ταχύτητας εξαιρετικά χαμηλών απωλειών
Το Megtron 6 είναι ένα υψηλής ποιότητας υπόστρωμα PCB υψηλής ταχύτητας με εξαιρετικά χαμηλές απώλειες, που χρησιμεύει ως το βιομηχανικό πρότυπο υλικό για υψηλής συχνότητας, υψηλής ταχύτητας ψηφιακά και HDIπολυστρωματικό κύκλωμασχέδια. Εξοπλισμένο με γυαλί χαμηλής ποιότητας Dk (R-5775) και ταιριαστό prepreg (R-5670), το Megtron 6 διαθέτει εξαιρετικά σταθερή διηλεκτρική απόδοση σε ευρυζωνικές ζώνες συχνοτήτων, καλύπτοντας τέλεια τις απαιτήσεις μετάδοσης σήματος υψηλής ταχύτητας για δικτύωση, κινητές επικοινωνίες και ασύρματες συσκευές.
Με εξαιρετικά χαμηλή διηλεκτρική σταθερά και συντελεστή διάχυσης, το Megtron 6 μειώνει αποτελεσματικά την απώλεια σήματος υψηλής ταχύτητας και την καθυστέρηση μετάδοσης. Παρέχει εξαιρετική θερμική σταθερότητα, χαμηλό συντελεστή θερμικής διαστολής και ανώτερη αντοχή στην υγρασία, διατηρώντας σταθερές φυσικές και ηλεκτρικές ιδιότητες υπό συγκόλληση σε υψηλή θερμοκρασία και μακροχρόνια λειτουργία υψηλού φορτίου. Υποστηρίζοντας το σχεδιασμό διασύνδεσης υψηλής πυκνότητας HDI και τις τυπικές ροές εργασιών βιομηχανικής επεξεργασίας, το Megtron 6 είναι το προτιμώμενο υπόστρωμα για εφαρμογές πολυστρωματικών PCB υψηλής ταχύτητας υψηλής ταχύτητας.
| Αριθμός ανταλλακτικού |
R-5775(K)/R-5670(K) |
R-5775(N)/R-5670(N) |
R-5775(G)/R-5775(G) |
| Tg (DSC) |
185 °C |
185 °C |
185 °C |
| Tg (DMA) |
210 °C |
210 °C |
210°C |
| Td (Θερμική αποσύνθεση) (°C) |
410 °C |
410 °C |
410 °C |
| T288 (Χωρίς Cu) (λεπτά) |
>120 λεπτά |
>120 λεπτά |
>120 λεπτά |
| T288 (Με Cu) (λεπτά) |
>120 λεπτά |
>120 λεπτά |
>120 λεπτά |
| CTE-Y |
14-16 ppm/°C |
14-16 ppm/°C |
14-16 ppm/°C |
| CTE-Y |
14-16 ppm/°C |
14-16 ppm/°C |
14-16 ppm/°C |
| CTE-Z |
45 ppm/°C |
45 ppm/°C |
45 ppm/°C |
| Άξονας Z CTE α2: Μέθοδος δοκιμής IPC-TM-650 2.4.24; Συνθήκη Α (ppm/℃) |
260 ppm/°C |
260 ppm/°C |
260 ppm/°C |
| Θερμική αγωγιμότητα, (W/m·Κ) |
0,42 W/m · Κ |
0,42 W/m · cm |
0,42 W/m · cm |
| Αντίσταση όγκου (MΩ·cm) |
1 x 10⁹ MΩ · cm |
1 x 10⁹ MΩ · cm |
1 x 10⁹ MΩ · cm |
| Επιφανειακή αντίσταση (mΩ) |
1 x 10⁸ MΩ |
1 x 10⁸ MΩ |
1 x 10⁸ MΩ |
| Διηλεκτρική σταθερά (Dk) @ 1Ghz; Μέθοδος δοκιμής IPC-TM-650; Κατάσταση Γ-24/23/50 |
3.4 |
3.4 |
3.4 |
| Διηλεκτρική σταθερά (Dk) @ 10 Ghz; Μέθοδος δοκιμής IPC-TM-650; Κατάσταση Γ-24/23/50 |
—— |
—— |
—— |
| Διηλεκτρική σταθερά (Dk) @ 12 Ghz; Μέθοδος δοκιμής Αντηχείο κυκλικού δίσκου ισορροπημένου τύπου. Κατάσταση Γ-24/23/50 |
3.4 |
3.4 |
3.4 |
| Df στο 1 GHz |
0,002 |
0,002 |
0,002 |
| Df στα 10 GHz |
—— |
—— |
—— |
| Df στα 12 GHz |
0,004 |
0,004 |
0,004 |
| Απορρόφηση νερού (%) |
0,14% |
0,14% |
0,14% |
| Αναλογία Poisson |
0.2 |
0.2 |
0.2 |
| Κάμψη στημόνι (MD) (GPa) |
19 GPa |
19 GPa |
19 GPa |
| Flexural Fill (TD) (GPa) |
18 GPa |
18 GPa |
18 GPa |
| Αντοχή φλοιού (1 Oz. Cu) (kN/m) |
0,8 (Cu:H-VLP) kN/m |
0,8 (Cu:H-VLP) kN/m |
0,8 (Cu:H-VLP) kN/m |
| Ευφλεκτότητα |
94V-0 |
94V-0 |
94V-0 |
Οδηγίες επεξεργασίας και αποθήκευσης Megtron 6
Τα ελάσματα και τα προεμποτίσματα Megtron 6 απαιτούν τυποποιημένες διαδικασίες αποθήκευσης και επεξεργασίας για να διατηρηθεί η βέλτιστη απόδοση εξαιρετικά χαμηλών απωλειών και η δομική σταθερότητα. Η επίπεδη αποθήκευση σε δροσερό και ξηρό περιβάλλον είναι υποχρεωτική για την αποφυγή κάμψης και επιφανειακών γρατσουνιών. Το Prepreg χρειάζεται συνθήκες αποθήκευσης κάτω από 23℃ και 50% RH, με μακροχρόνια αποθήκευση σε χαμηλή θερμοκρασία 5℃. Ο αθροιστικός ανοιχτός χρόνος εκτεθειμένου προεμποτίσματος δεν μπορεί να υπερβαίνει τις 8 ώρες για να αποτραπεί η απορρόφηση υγρασίας και η εξασθένηση της απόδοσης.
Τα εσωτερικά στρώματα υιοθετούν επαγγελματικό χημικό καθαρισμό και επεξεργασία οξειδίων. Προτιμάται η επεξεργασία οργανικής επίστρωσης υπεροξειδίου/θειικού οξέος για τη διασφάλιση σταθερής αντοχής μεταξύ των στρωμάτων. Η πλήρης επεξεργασία στεγνώματος αφαίρεσης υγρασίας στους 105℃ για 20-30 λεπτά εξαλείφει αποτελεσματικά την επιφανειακή και εσωτερική υγρασία, εξασφαλίζοντας υψηλή ποιότητα πλαστικοποίησης και μακροπρόθεσμη αξιοπιστία PCB.
Πεδία εφαρμογής Megtron 6 PCB
Εξοπλισμός δικτύωσης υψηλής ταχύτητας:Πίνακες βασικών δρομολογητών, κεντρικές πλακέτες μεταγωγέα δικτύου και μονάδες μετάδοσης σήματος υψηλής ταχύτητας
Κινητή και ασύρματη επικοινωνία:Ασύρματος τερματικός εξοπλισμός 5G/6G, πλακέτες κυκλωμάτων επεξεργασίας σήματος υψηλής συχνότητας
Συσκευές HDI υψηλής πυκνότητας:Πολυστρωματικές πλακέτες κυκλωμάτων HDI που απαιτούν σμίκρυνση και απόδοση υψηλής αξιοπιστίας
Υπολογιστής Υψηλής Απόδοσης:Backplanes υψηλής ταχύτητας διακομιστή, μονάδες αποθήκευσης δεδομένων και υπολογιστικών μονάδων υψηλής ταχύτητας
Σύναψη
Αυτό το PCB υψηλής ταχύτητας Megtron 6 14 επιπέδων είναι μια λύση κυκλώματος πολλαπλών επιπέδων εξαιρετικά χαμηλών απωλειών υψηλής ποιότητας για ψηφιακά συστήματα και συστήματα επικοινωνίας υψηλής ταχύτητας. Εξοπλισμένο με ακριβή έλεγχο σύνθετης αντίστασης μικρολωρίδας και λωρίδας, σχεδιασμό διπλού πάχους χαλκού και αξιόπιστο φινίρισμα επιφάνειας νικελίου-παλλάδιου-χρυσού, αυτό το PCB πάχους 1,64 mm παρέχει εξαιρετικά σταθερή ακεραιότητα σήματος υψηλής ταχύτητας και μακροπρόθεσμη λειτουργική αξιοπιστία. Είναι η ιδανική επιλογή για έργα δικτύωσης προηγμένης τεχνολογίας, ασύρματης επικοινωνίας και υπολογιστών υψηλής απόδοσης, υψηλής ταχύτητας προσαρμογής PCB.
