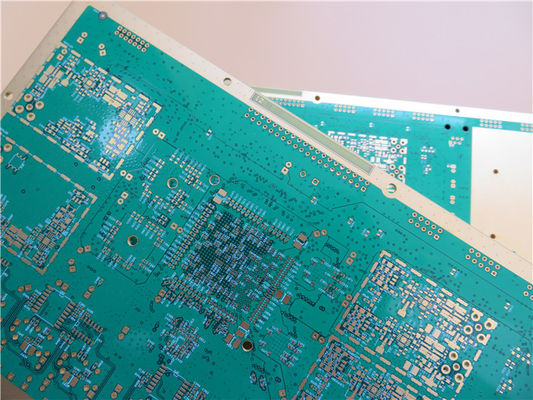

Πίνακας κυκλωμάτων βύθισης χρυσού PCB νικελίου/χρυσής επιφάνειας με BGA και Via In Pad για τη μετάδοση σήματος
1Γενική περιγραφή
Πρόκειται για ένα είδος πολυεπίπεδου PCB κατασκευασμένο σε FR-4 υπόστρωμα με Tg 135 ° C για την εφαρμογή της μετάδοσης σήματος με 12 στρώματα χαλκού.0 mm πάχος με λευκή μεταξένινη οθόνη (Taiyo) σε πράσινη μάσκα συγκόλλησης (Taiyo) και χρυσό βύθισης σε πακέταΤο βασικό υλικό είναι από την ITEQ που προμηθεύει PCB. Κατασκευάζονται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα Gerber που παρέχονται. Κάθε 20 πλακέτες είναι συσκευασμένες για αποστολή.
1.2 Χαρακτηριστικά και οφέλη
Συγκροτήματα χωρίς μόλυβδο με μέγιστη θερμοκρασία επανεξέτασης 260 °C.
Διάρκεια αποθήκευσης (Μπορεί να αποθηκευτεί για περισσότερο από 1 έτος σε σακούλα κενού)
Βελτιωμένη ταχύτητα μετάδοσης σήματος
Κατασκευή PCB σύμφωνα με τις απαιτούμενες προδιαγραφές.
Γρήγορη και έγκαιρη παράδοση
Υιοθετήθηκε από την UL και συμμορφώνεται με την οδηγία RoHS
Δυνατότητα πρωτότυπου PCB
1.3 Εφαρμογές
Ηλιακό φορτιστή μπαταριών
Παρακολούθηση οχημάτων
Αποδέκτης GPS
Μοντέμ SMS
Αντίθετα, η αντίστοιχη μέθοδος δεν ισχύει για την παραγωγή ηλεκτρικής ενέργειας.
Τηλεφωνικά συστήματα
1.4 Παράμετρος και δελτίο δεδομένων
| Μέγεθος PCB |
257 x 171,5mm = 1PCS = 1 σχεδιασμός |
| ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ |
Πολυεπίπεδη PCB |
| Αριθμός στρωμάτων |
12 στρώσεις |
| Συστατικά επιφανειακής τοποθέτησης |
Ναι. |
| Μέσα από εξαρτήματα τρύπας |
Ναι. |
| ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ |
χαλκό ------- TOP 17um ((1oz) + πλάκα 25um |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L02 35um ((1oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L03 35um ((1oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L04 35um ((1oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L05 35um ((1oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L06 35um ((1oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L07 35um ((1oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L08 35um ((1oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L09 35um ((1oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- L10 35um ((1oz) |
| 150um πυρήνας FR-4 |
| χάλκινο ------- L11 35um ((1oz) |
| 130 μμ προεπιμόρφωση 1080 x 2 |
| χάλκινο ------- BOT 17um ((0,5oz) + πλάκα 25um |
| ΤΕΧΝΟΓΙΑ |
|
| Ελάχιστο ίχνος και χώρος: |
4 χιλιοστά / 4 χιλιοστά |
| Ελάχιστες / μέγιστες τρύπες: |
00,25 mm / 3,0 mm |
| Αριθμός διαφόρων οπών: |
26 |
| Αριθμός τρυπών: |
4013 |
| Αριθμός σχισμάτων: |
0 |
| Αριθμός εσωτερικών διαχωρισμάτων: |
0 |
| Έλεγχος αντίστασης |
ΟΧΙ |
| ΥΛΟΔΟΣ ΠΑΡΟΣ |
|
| Εποξικό γυαλί: |
FR-4, ITEQ IT-140, Tg>135°C, er<5.4 |
| Τελικό εξωτερικό φύλλο: |
1 ουγκιά |
| Τελικό εσωτερικό φύλλο: |
1 ουγκιά |
| Τελικό ύψος PCB: |
20,0 mm ± 10% |
| Πλαστική και επικάλυψη |
|
| Τελεία επιφάνειας |
Χρυσός κατά βύθιση (ENIG) ((2 μ" πάνω από 100 μ" νικέλιο) |
| Η μάσκα συγκόλλησης εφαρμόζεται σε: |
Πάνω και κάτω, 12 μm ελάχιστο. |
| Χρώμα μάσκας συγκόλλησης: |
Πράσινο, PSR-2000GT600D, προμηθεύεται από την Taiyo. |
| Τύπος μάσκας συγκόλλησης: |
Επενδύσεις |
| ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ |
Διαδρομή |
| ΣΗΜΕΙΩΣΗ |
|
| Πλευρά του θρύλου του συστατικού |
Πάνω |
| Χρώμα του παραρτήματος |
Λευκό, IJR-4000 MW300, προμηθεύεται από την Taiyo. |
| Ονομασία ή λογότυπο του κατασκευαστή: |
Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή |
| Δίπλα |
Επικάλυψη μέσω τρύπας (PTH), μέσω σκηνών. |
| ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ |
Υπόδειγμα: |
| ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ |
|
| Διάσταση του διαγράμματος: |
0.0059" (0.15mm) |
| Επικάλυψη από χαρτόνια: |
0.0030" (0.076mm) |
| Ανεπάρκεια τρυπών: |
0.002" (0,05 mm) |
| Δοκιμή |
100% ηλεκτρική δοκιμή πριν από την αποστολή |
| Τύπος έργου τέχνης που πρέπει να παρασχεθεί |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ |
| ΧΟΡΙΟΣ Υπηρεσιών |
Παγκοσμίως, παγκοσμίως. |
1.5 Πλεονεκτήματα των πλακών PCB που περιέχουν ηλεκτρολόσιο νικέλιο και χρυσό βύθισης
(1) επίπεδη επιφάνεια
Το σημαντικότερο χαρακτηριστικό είναι ότι η επιφάνεια όλων των πλακιδίων είναι απόλυτα επίπεδη, αντιστοιχώντας στην υποκείμενη επιφάνεια χαλκού, με όλες τις άκρες των πλακιδίων και των τροχών να καλύπτονται από νικέλιο/χρυσό.
(2) Χαμηλό ποσοστό ελαττωμάτων
Ένας σημαντικός λόγος για την επιλογή προστασίας επιφάνειας από χρυσό βύθισης είναι το πολύ μειωμένο ποσοστό αποτυχίας κατά την συναρμολόγηση και τη συγκόλληση σε σύγκριση με τις επιφάνειες που καλύπτονται από συγκόλληση και ισοπεδώνονται με θερμό αέρα.Αυτό ισχύει ιδιαίτερα για τις λεπτές γραμμές των σανίδων με ένα κομμάτι γωνία του 0.5 mm (20 mils) ή λιγότερο.
(3) Ικανότητα συγκόλλησης
Η συγκόλληση είναι υψηλή, αλλά ο χρόνος συγκόλλησης είναι λίγο μεγαλύτερος (περίπου 5 δευτερόλεπτα) σε σύγκριση με την συγκόλληση κυμάτων (3 δευτερόλεπτα).
(4) Σταθερότητα διαστάσεων
Δεδομένου ότι οι πλάκες δεν υποβάλλονται σε θερμοκρασίες άνω των 90° C κατά τη διάρκεια της κατασκευής, η σταθερότητα των διαστάσεων είναι υψηλή. This is of great importance when screen-printing solder paste on fine-line SMT boards because a better fit between the stencil and the pattern is achieved than in the case of solder coated and hot-air leveled boards.
