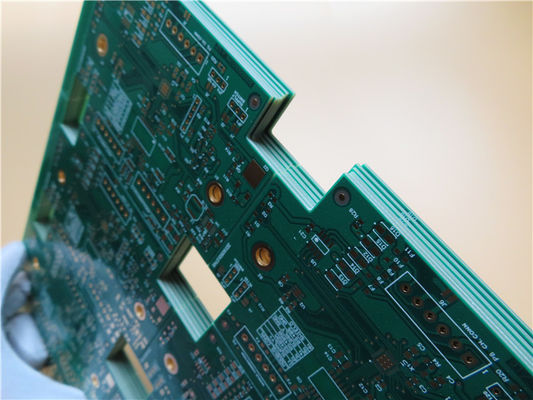

Ελεγχόμενο σύνθετη αντίσταση PCB χαλκού 1oz 8 στρώμα για ασύρματο HDMI

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-473.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

8 στρώματα

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

109.3 Χ 107.41mm=1PCS

Μάσκα ύλης συγκολλήσεως:

πράσινος

Silkscreen:

Άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Επισημαίνω:

1oz ελεγχόμενο σύνθετη αντίσταση PCB

8 ελεγχόμενο σύνθετη αντίσταση PCB στρώματος

πίνακας κυκλωμάτων 1oz HDMI

Περιγραφή προϊόντος

Ελεγχόμενος σύνθετη αντίσταση πίνακας κυκλωμάτων σύνθετης αντίστασης PCB διαφορικός PCB 8 στρωμάτων για ασύρματο HDMI

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 8 τυπωμένου στρώμα πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με Tg 170°C για την εφαρμογή ασύρματου HDMI. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης στα μαξιλάρια. Είναι επίσης ένα ελεγχόμενο σύνθετη αντίσταση PCB με τη σύνθετη αντίσταση ενιαίος-τελών και διαφορική σύνθετη αντίσταση που ελέγχεται επάνω σχετικά με το τοπ στρώμα και το κατώτατο στρώμα. Το υλικό βάσεων είναι από την Ταϊβάν ITEQ που παρέχει 1 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃

Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB.

Επιθεώρηση AOI

8000 τύποι των PCB το μήνα

αναφορά 12 ωρών

Δωρεάν panelization PCB

1.3 εφαρμογές

Προσαρμοστής USB

Dongle WiFi USB

Διαποδιαμορφωτής GPRS

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	109.3 Χ 107.41mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πολυστρωματικό PCB
Αριθμός στρωμάτων	8 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 18um ΤΟΠ στρώμα +plate (0.5oz)
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 35um (1oz) MidLayer 1
	FR-4 0.2mm
	χαλκός - 35um (1oz) MidLayer 2
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 35um (1oz) MidLayer 3
	FR-4 0.2mm
	χαλκός - 35um (1oz) MidLayer 4
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 35um (1oz) MidLayer 5
	FR-4 0.2mm
	χαλκός - 35um (1oz) MidLayer 6
	Prepreg 7628 (43%) 0.195mm
	χαλκός - 18um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	4mil/4mil
Ελάχιστες/μέγιστες τρύπες:	0.3/6.19mm
Αριθμός διαφορετικών τρυπών:	24
Αριθμός τρυπών τρυπανιών:	5158
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	Single-Ended πλάτος ιχνών: L1, L3, L6, 18 4MILS - 50 ωμ, διαφορικά ίχνος/διάστημα: τοπ στρώμα 5.1/6.0 mils -- 90 ωμ, 5,1/8 mils - 100 ωμ, L6 5,1/8 mils - 100 ωμ κατώτατο στρώμα 5,1 mil το /6 mils - 90 ωμ, mils 5.1mils/8 - 100 ωμ
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4 TG170℃, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό:	1oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1oz
Τελικό ύψος του PCB:	1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (26,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση, τρύπες γραμματοσήμων.
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), μέσω στο μαξιλάρι, ρητίνη μέσω του βουλώματος, μέσω καλυμμένος.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059» (0.15mm)
Επένδυση πινάκων:	0,0030» (0.076mm)
Ανοχή τρυπανιών:	0,002» (0.05mm)
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.5 χαρακτηριστική σύνθετη αντίσταση

Η χαρακτηριστική σύνθετη αντίσταση του αγωγού στον τυπωμένο πίνακα κυκλωμάτων είναι ένας σημαντικός δείκτης του σχεδίου κυκλωμάτων, ειδικά στο σχέδιο PCB του κυκλώματος υψηλής συχνότητας. Εάν η χαρακτηριστική σύνθετη αντίσταση του αγωγού είναι συνεπής και το ταίριασμα τη χαρακτηριστική σύνθετη αντίσταση που απαιτείται από τη συσκευή ή το σήμα πρέπει να λάβει υπόψη. Επομένως, αυτές οι δύο έννοιες στο σχέδιο αξιοπιστίας του σχεδίου PCB πρέπει να δοθούν την προσοχή.

Θα υπάρξει ποικίλη μετάδοση σημάτων στον αγωγό του πίνακα κυκλωμάτων. Για να αυξήσει το ποσοστό μετάδοσης, πρέπει να αυξήσει τη συχνότητά του. Λόγω των παραγόντων το ίδιο του κυκλώματος όπως η χαρακτική, πάχος σωρών, το πλάτος διαδρομής είναι και ούτω καθεξής διαφορετικό, θα προκαλέσει τις αλλαγές της αξίας σύνθετης αντίστασης, με συνέπεια τη διαστρέβλωση σημάτων του. Επομένως, η αξία σύνθετης αντίστασης του αγωγού στον πίνακα μεγάλων κυκλωμάτων πρέπει ελέγχω μέσα σε μια ορισμένη σειρά, γνωστή ως «έλεγχος σύνθετης αντίστασης». Οι παράγοντες που έχουν επιπτώσεις στη σύνθετη αντίσταση του PCB συνδέοντας με καλώδιο είναι κυρίως το πλάτος της διαδρομής χαλκού, το πάχος της διαδρομής χαλκού, η διηλεκτρική σταθερά του διηλεκτρικού, το πάχος του διηλεκτρικού, το πάχος του μαξιλαριού, η πορεία του επίγειου στρώματος, τα καλώδια γύρω από την καλωδίωση, κ.λπ. Έτσι η σύνθετη αντίσταση της καλωδίωσης στον πίνακα πρέπει να ελεγχθεί στο σχέδιο του PCB για να αποφύγει την αντανάκλαση σημάτων και άλλα ηλεκτρομαγνητικά ζητήματα ακεραιότητας παρέμβασης και σημάτων όσο το δυνατόν περισσότερο, για να εγγυηθεί τη σταθερότητα της πραγματικής χρήσης του πίνακα PCB. Μπορείτε να αναφερθείτε στον αντίστοιχο εμπειρικό τύπο για τη μέθοδο υπολογισμού micro-strip σύνθετης αντίστασης γραμμών και γραμμών λουρίδων στον πίνακα PCB.
