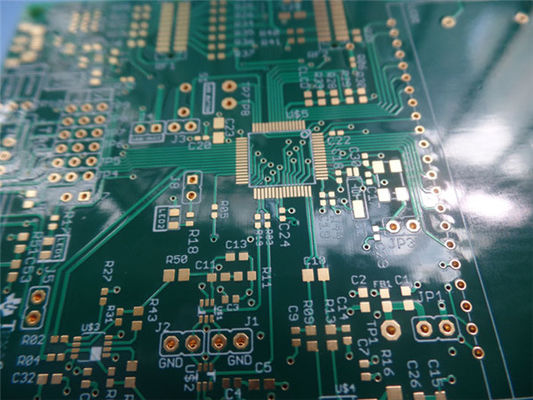

Αυτοκίνητος τυπωμένος πίνακας κυκλωμάτων υψηλής πυκνότητας FR4 Tg170 με το χρυσό βύθισης

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-477.V1.0

Υλικό Βάσης:

Καταμέτρηση επιπέδων:

6 στρώσεις

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

540,99 x 87,50 mm = 1UP

Μάσκα συγκόλλησης:

Πράσινος

Μεταξοτυπία:

λευκό

Βάρος χαλκού:

1 ουγκιά

Φινίρισμα επιφάνειας:

Χρυσός εμβάπτισης

Επισημαίνω:

Χρυσός αυτοκίνητος τυπωμένος πίνακας κυκλωμάτων βύθισης

Αυτοκίνητος τυπωμένος πίνακας κυκλωμάτων FR4 Tg170

PCB υψηλής πυκνότητας FR4 Tg170

Περιγραφή προϊόντος

Via in Pad PCB High Density Multilayer PCB Via Filled Circuit Board with Immersion Gold για συσκευές παρακολούθησης GPS

1.1 Γενική περιγραφή

Αυτός είναι ένας τύπος πλακέτας τυπωμένου κυκλώματος 6 στρώσεων που έχει κατασκευαστεί σε υπόστρωμα FR-4 Tg170 για την εφαρμογή συσκευών παρακολούθησης GPS. Έχει πάχος 1,6 χλστ. με λευκή μεταξοτυπία σε πράσινη μάσκα συγκόλλησης και χρυσό εμβάπτισης σε τακάκια. Το βασικό υλικό είναι από την ITEQ που παρέχει 1 επάνω μονή σανίδα. Vias με 0,3mm γεμίζονται με ρητίνη και επιμεταλλώνονται επίπεδα (μέσω του μαξιλαριού). Κατασκευάζονται σύμφωνα με το IPC 6012 Class 2 χρησιμοποιώντας δεδομένα Gerber που παρέχονται. Κάθε 25 σανίδες συσκευάζονται για αποστολή.

1.2 Χαρακτηριστικά και πλεονεκτήματα

Συμβατό με RoHS και κατάλληλο για ανάγκες υψηλής θερμικής αξιοπιστίας

Εξαιρετική επιπεδότητα επιφάνειας για εξαρτήματα τοποθετημένα σε CSP για μείωση του ποσοστού αστοχίας κατά τη συναρμολόγηση και τη συγκόλληση.

Δοκιμή αξιοπιστίας, δοκιμή αντίστασης μόνωσης και δοκιμή ιοντικής μόλυνσης

Συνεργείο 16000 τετραγωνικών μέτρων

Προσφορά 12 ωρών

Κανένα παράπονο ποιότητας δεν έχει σκοπό να εξοικονομήσει χρήματα

1.3 Εφαρμογές

Μετατροπείς

Δρομολογητής ADSL

Βιομηχανικός Υπολογιστής

Ανάλυση καιρού

1.4 Παράμετρος και φύλλο δεδομένων

Αριθμός στρωμάτων	6
Τύπος πίνακα	Πολυστρωματικό PCB
Μέγεθος σανίδας	54,99 x 87,50mm=1UP
Πάχος σανίδας	1,6mm +/-0,16
Υλικό Πίνακα	FR-4
Προμηθευτής υλικού σανίδας	ITEQ
Tg Αξία υλικού σανίδας	170 ℃

Πάχος PTH Cu	≥20 um (Δείτε λεπτομέρειες τοίχου τρύπας)
Εσωτερικό πάχος Iayer Cu	35 um (1 oz)
Πάχος επιφάνειας Cu	35 um (1 oz)

Τύπος μάσκας συγκόλλησης και αριθμός μοντέλου.	LPSM, PSR-2000GT600D
Προμηθευτής μάσκας συγκόλλησης	TAiYO
Χρώμα μάσκας συγκόλλησης	Πράσινος
Αριθμός μασκών συγκόλλησης	2
Πάχος μάσκας συγκόλλησης	13 μμ

Τύπος μελανιού Silkscreen	TAIYO, IJR-4000 MW300
Προμηθευτής Μεταξοτυπίας	TAIYO
Χρώμα μεταξοτυπίας	Λευκό
Αριθμός Μεταξοτυπίας	1

Mininum Trace (mil)	7 εκ
Ελάχιστο κενό (mil)	4,9 εκ

Φινίρισμα επιφάνειας	Χρυσός εμβάπτισης
Απαιτείται RoHS	Ναί
Warpage	0,25%
Τραπέζι τρυπανιού (mm)
Τ1	1.000
Τ2	3.175

Δοκιμή θερμικού σοκ	Πάσο, 288±5℃, 10 δευτερόλεπτα, 3 κύκλοι. Χωρίς αποκόλληση, χωρίς φουσκάλες.
Δοκιμή συγκολλητικότητας	Πάσο, 255±5℃,5 δευτερόλεπτα Περιοχή διαβροχής τουλάχιστον 95%
Λειτουργία	100% επιτυχής ηλεκτρική δοκιμή
Εργασία	Συμμόρφωση με IPC-A-600H & IPC-6012C Κλάση 2
Τραπέζι τρυπανιού (mm)	Τ1: 0,600
	Τ2: 0,700
	Τ3: 0,800
	Τ4: 1.000
	Τ5: 1.100
	Τ6: 1.250
	Τ7: 1.850
	Τ8: 4.000
	Τ9: 4.325

1.5 Σχεδιασμός για την κατασκευή (1)

Σειριακός ΑΡΙΘΜΟΣ	Διαδικασία	Είδος	Κατασκευαστική ικανότητα
			Μεγάλος όγκος (S<100 m²)	Μέσος όγκος (S<10 m²)	Πρωτότυπο (S<1m²)
			Μεγάλος όγκος (S<100 m²)	Μέσος όγκος (S<10 m²)	Πρωτότυπο (S<1m²)
1	Εσωτερικό στρώμα (18um, 35um, 70um κ.λπ. είναι φινιρισμένος χαλκός. Εάν δεν αναφέρεται χαλκός, το τελικό 1oz είναι η προεπιλεγμένη τιμή)	Ελάχ.απομόνωση στρωμάτων	0,1 χλστ	0,1 χλστ	0,06 χλστ
2		Ελάχ. διαδρομή και απόσταση	5/5 mil (18 um)	4/4 χιλιοστά (18 μ.μ.)	3/3,5 χιλιοστά (18 μ.μ.)
3			5/5 χιλιοστά (35 μ.μ.)	4/4 χιλιοστά (35 μ.μ.)	3/4 χιλιοστά (35 μ.μ.)
4			7/9 χιλιοστά (70 μ.μ.)	6/8 χιλιοστά (70 μ.μ.)	6/7 mil (70 um)
5			9/11 χιλιοστά (105 μ.μ.)	8/10 χιλιοστά (105 μ.μ.)	8/9 mil (105 um)
6			13/13 χιλιοστά (140 μ.)	12/12 mil (140 μ.)	12/11 χιλιοστά (140 μ.μ.)
7		Ελάχιστη απόσταση από τρυπάνι σε αγωγό	4 Layer 10mil,6 layer 10mil,8-12 layer 12mil	4 στρώσεις 8 χιλιοστά, 6 στρώματα 8 χιλιοστά, 8-12 στρώματα 10 χιλιοστά, 14-20 στρώματα 14 χιλιοστά, 22-32 στρώματα 18 χιλιοστά	4 στρώσεις 6 χιλιοστά, 6 στρώματα 6 χιλιοστά, 8-14 στρώματα 8 χιλιοστά, 16-22 στρώματα 12 χιλιοστά, 24-32 στρώματα 14 χιλιοστά
8		Ελάχιστο πλάτος δακτυλιοειδούς δακτυλίου στο εσωτερικό στρώμα	4 Layer 10mil (35um),≥6 Layer 14mil (35um)	4 Layer 8mil (35um),≥6 layer 12mil (35um)	4 στρώματα 6mil(35um),≥6 στρώμα 10mil(35um)
9		Πλάτος δακτυλίου απομόνωσης εσωτερικού στρώματος (Ελάχιστο)	10 mil (35um)	8mil (35um)	6mil (35um)
10		Ελάχιστη διάμετρος μαξιλαριού	20 mil (35 um)	16mil (35um)	16mil (35um)
11		Ελάχ. απόσταση από την άκρη της σανίδας στον αγωγό (χωρίς έκθεση σε χαλκό) (εσωτερικό στρώμα)	14 εκατ. (35 μ.μ.)	12 εκατ. (35 μ.))	8 εκατ. (35 μ.μ.)
12		Μέγιστο βάρος χαλκού (εσωτερικό στρώμα και εξωτερικό στρώμα)	3 OZ (105 um )	4 OZ (140 um)	6 OZ (210 um )
13		Πυρήνας με διαφορετικό φύλλο χαλκού και στις δύο πλευρές	/	18/35,35/70 μμ	18/35,35/70 μμ
