Πολυεπίπεδο PCB υψηλής θερμοκρασίας FR4 ENIG Πίνακας εκτυπωμένων κυκλωμάτων αυτοκινήτων για πίνακα ελέγχου PLC

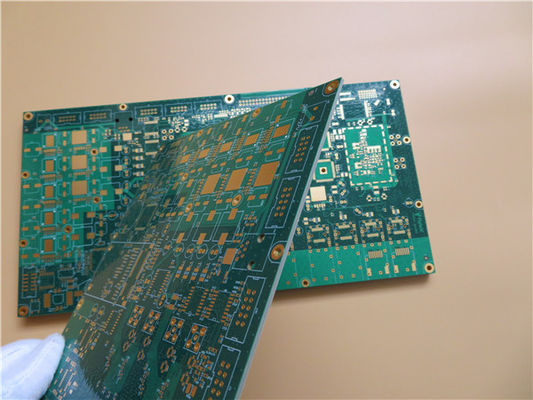

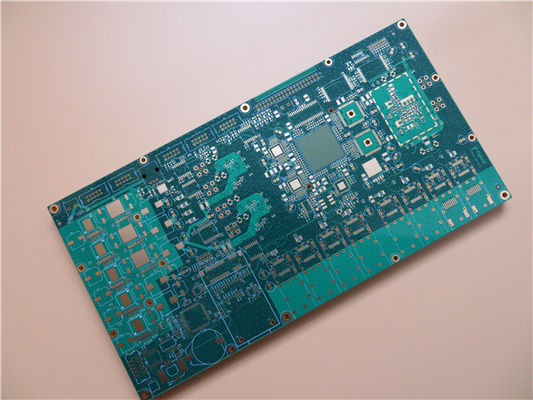

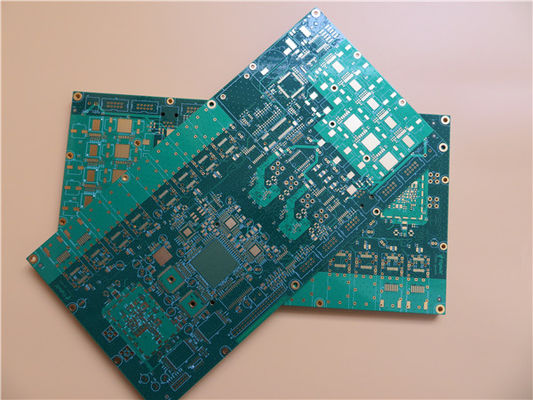

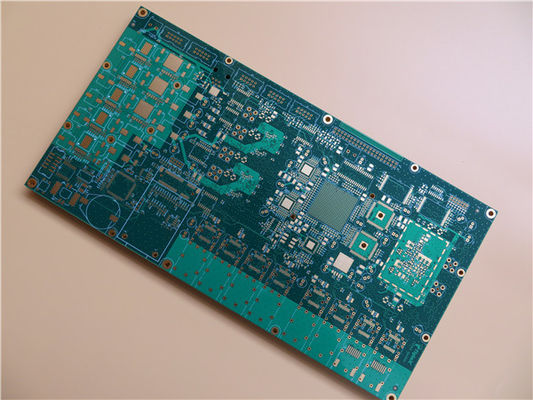

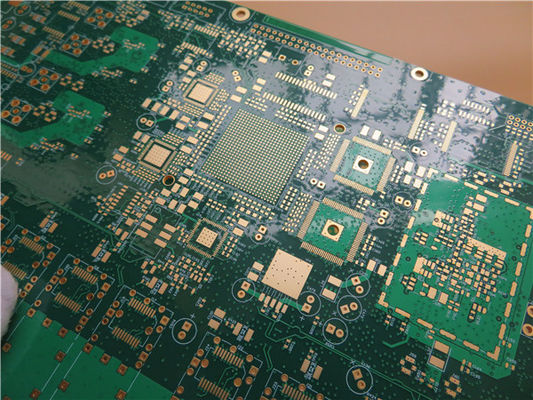

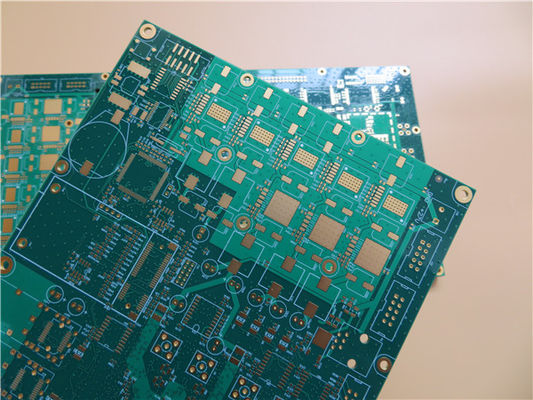

Μεγάλες Εικόνας : Πολυεπίπεδο PCB υψηλής θερμοκρασίας FR4 ENIG Πίνακας εκτυπωμένων κυκλωμάτων αυτοκινήτων για πίνακα ελέγχου PLC

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Bicheng
Πιστοποίηση:	UL, ISO9001, IATF16949
Αριθμό μοντέλου:	BIC-482.V1.0

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1pcs
Τιμή:	USD9.99-99.99
Συσκευασία λεπτομέρειες:	Κενό bags+Cartons
Χρόνος παράδοσης:	8-9 εργάσιμες ημέρες
Όροι πληρωμής:	T/T
Δυνατότητα προσφοράς:	5000pcs το μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Βασικό υλικό:	FR-4	Αριθμός στρωμάτων:	10 στρώσεις
Μοντέλο:	2.0+/-10% MM	Μέγεθος PCB:	168.38 x 273.34mm = 1 πάνω
Μάσκα συγκόλλησης:	Πράσινο	Σιδερένιο:	Λευκό
Βάρος χαλκού:	1 ουγκιά	Τελεία επιφάνειας:	ΕΝΙΓ
Επισημαίνω:	Υψηλός πίνακας κυκλωμάτων TG αυτοκίνητος τυπωμένος , ENIG αυτοκίνητος τυπωμένος πίνακας κυκλωμάτων , ENIG υψηλό TG PCB

Πολυεπίπεδο PCB 10 Επίπεδο κυκλωμάτων ποιότητας 10 στρωμάτων Χτισμένο σε υψηλό Tg FR-4 για πίνακα ελέγχου PLC

1Γενική περιγραφή

Αυτό είναι ένα είδος 10 στρωμάτων εκτυπωμένων κυκλωμάτων που είναι κατασκευασμένο σε FR-4 Tg170 υποστρώμα για την εφαρμογή των PLC ελέγχων.0 mm πάχος με λευκή μεταξένινη οθόνη σε πράσινη μάσκα συγκόλλησης και χρυσό βύθισης σε πλακίδιαΤο βασικό υλικό είναι από την Shengyi και παρέχει 1 επιφάνεια. Κατασκευάζονται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα Gerber που παρέχονται. Κάθε 20 επιφάνειες είναι συσκευασμένες για αποστολή.

1.2 Χαρακτηριστικά και οφέλη

Βιομηχανικό υλικό με υψηλό Tg (175 °C κατά DSC) και εξαιρετική θερμική αξιοπιστία.

Εξαιρετική υγρασία κατά τη συγκόλληση των εξαρτημάτων και μπορεί να αποφύγει τη διάβρωση του χαλκού.

Ο μηχανικός σχεδιασμός αποτρέπει τα προβλήματα από την προ-παραγωγή.

Υιοθετήθηκε από την UL και συμμορφώνεται με την οδηγία RoHS

1.3 Εφαρμογές

Ασύρματος προσαρμογέα USB

Ασύρματος δρομολογητής κριτικές

Λογική σκάλας

Προγραμματιζόμενοι ελεγκτές

1.4 Παράμετρος και δελτίο δεδομένων

Άρθρο	Περιγραφή		Περιεχόμενο

Αριθμός στρωμάτων	10 στρώσεις PCB		Δέκα στρώσεις
Τύπος πλάκας	Πολυεπίπεδα PCB		Πίνακες πολυεπίπεδων PCB
Μέγεθος της πλακέτας	168.38 x 273.34mm = 1 πάνω		168.38 x 273.34mm = 1 πάνω
Λαμινάνιο	Τύπος επικαλυμμένου		FR4
	Προμηθευτής		Σένγκι
	Tg		ΤΓ ¥170
	Τελικό πάχος		2.0+/-10% MM
Δυνατότητα εκτύπωσης	Δάχος PTH Cu		> 20 μm
	Εσωτερική στρώση Cu Δυνατότητα		1/10
	Δυνατότητα εκτόξευσης		35 μμ
Μάσκα συγκόλλησης	Τύπος υλικού		LP-4G G-05
	Προμηθευτής		Ναν Γιά.
	Χρώμα		Πράσινο
	Μονή / αμφότερες τις πλευρές		Και οι δύο πλευρές
	Δάχος S/M		>=10,0 μμ
	Δοκιμή ταινίας 3M		ΟΧΙ Απαλλαγή
Θρύλος	Τύπος υλικού		S-380W
	Προμηθευτής		Ταϊ Γιο
	Χρώμα		Λευκό
	Τοποθεσία		Και οι δύο πλευρές
	Δοκιμή ταινίας 3M		Μην ξεφλουδίζετε.
Κύκλος	Διάμετρος ίχνη (mm)		0.203+/-20%mm
	Διαστήματα (mm)		0.203+/- 20% mm
Αναγνωρισμός	Σημείωση UL		94V-0
	Λογότυπο εταιρείας		QM2
	Κωδικός ημερομηνίας		1017
	Τοποθεσία σήμανσης		ΚΑ
Επεξεργασία επιφάνειας	ΕΝΙΓ	Νικέλιο	100 u"
		Χρυσό	Δελτίο ΕΚ 6-1994, σημείο 1.
Δοκιμές αξιοπιστίας	Δοκιμή θερμικού σοκ		288±5°C, 10 δευτερόλεπτα, 3 κύκλοι
	δοκιμή ικανότητας συγκόλλησης		245±5°C
Λειτουργία	Ηλεκτρική δοκιμή		233+/-5°C
Τύπος	IPC-A 600H κλάση 2, IPC_6012C ΚΛΑΣΙΑ 2		100%
Εμφάνιση	Οπτική επιθεώρηση		100%
	Δύση και στροφή		<= 0,75%
Άλλα	Δυνατότητα εκτύπωσης		0.4±0,1 mm
	Γωνία		30+/- 5
Πίνακας γεώτρησης (mm)	- Όχι, όχι.	PTH/NPTH	Μέγεθος
	1	Y	0.500*1.00+/-0.075
	2	Y	0.508+/-0.075
	3	Y	0.610+/-0.075
	4	N	0.700+/-0.075
	5	Y	0.711+/-0.075
	6	Y	0.914+/-0.075
	7	N	1.118+/-0.075
	8	N	1.219+/-0.075
	9	N	1.524+/-0.075
	10	N	1.600+/-0.075
	11	Y	2.540+/-0.075
	12	Y	2.997+/-0.075
	13	N	3.500+/-0.075

1.5 Σχεδιασμός για κατασκευή (6)

Αριθμός σειράς.	Διαδικασία	Άρθρο	Κατασκευαστική ικανότητα
			Μεγάλος όγκος (S<100 m2)	Μέσος όγκος (S<10 m2)	Πρωτότυπο ((S<1m2)

80	Ειδικές ανοχές	Δέσμευση πλάκας δοκιμής ιπτάμενου ανιχνευτή	00,6-4,0 mm
81		Μέγεθος πάνελ δοκιμής ιπτάμενου ανιχνευτή	Μέγεθος ≤900X600mm, Μικρό μέγεθος μπορεί να αντισταθμιστεί μέσω διαδικασίας κατασκευής
82		Μέγεθος πάνελ μεθόδου δοκιμής φωτιστικού	Μέγεθος≤460X380mm, Μικρό μέγεθος μπορεί να αντισταθμιστεί μέσω διαδικασίας κατασκευής
83		Μέθοδος δοκιμής πάχους πλάκας του φωτιστικού	00,4-6,0 mm
84		Ανεπάρκεια τρύπας συνδεδεμένου με την πρέσα	±2mil
85		Ανεκτικότητα της NPTH	±2mil
86		Ανεκτικότητα πάχους PCB	1.0mm≥ πάχος PCB, ανοχή ±0,1mm;1,0mm≤ πάχος PCB, ανοχή ±10%
87		Ανεπάρκεια βάθους της τρύπας αντιβύθισης	±0,2 mm
88		Ανοχή βάθους τυφλής τρύπας	±0,2 mm
89		Μέγιστο μέγεθος αποστολής	Μέγεθος≤1200X600mm ((Δύο πλευρές, δεν απαιτείται δοκιμή)
90			Μέγεθος≤1000X600mm ((Πολλαπλά στρώματα, δεν απαιτείται δοκιμή)
91		Ελάχιστο μέγεθος αποστολής	10X10 χιλιοστά
92		Δάχος PCB του HASL	0.8-3.0mm ((Τηλίδα μικρότερη από 0,5mm πρέπει να χρησιμοποιείται μέσω πρίζας ή σκηνής μάσκας)
93		Μέγεθος PCB HASL	Μέγεθος≤600X460mm
94		Μοντέλο	0.15-7.0mm
95		Βαθμός V αυλάκισης	00,8-3,2 mm
96		Απόσταση μη συνεχούς v-σχισμής	≥ 7 mm
97		Μέγιστη διάμετρος τρυπών	Μέγεθος≤6,5 mm (Χρησιμοποιείται αντεπίπεδο ή δρομολογητής για τρύπες μεγαλύτερες των 6,5 mm, ελάχιστη ανοχή ±0,1 mm)
98		Μέγιστη διάμετρος του ελαττωματικού	Μέγεθος≤6,5mm Countersink μπορεί να χρησιμοποιηθεί ως τρυπάνι ή δρομολογητής)
99		Απόσταση από το μπιβέλ	Μέγεθος ≥ 11 mm	Μέγεθος ≥ 5 mm	Μέγεθος ≥ 5 mm
100		Μέγεθος της αποφλοιούμενης μάσκας	00,2-1,5 mm ±0,15 mm

Πολυεπίπεδο PCB υψηλής θερμοκρασίας FR4 ENIG Πίνακας εκτυπωμένων κυκλωμάτων αυτοκινήτων για πίνακα ελέγχου PLC 1
