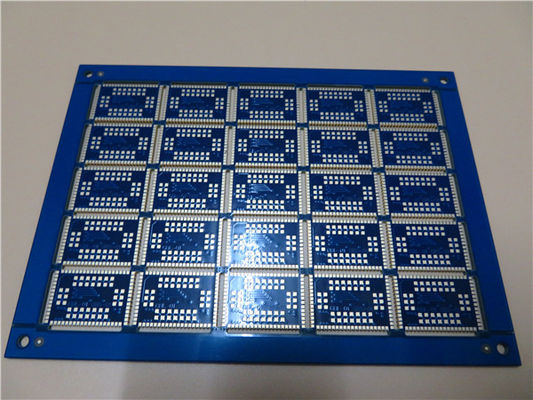

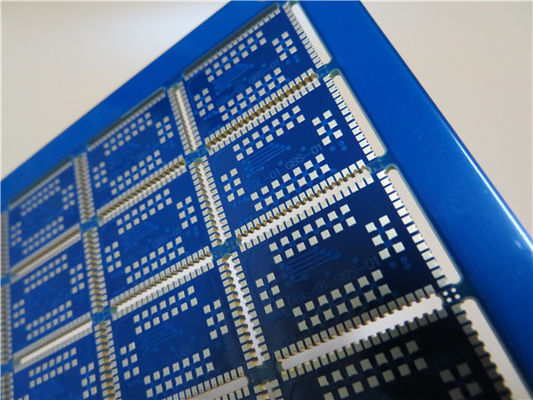

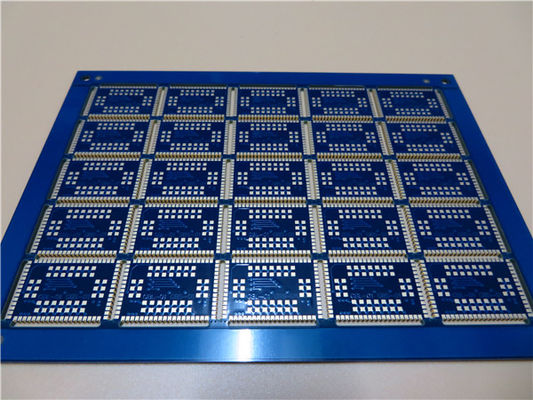

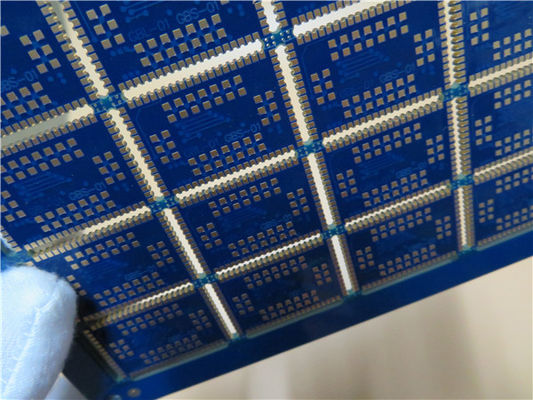

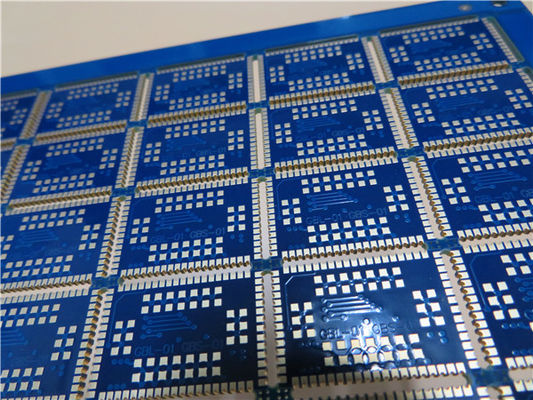

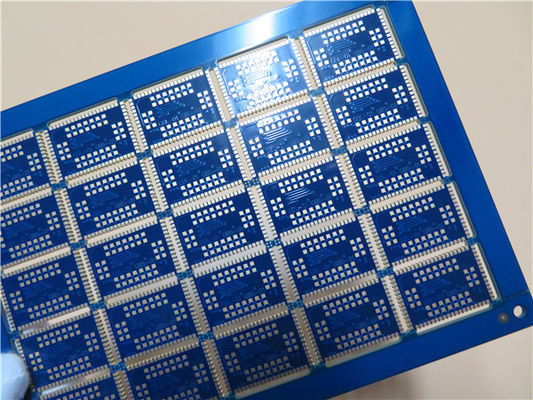

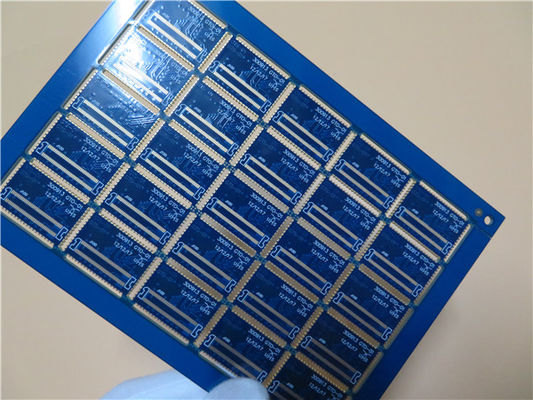

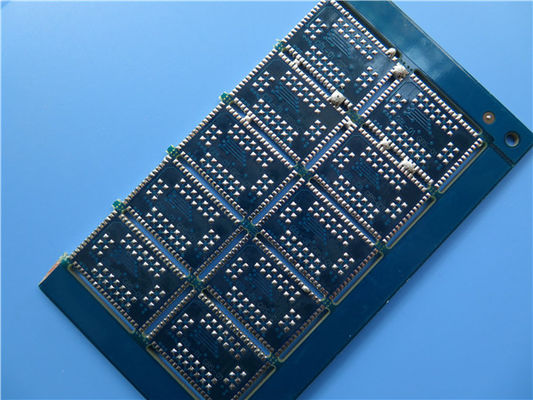

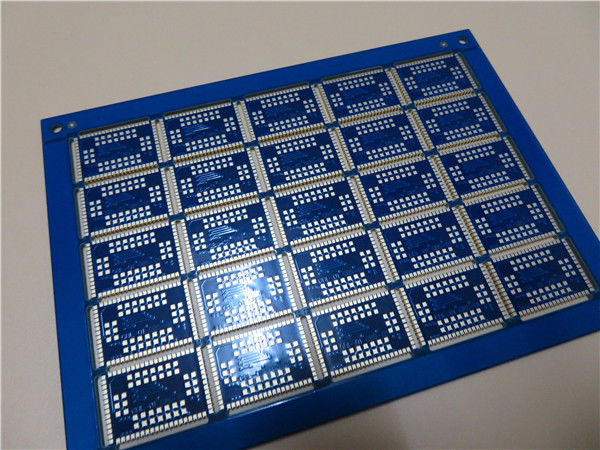

Πολυεπίπεδο PCB Blue Solder Mask Copper 35um Circuit Board With Edge Castellated Plating (Πλακέτο κυκλωμάτων με πολυεπίπεδο PCB)

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-484.V1.0

Υλικό Βάσης:

Καταμέτρηση επιπέδων:

4 στρώματα

Πάχος PCB:

1.6mm ±0.16

Μέγεθος PCB:

160.06 x 114,2mm = 25PCS

Μάσκα συγκόλλησης:

Μεταξοτυπία:

λευκό

Βάρος χαλκού:

Εξωτερικό στρώμα 35 εσωτερικό στρώμα 18 um/um

Φινίρισμα επιφάνειας:

Χρυσός εμβάπτισης

Επισημαίνω:

Πυργωτός πολυστρωματικός πίνακας κυκλωμάτων PCB

35um πολυστρωματικός πίνακας κυκλωμάτων PCB

35um πυργωτός πίνακας κυκλωμάτων

Περιγραφή προϊόντος

Πρωτότυπο PCB κατασκευή πολυεπίπεδο PCB πλακέτα κατασκευασμένο σε FR-4 με Edge Catellated Plating

1Γενική περιγραφή

Αυτό είναι ένα είδος πολυεπίπεδου PCB κατασκευασμένο σε FR-4 υπόστρωμα με Tg 135 ° C για την εφαρμογή των ατομικών επιταχυντών.6 mm πάχος με λευκή μεταξοειδή οθόνη (Taiyo) σε μπλε μάσκα συγκόλλησης (Onstatic) και χρυσό βύθισης σε πλακίδιαΤο βασικό υλικό είναι από την Shengyi που προμηθεύει 25 PCB ανά πάνελ. Κατασκευάζονται σύμφωνα με το IPC 6012 Κλάση 2 χρησιμοποιώντας τα δεδομένα Gerber που παρέχονται. Κάθε 25 πάνελ είναι συσκευασμένα για αποστολή.

1.2 Χαρακτηριστικά και οφέλη

Συγκροτήματα χωρίς μόλυβδο με μέγιστη θερμοκρασία επανεξέτασης 260 °C.

Καλή αντοχή στην οξείδωση και καλή απώλεια θερμότητας.

Καλή επίδραση προστασίας

Ηλεκτρική δοκιμή και δοκιμή υψηλής τάσης

8000 τύποι PCB ανά μήνα

Δεν υπάρχει ελάχιστη ποσότητα παραγγελίας. Ένα κομμάτι είναι διαθέσιμο.

Δωρεάν δοκιμή πρωτοτύπου PCB

1.3 Εφαρμογές

Συσκευή εντοπισμού GPS

Μετασχηματιστές ηλεκτρικής ενέργειας

Μόντεμ USB

Φορητά ηχητικά συστήματα

Παίκτης παιχνιδιού

1.4 Παράμετρος και δελτίο δεδομένων

Μέγεθος PCB	160.06 x 114,2mm = 25PCS
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ	Πολυεπίπεδη PCB
Αριθμός στρωμάτων	4 στρώσεις PCB
Συστατικά επιφανειακής τοποθέτησης	Ναι.
Μέσα από εξαρτήματα τρύπας	Ναι.
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ	Επάνω στρώμα --- 0,018 mm +επεξεργασία
	PP 2116 (54%) + 1080 ((64%) + 2116 ((54%)
	Εσωτερικό στρώμα 1 --- 0,018 mm
	Σημείο FR-4 --- 0,79 mm
	Εσωτερικό στρώμα 2 --- 0,018 mm
	PP 2116 (54%) + 1080 ((64%) + 2116 ((54%)
	Πιο κάτω στρώμα --- 0,018 mm +επεξεργασία
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος:	70,8 χιλιοστά / 7,1 χιλιοστά
Ελάχιστες / μέγιστες τρύπες:	00,4 mm /3,175 mm
Αριθμός διαφόρων οπών:	5
Αριθμός τρυπών:	491
Αριθμός σχισμάτων:	60
Αριθμός εσωτερικών διαχωρισμάτων:	0
Ελέγχος αντίστασης:	0
Αριθμός χρυσού δακτύλου:	0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί:	FR-4 Tg135°C, S1141, Shengyi
Τελικό εξωτερικό φύλλο:	1 ουγγιά
Τελικό εσωτερικό φύλλο:	0.5 ουγκιές
Τελικό ύψος PCB:	10,6 mm ± 0.16
Πλαστική και επικάλυψη
Τελεία επιφάνειας	Χρυσός βύθισης (22,5%) 0,1 μm επί 3 μm νικέλιο
Η μάσκα συγκόλλησης εφαρμόζεται σε:	Πάνω και κάτω, 12μm ελάχιστο
Χρώμα μάσκας συγκόλλησης:	Μπλε, R-500 BL, Onstatic
Τύπος μάσκας συγκόλλησης:	Επενδύσεις
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ	Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού	Πάνω και κάτω.
Χρώμα του παραρτήματος	Λευκό, S-380W, Taiyo
Ονομασία ή λογότυπο του κατασκευαστή:	Σημειώνεται στο πίνακα σε έναν μαέστρο και στα πόδια Ελεύθερη περιοχή
Δίπλα	μετρημένη σε τρύπα (PTH), ελάχιστου μεγέθους 0,3 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ	Υπόδειγμα:
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος:	0.0059"
Επικάλυψη από χαρτόνια:	0.0029"
Ανεπάρκεια τρυπών:	0.002"
Δοκιμή	100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών	Παγκοσμίως, παγκοσμίως.

1.5 Ικανότητα ταχείας παράδοσης

Τύποι	Κανονικός χρόνος εκτέλεσης (1 εκατ.²)	Γρήγορος χρόνος εκτέλεσης (1 εκατ.²)
2 λίτρα	5 ημέρες	1 ημέρα
4L	5 ημέρες	2 ημέρες
6L	6 ημέρες	3 ημέρες
8L	7 ημέρες	4 ημέρες
10 λίτρα	9 ημέρες	6 ημέρες
12 λίτρα	10 ημέρες	6 ημέρες
14L	13 ημέρες	7 ημέρες
16L	14 ημέρες	7 ημέρες
18L	15 ημέρες	9 ημέρες
20 λίτρα	16 ημέρες	10 ημέρες
22L	17 ημέρες	11 ημέρες
24L	18 ημέρες	12 ημέρες
26L	19 ημέρες	13 ημέρες
28L	20 ημέρες	14 ημέρες
30 λίτρα	21 ημέρες	15 ημέρες
32L	22 ημέρες	16 ημέρες
>32 στρώματα	Αναμένεται	Αναμένεται

Σημείωση:

1- Ο χρόνος προετοιμασίας είναι για νέα παραγγελία.

2- Εκτός από την Κυριακή, τις αργίες

3- Υπάρχει περιορισμός παραγγελιών κάθε μέρα.

4.Αποκλείεται ο χρόνος αποστολής

5Εξαιρούνται ειδικές τεχνικές, όπως βαρύ χαλκό, αποφλοιώσιμη μάσκα, τυφλή/θαμμένη μέθοδος κλπ.

6- Εξαιρούνται οι επικοινωνίες για τεχνικές ερωτήσεις.
