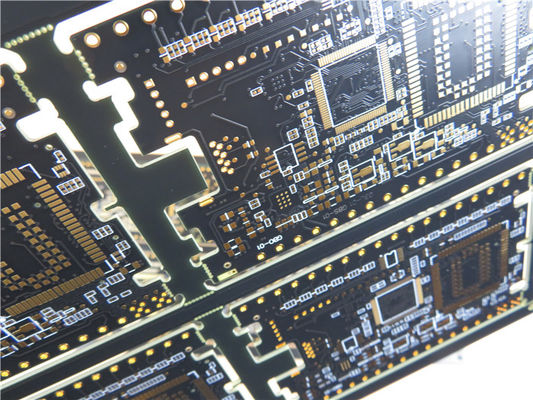

4 τα στρώματα PCB χαλκού 35um FR4 επιβιβάζονται στη ματ μαύρη μάσκα

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-485.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

4 στρώματα

Πάχος PCB:

1.6mm

Μέγεθος PCB:

320 PC Χ 151=6

Μάσκα ύλης συγκολλήσεως:

Ο ματ Μαύρος

Silkscreen:

Άσπρος

Βάρος χαλκού:

Εξωτερικό στρώμα 35 εσωτερικό στρώμα 18 um/um

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Επισημαίνω:

4 FR4 στρώματα πινάκων PCB

Πίνακας PCB χαλκού 35um FR4

Χαλκός 35um πίνακας 4 PCB στρώματος

Περιγραφή προϊόντος

Επεξεργασία δειγμάτων PCB πρωτοτύπων με τη σύνθετη αντίσταση 50 ωμ που στηρίζεται σε FR-4 με το ματ μαύρο χρυσό μασκών και βύθισης

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 4 στρωμάτων ελεγχόμενου σύνθετη αντίσταση PCB που στηρίζεται στο υπόστρωμα FR-4 με Tg 170°C για την εφαρμογή POS του συστήματος. συνεπίπεδη σύνθετη αντίσταση 50 ωμ με το διάστημα 15mil track/11mil στο κατώτατο στρώμα 4. Είναι 1,60 χιλ. παχύ, το λευκό στη ματ μαύρη μάσκα ύλης συγκολλήσεως που καλύπτει και τις πλευρές και το χρυσό βύθισης στα μαξιλάρια. Το υλικό βάσεων είναι FR-4 IT180 από την εταιρία ITEQ, ολόκληρος πίνακας που παρέχει 6 PCBs ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Υλικό βιομηχανικών προτύπων με υψηλό Tg (175℃ από DSC) και την άριστη θερμική αξιοπιστία

Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃

Άριστο planarity επιφάνειας, χρήσιμο για PCBs με τις συσκευασίες BGA να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης

Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή

Διαφοροποιημένη μέθοδος ναυτιλίας

Κατηγορία 3 κατηγορίας 2/ΕΠΙ ΕΠΙ

1.3 εφαρμογές

Γεννήτρια RF

Ακολουθώντας ΠΣΤ

Μοχλοί μετατόπισης φάσης

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	320 PC Χ 151=6
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πολυστρωματικό PCB
Αριθμός στρωμάτων	4 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 17.8um ΤΟΠ στρώμα +plate (0.5oz)
	Prepreg 0.21mm
	χαλκός - 17.8um (0.5oz) MidLayer 1
	FR-4 1.0mm
	χαλκός - 17.8um (0.5oz) MidLayer 2
	Prepreg 0.21mm
	χαλκός - 17.8um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	5,9 mil/5,9 mil
Ελάχιστες/μέγιστες τρύπες:	0,3 χιλ./3,175 χιλ.
Αριθμός διαφορετικών τρυπών:	9
Αριθμός τρυπών τρυπανιών:	1120
Αριθμός αλεσμένων αυλακώσεων:	24
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	συνεπίπεδη σύνθετη αντίσταση 50 ωμ με το διάστημα 15mil track/11mil στο κατώτατο στρώμα 4
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4 Tg170℃, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	0,5 oz
Τελικό ύψος του PCB:	1,6 χιλ. ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (22,1%) 0.1µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Ο ματ Μαύρος, PSR-2000 ME8-160PS
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο
Χρώμα του συστατικού μύθου	Λευκό, s-380W, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.

1.5 ικανότητα της γρήγορης παράδοσης

Τύποι	Κανονική χρονική ανοχή (≦1㎡)	Γρήγορη χρονική ανοχή (≦1㎡)
2L	5 ημέρες	1 ημέρα
4L	5 ημέρες	2 ημέρες
6L	6 ημέρες	3 ημέρες
8L	7 ημέρες	4 ημέρες
10L	9 ημέρες	6 ημέρες
12L	10 ημέρες	6 ημέρες
14L	13 ημέρες	7 ημέρες
16L	14 ημέρες	7 ημέρες
18L	15 ημέρες	9 ημέρες
20L	16 ημέρες	10 ημέρες
22L	17 ημέρες	11 ημέρες
24L	18 ημέρες	12 ημέρες
26L	19 ημέρες	13 ημέρες
28L	20 ημέρες	14 ημέρες
30L	21 ημέρες	15 ημέρες
32L	22 ημέρες	16 ημέρες
>32 στρώματα	Εκκρεμής	Εκκρεμής

Σημείωση:

1.The η χρονική ανοχή είναι για τη νέα διαταγή.

2.Exclude η Κυριακή, διακοπές.

3.There είναι περιορισμός διαταγής κάθε μέρα.

4.Exclude χρόνος ναυτιλίας.

5.Exclude ειδικές τεχνικές, ο βαρύς χαλκός, η peelable μάσκα, τυφλοί/που θάβονται όπως μέσω του κ.λπ.

6.Exclude επικοινωνίες για τις ερωτήσεις εφαρμοσμένης μηχανικής.
