1oz RF PCB μονοστρώματος επιφάνειας εκτυπωμένου κυκλώματος με HASL χωρίς μόλυβδο

1oz RF PCB μονοστρώματος επιφάνειας εκτυπωμένου κυκλώματος με HASL χωρίς μόλυβδο

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-487.V1.0
Βασικό υλικό:
FR-4
Αριθμός στρωμάτων:
1 στρώμα
Μοντέλο:
1.6mm ±0.16
Μέγεθος PCB:
62 x 41,6mm = 1PCS
Μάσκα συγκόλλησης:
Σχολιάστε πράσινο
Βάρος χαλκού:
1 ουγκιά
Τελεία επιφάνειας:
Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο
Επισημαίνω:

Ενιαίος τυπωμένος στρώμα πίνακας κυκλωμάτων HASL

,

1oz ενιαίος τυπωμένος στρώμα πίνακας κυκλωμάτων

,

1oz ενιαίος πλαισιωμένος πίνακας PCB

Περιγραφή προϊόντος

Το ενιαίο στρώμα τύπωσε τον πίνακα κυκλωμάτων ενιαίο πλαισιωμένος FR-4 PCB με HASL αμόλυβδο για το διακόπτη

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος ενιαίου τυπωμένου στρώμα πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με Tg 130°C για την εφαρμογή του διακόπτη. Είναι 1,6 χιλ. παχύ χωρίς στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και HASL στα μαξιλάρια. Το υλικό βάσεων είναι από την Ταϊβάν ITEQ που παρέχει 1 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Το άριστο βρέξιμο κατά τη διάρκεια της συστατικής συγκόλλησης και αυτό μπορεί να αποφύγει τη διάβρωση χαλκού.
Σωστή οδηγία κατασκευής (MI)
Ελεύθερο shim διάτρητων που στέλνεται για το νέο χρήστη

1.3 εφαρμογές
Ηλεκτρικοί κινητήρες
Υπαίθρια κεραία WiFi
Γεννήτρια κυματοειδούς
Απομονωμένος μετατροπέας ΣΥΝΕΧΟΥΣ συνεχούς ρεύματος
Φυσικά συστήματα ελέγχου προσπέλασης

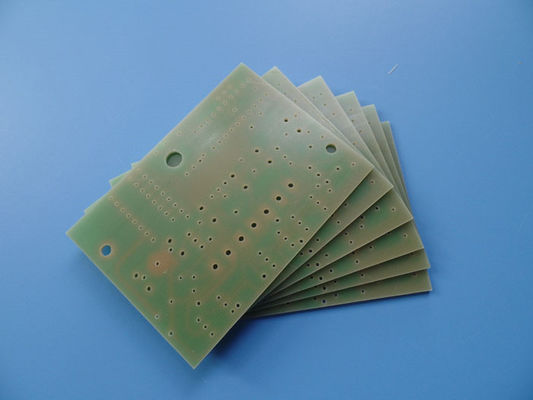

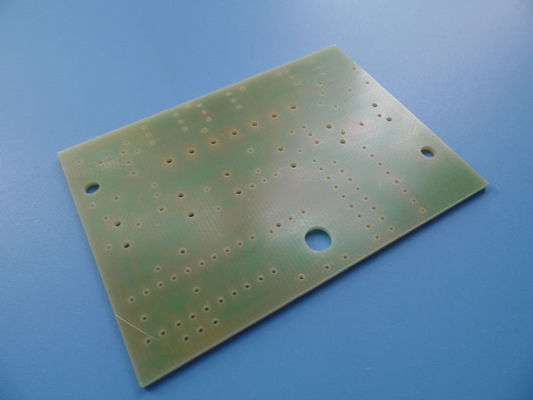

1oz RF PCB μονοστρώματος επιφάνειας εκτυπωμένου κυκλώματος με HASL χωρίς μόλυβδο 0

1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB 62 Χ 41.6mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Ενιαίο πλαισιωμένο PCB
Αριθμός στρωμάτων 1 στρώμα
Η επιφάνεια τοποθετεί τα συστατικά αριθ.
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1oz) ΤΟΠ στρώμα
FR-4 1,5 χιλ.
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 8mil/9mil
Ελάχιστες/μέγιστες τρύπες: 0.5/7.1mm
Αριθμός διαφορετικών τρυπών: 5
Αριθμός τρυπών τρυπανιών: 47
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: FR-4 1.5mm, Tg>130℃
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει: Κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Σχολιάστε πράσινο, Taiyo PSR-2000GT600D
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου κανένας απαιτημένος
Χρώμα του συστατικού μύθου κανένας απαιτημένος
Όνομα ή λογότυπο κατασκευαστών: Καμία ειδική απαίτηση
ΜΕΣΩ Μη καλυμμένος μέσω της τρύπας (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

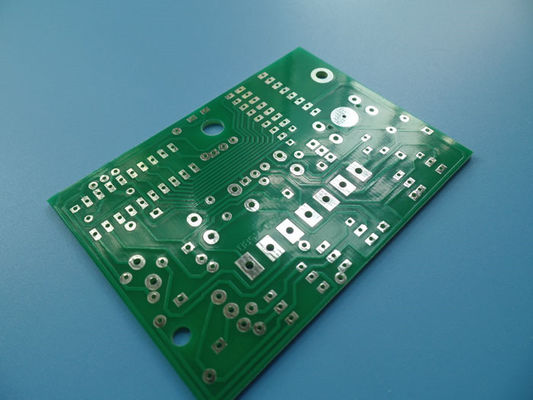

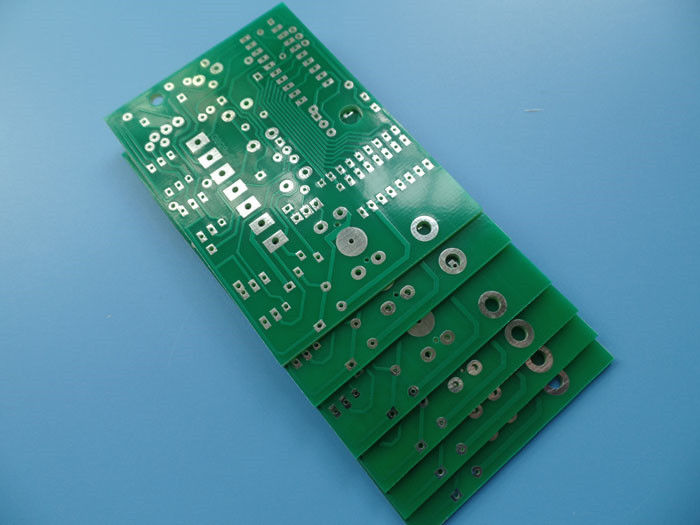

1oz RF PCB μονοστρώματος επιφάνειας εκτυπωμένου κυκλώματος με HASL χωρίς μόλυβδο 1

1.5 οι Drive ικανότητες 2020 πινάκων κυκλωμάτων μας
1. Τυφλά vias, θαμμένα vias N+8+N
2. Εύκαμπτα τυπωμένα κυκλώματα
3. Βαριοί πίνακες 10oz χαλκού
4. Κατηγορία 2, κατηγορία 3 ΕΠΙ ΕΠΙ
5. Αμόλυβδο PCB (RoHS υποχωρητικό)
6. Πολυστρωματικό PCBs σε 32
7. PCB πυρήνων μετάλλων (MCPCB)
8. Υποχωρητικός κατασκευαστής PCB RoHS
9. Άκαμπτο ευκίνητο PCB
10. PCB RF/PCB υψηλής συχνότητας
11. Μέσω-τρύπα, BGA, χρυσό δάχτυλο, θόλος ακρών
12. Μέσω--μαξιλάρι, γεμισμένα vias
