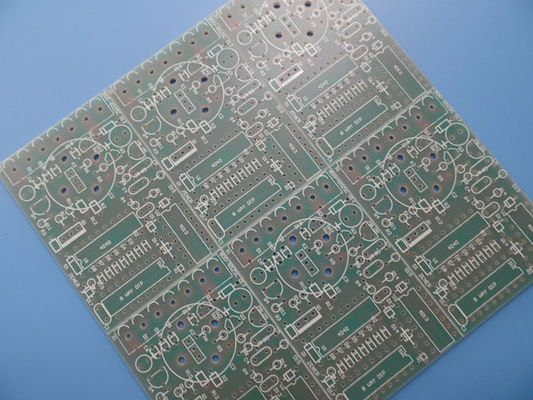

Ενιαίο πλαισιωμένο PCB υποστρωμάτων υλικών FR4 RoHS αμόλυβδο για το μετασχηματιστή

RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer
RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer RoHS materials FR4 substrate Single Sided PCB Lead free For Transformer

Μεγάλες Εικόνας :  Ενιαίο πλαισιωμένο PCB υποστρωμάτων υλικών FR4 RoHS αμόλυβδο για το μετασχηματιστή

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-488.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Επικοινωνία
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: FR-4 Αρίθμηση στρώματος: 1 στρώμα
Πάχος PCB: 1.6mm ±0.16 Μέγεθος PCB: 108.3x 110.6mm=6PCS
Μάσκα ύλης συγκολλήσεως: Σχολιάστε πράσινο Silkscreen: Άσπρος
Βάρος χαλκού: 1oz Η επιφάνεια τελειώνει: Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο
Επισημαίνω:

Ενιαίο πλαισιωμένο PCB υλικών RoHS

,

FR4 ενιαίο πλαισιωμένο PCB υποστρωμάτων

,

Ενιαίο PCB στρώματος RoHS


Ο ενιαίοι πλαισιωμένοι κασσίτερος/ο μόλυβδος πινάκων κυκλωμάτων στρώματος PCB απλοί ενιαίοι κάλυψε PCBs για το μετασχηματιστή

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος 1 τυπωμένου στρώμα πίνακα κυκλωμάτων που στηρίζεται στο υπόστρωμα FR-4 με Tg 130°C για την εφαρμογή του μετασχηματιστή. Είναι 1,6 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και HASL στα μαξιλάρια. Το υλικό βάσεων είναι από την Ταϊβάν ITEQ που παρέχει 6 επάνω PCB ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Αμόλυβδες συνελεύσεις με μια μέγιστη θερμοκρασία επανακυκλοφορίας 260℃.
Το άριστο βρέξιμο κατά τη διάρκεια της συστατικής συγκόλλησης και αυτό μπορεί να αποφύγει τη διάβρωση χαλκού.
ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής.
Μικροϋπολογιστής-τμήμα και θερμική δοκιμή πίεσης
Υλικά RoHS
Καμία MOQ, χαμηλότερο κόστος για τα πρωτότυπα και μικρή ποσότητα τρεξιμάτων.

1.3 εφαρμογές
Δρομολογητής WiFi
Κεραία 2,4 Ghz
Microstrip κεραία
Ενσωματωμένη τεχνολογία

1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB 108.3x 110.6mm=6PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Ενιαίο πλαισιωμένο PCB
Αριθμός στρωμάτων 1 στρώμα
Η επιφάνεια τοποθετεί τα συστατικά αριθ.
Μέσω των τμημάτων τρυπών ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1oz) ΤΟΠ στρώμα
FR-4 1,5 χιλ.
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 7mil/8.3mil
Ελάχιστες/μέγιστες τρύπες: 0.4/5.54mm
Αριθμός διαφορετικών τρυπών: 9
Αριθμός τρυπών τρυπανιών: 88
Αριθμός αλεσμένων αυλακώσεων: 0
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης αριθ.
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: FR-4 1.5mm, Tg>130℃
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 1.6mm ±0.16
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Ισοπέδωση συγκόλλησης ζεστού αέρα (HASL), αμόλυβδο, Sn>=2.54µm
Η μάσκα ύλης συγκολλήσεως ισχύει: Κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Σχολιάστε πράσινο, Taiyo PSR-2000GT600D
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου Κατώτατο σημείο
Χρώμα του συστατικού μύθου Λευκό, ijr-4000 MW300, Taiyo παρεχόμενο.
Όνομα ή λογότυπο κατασκευαστών: Καμία ειδική απαίτηση
ΜΕΣΩ Μη καλυμμένος μέσω της τρύπας (NPTH)
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059» (0.15mm)
Επένδυση πινάκων: 0,0030» (0.076mm)
Ανοχή τρυπανιών: 0,002» (0.05mm)
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Ενιαίο πλαισιωμένο PCB υποστρωμάτων υλικών FR4 RoHS αμόλυβδο για το μετασχηματιστή 0
