Διπλό πλαισιωμένο PCB FR4 πυκνά 3.0mm με το χρυσό βύθισης

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-492.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

3,0 χιλ. ±0.3

Μέγεθος PCB:

225 Χ 290mm=48PCS

Μάσκα ύλης συγκολλήσεως:

Πράσινος

Silkscreen:

Άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Επισημαίνω:

Παχύ διπλό πλαισιωμένο PCB

διπλό πλαισιωμένο PCB 3.0mm

πίνακας PCB 3.0mm παχύς

Περιγραφή προϊόντος

Παχύς τυπωμένος πίνακας κυκλωμάτων 3.0mm διπλό πλαισιωμένο PCB που στηρίζεται σε FR-4 με το χρυσό βύθισης για την απόκτηση στοιχείων.

1.1 γενική περιγραφή

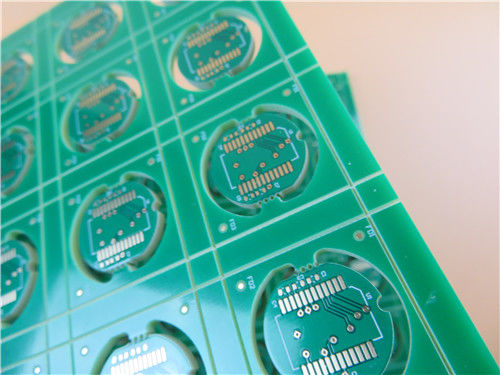

Αυτό είναι ένας τύπος του παχιού PCB 3.0mm που στηρίζεται στο διπλό πλαισιωμένο υπόστρωμα FR-4 με Tg 150°C για την εφαρμογή της απόκτησης στοιχείων. Είναι μικρός στρογγυλός πίνακας κυκλωμάτων 48 επάνω. Η β-περικοπή (αυλάκι β) και ο δρομολογητής χρησιμοποιούνται στην επιτροπή, τα καθοδηγητικά σημάδια είναι γύρω από κάθε πίνακα. Άλλες προδιαγραφές είναι πράσινη μάσκα ύλης συγκολλήσεως, το λευκό και ο χρυσός βύθισης. Το υπόστρωμα υλικού βάσεων είναι από ITEQ αυτός-158. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Είναι αμόλυβδο συμβατό σύστημα

RoHS υποχωρητικό και κατάλληλο για τις θερμικές ανάγκες αξιοπιστίας

Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB

Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη

Επιλέξιμο ποσοστό προϊόντων πρώτης παραγωγής: >95%

Επαγγελματικοί και πεπειραμένοι μηχανικοί

Παράδοση εγκαίρως: >98%

Ποσοστό καταγγελίας πελατών: <1>

1.3 εφαρμογές

Ιχνηλάτες ΠΣΤ

Κεραία δρομολογητών

4G διαποδιαμορφωτές

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	225 Χ 290mm=48PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώμα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 18um ΤΟΠ στρώμα +plate (0.5oz)
	FR-4 2.9mm
	χαλκός - 18um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	10 mil/9 mil
Ελάχιστες/μέγιστες τρύπες:	0,4 χιλ./0,8 χιλ.
Αριθμός διαφορετικών τρυπών:	2
Αριθμός τρυπών τρυπανιών:	27
Αριθμός αλεσμένων αυλακώσεων:	56
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4 Tg135℃, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό:	1 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	1 oz
Τελικό ύψος του PCB:	3,0 χιλ. ±0.3
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (32,1%) 0.05µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση, τρύπες γραμματοσήμων.
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.4mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.
