Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

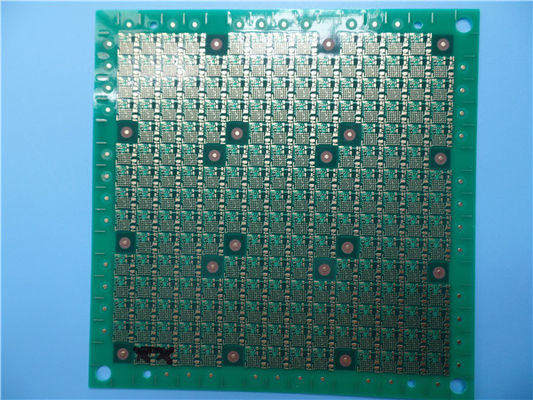

| Υλικό βάσεων: | FR-4 | Αρίθμηση στρώματος: | 6 στρώματα |
|---|---|---|---|
| Πάχος PCB: | 0.6mm ±0.1 | Μέγεθος PCB: | 100 Χ 103mm=1PCS |
| Μάσκα ύλης συγκολλήσεως: | πράσινος | Silkscreen: | ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ |
| Βάρος χαλκού: | Εξωτερικό στρώμα 35 εσωτερικό στρώμα 18 um/um | Η επιφάνεια τελειώνει: | Χρυσός βύθισης |
| Επισημαίνω: | 6 πίνακας PCB στρώματος FR4,πίνακας PCB 0.6mm FR4,λεπτό PCB 0.6mm εξαιρετικά |
||
| ΜΈΓΕΘΟΣ PCB | 100 Χ 103mm=1PCS |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ | Πολυστρωματικό PCB |
| Αριθμός στρωμάτων | 6 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά | ΝΑΙ |
| Μέσω των τμημάτων τρυπών | Αριθ. |
| STACKUP ΣΤΡΩΜΑΤΟΣ | χαλκός - 18um ΤΟΠ καίσιο +plate (0.5oz) |
| 4mil prepreg | |
| χαλκός - 18um (0.5oz) GND αεροπλάνο | |
| 4mil FR-4 | |
| χαλκός - 18um (0.5oz) PWR αεροπλάνο | |
| 4mil prepreg | |
| χαλκός - 18um (0.5oz) PWR αεροπλάνο | |
| 4mil FR-4 | |
| χαλκός - 18um (0.5oz) SIG | |
| 4mil prepreg | |
| χαλκός - 18um (0.5oz) BOT CP | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστα ίχνος και διάστημα: | 3mil/3mil |
| Ελάχιστες/μέγιστες τρύπες: | 0.22/3.50mm |
| Αριθμός διαφορετικών τρυπών: | 25 |
| Αριθμός τρυπών τρυπανιών: | 2315 |
| Αριθμός αλεσμένων αυλακώσεων: | 0 |
| Αριθμός εσωτερικών διακοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης | αριθ. |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ | |
| Γυαλί εποξικό: | FR-4, ITEQ IT140 TG>135, ER<5> |
| Τελικό φύλλο αλουμινίου εξωτερικό: | 1oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: | 0.5oz |
| Τελικό ύψος του PCB: | 0.6mm ±0.1 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ | |
| Η επιφάνεια τελειώνει | Χρυσό 0.025µm πάνω από 3µm νικέλιο βύθισης (περιοχή 14,4%) |
| Η μάσκα ύλης συγκολλήσεως ισχύει: | ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: | Πράσινος, TAIYO PSR-2000 GT600D |
| Τύπος μασκών ύλης συγκολλήσεως: | LPSM |
| CONTOUR/CUTTING | Δρομολόγηση |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ | |
| Πλευρά του συστατικού μύθου | Κανένας. |
| Χρώμα του συστατικού μύθου | Κανένας. |
| Όνομα ή λογότυπο κατασκευαστών: | Κανένας. |
| ΜΕΣΩ | Καλυμμένος μέσω της τρύπας (PTH), τυφλό μέσω και μέσω της κάλυψης στο καίσιο και τα CP, vias να μην είναι ορατός. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ | Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ | |
| Διάσταση περιλήψεων: | 0,0059» (0.15mm) |
| Επένδυση πινάκων: | 0,0030» (0.076mm) |
| Ανοχή τρυπανιών: | 0,002» (0.05mm) |
| ΔΟΚΙΜΗ | 100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ | αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ | Παγκοσμίως, συνολικά. |
