Χαμηλός τυπωμένος απώλεια πίνακας κυκλωμάτων (PCB) σε πολυστρωματικά TU-883 PCB υποστρωμάτων TU-883 και TU-883P Prepreg

Χαμηλός τυπωμένος απώλεια πίνακας κυκλωμάτων (PCB) σε πολυστρωματικά TU-883 PCB υποστρωμάτων TU-883 και TU-883P Prepreg

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
ΚΙΝΑ
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-508.V1.0
Βασικό υλικό:
Υψηλής θερμοκρασίας ρητίνη
Αριθμός στρωμάτων:
Διπλή στρώση, Πολυστρωματική, Υβριδική PCB
Μοντέλο:
0.5mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
Μέγεθος PCB:
≤400mm X 500mm
Μάσκα συγκόλλησης:
Πράσινο, Μαύρο, Ματ Μαύρο, Μπλε, Ματ Μπλε, Κίτρινο, Κόκκινο κλπ.
Βάρος χαλκού:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Τελεία επιφάνειας:
Χάλκινο χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης κλπ.
Επισημαίνω:

Backplane ρητίνης πίνακας κυκλωμάτων PCB

,

πίνακας κυκλωμάτων PCB πάχους 0.6mm

,

IATF16949 πίνακας κυκλωμάτων PCB

Περιγραφή προϊόντος



Πίνακας εκτυπωμένων κυκλωμάτων (PCB) με χαμηλή απώλεια στο υπόστρωμα TU-883 και στο πολυεπίπεδο PCB TU-883 Prepreg TU-883P

(Τα κυκλώματα εκτύπωσης είναι προϊόντα προσαρμοσμένα, η εικόνα και οι παραμέτροι που εμφανίζονται είναι μόνο για αναφορά)



Γενική περιγραφή

Το ThunderClad 2 (TU-883) είναι υλικό πολύ χαμηλής ζημίας που βασίζεται σε ρητίνη υψηλών επιδόσεων.Αυτό το υλικό είναι ενισχυμένο με κανονικό υφασμένο E-γυαλί και έχει σχεδιαστεί με πολύ χαμηλή διηλεκτρική σταθερή και διάσπαση συντελεστή σύστημα ρητίνης για υψηλή ταχύτητα χαμηλή απώλειαΤο υλικό ThunderClad 2 είναι κατάλληλο για περιβαλλοντική προστασία χωρίς μόλυβδο και είναι επίσης συμβατό με τις διαδικασίες FR-4.Τα λαμινάνια ThunderClad 2 παρουσιάζουν επίσης εξαιρετική αντοχή στην υγρασία, βελτιωμένη CTE, ανώτερη χημική αντοχή, θερμική σταθερότητα και αντοχή σε CAF.



Τυπικές ιδιότητες του TU-883

  Τυπικές Αξίες Συνθήκη δοκιμής Ειδικότερα σημεία
Θερμικό
Tg (DMA) 220 °C
Tg (TMA) 170 °C Ε-2/105+des Α/Χ
Td (TGA) 420 °C
Δοκιμαστική μονάδα 35 ppm/°C Προ-Tg < 60 ppm/°C
Δοκιμαστική μονάδα 240 ppm/°C Μετά το TG < 300 ppm/°C
Σημείωση: 20,50% 50 έως 260°C < 3,0%
Θερμική πίεση, πλωτή συγκόλληση, 288°C > 60 δευτερολέπτων Α > 10 δευτερολέπτων
Τ-260 > 60 λεπτά   > 30 λεπτά
Τ-288 > 60 λεπτά Ε-2/105+des > 15 λεπτά
Τ-300 > 60 λεπτά
Πυροδοσία 94V-0 Ε-24/125+des 94V-0
Ηλεκτρική
Επιτρεπότητα (RC63%)
1GHz (μέθοδος SPC) 3.60
5GHz (μέθοδος SPC) 3.58 C-24/23/50 Α/Χ
10GHz (μέθοδος SPC) 3.57
Διάταξη απώλειας (RC63%)
1GHz (μέθοδος SPC) 0.0030
5GHz (μέθοδος SPC) 0.0037 C-24/23/50 Α/Χ
10GHz (μέθοδος SPC) 0.0046
Αντίσταση όγκου > 1010MΩ•cm C-96/35/90 > 106MΩ•cm
Αντίσταση επιφάνειας > 108 C-96/35/90 > 104
Ηλεκτρική ισχύς > 40 KV/mm - > 30 KV/mm
Ηλεκτρική τάση διάσπασης > 50 KV - > 40 KV
Μηχανικές
Μοντέλο νεολαίας
Κατεύθυνση δίνης. 28 GPa Α Α/Χ
Γεμίστε την κατεύθυνση 26 GPa
Δύναμη κάμψης
Σε μήκος > 60.000 σπι Α > 60.000 σπι
Πέρα από το σημείο > 50000 σπι Α > 50000 σπι
Δυνατότητα αποτρίχωσης, 1,0 ουγκ. 4 ~ 6 lb/in Α > 4 lb/in
Απορρόφηση νερού 00,08% Ε-1/105+des+D-24/23 < 0,8 %




Πλεονεκτήματα απόδοσης και επεξεργασίας

Εξαιρετικές ηλεκτρικές ιδιότητες

Η διηλεκτρική σταθερά είναι μικρότερη από 4.0

Συντελεστής διάσπασης μικρότερος από 0.005

Σταθερή και σταθερή απόδοση Dk/Df σε συχνότητα και θερμοκρασία

Συμβατό με τροποποιημένες διαδικασίες FR-4

Εξαιρετική αντοχή στην υγρασία και συμβατότητα με την διαδικασία επαναρρόφησης χωρίς μόλυβδο

Βελτιωμένη θερμική επέκταση του άξονα z

Αντι-CAF ικανότητα

Εξαιρετική αξιοπιστία διάτρησης και συγκόλλησης

Χωρίς αλογένια



Οι δυνατότητές μας για PCB (TU-883)

Υλικό PCB: Υψηλής θερμοκρασίας ρητίνη
Ονομασία: ΤΟ-883
Διορθωτική σταθερά: 30,60 σε 1GHz
Αριθμός στρωμάτων: Διπλό στρώμα, πολυστρώμα, υβριδικό PCB
Βάρος χαλκού: 0.5oz (17 μm), 1oz (35 μm), 2oz (70 μm), 3oz (105 μm)
Μονάδα διαμόρφωσης: 0.5mm,0.6mm, 0.8mm, 1.0mm, 1.2mm, 1.6mm
Μέγεθος PCB: ≤ 400 mm × 500 mm
Μάσκα συγκόλλησης: Πράσινο, Μαύρο, Ματ Μαύρο, Μπλε, Ματ Μπλε, Κίτρινο, Κόκκινο κλπ.
Εκτέλεση επιφάνειας: Χάλκινο χαλκό, HASL, ENIG, OSP, κασσίτερο βύθισης, ασήμι βύθισης κλπ.
Τεχνολογία: HDI, Διάδρομος στο pad, Έλεγχος αντίστασης, τυφλός διάδρομος / θαμμένος διάδρομος, επιχρίωση άκρου, BGA, αριθμός τρυπών κλπ.

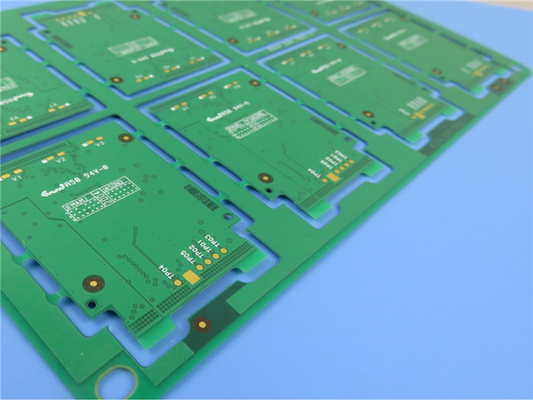

Χαμηλός τυπωμένος απώλεια πίνακας κυκλωμάτων (PCB) σε πολυστρωματικά TU-883 PCB υποστρωμάτων TU-883 και TU-883P Prepreg 0



Εφαρμογές

Ραδιοσυχνότητα

Backplane, Υπολογιστική υψηλής απόδοσης

Κάρτες γραμμής, Αποθήκευση

Διακομιστές, τηλεπικοινωνίες, σταθμοί βάσης, δρομολογητές γραφείου

Χαμηλός τυπωμένος απώλεια πίνακας κυκλωμάτων (PCB) σε πολυστρωματικά TU-883 PCB υποστρωμάτων TU-883 και TU-883P Prepreg 1
