Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υλικό βάσεων: | Υφαμένο ενισχυμένο γυαλί PTFE/Ceramic που γεμίζουν | Αρίθμηση στρώματος: | Πλαισιωμένο διπλάσιο PCB, πολυστρωματικό PCB, υβριδικό PCB |
|---|---|---|---|
| Πάχος PCB: | 6mil (0.1524mm), 10.5mil (0.2667mm), 15mil (0.381mm), 20mil (0.508mm), 25mil (0.635mm), 30mil (0.762 | Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, μαύρο, μπλε, κίτρινο, κόκκινο κ.λπ. | Βάρος χαλκού: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Η επιφάνεια τελειώνει: | Γυμνοί χαλκός, HASL, ENIG, ασήμι βύθισης, κασσίτερος βύθισης, OSP κ.λπ…. | ||
| Υψηλό φως: | 6mil τυπωμένος πίνακας PCB RF,Κεραμικός γεμισμένος RF πίνακας PCB PTFE,Υφαμένος ενισχυμένος γυαλί πίνακας PCB RF |
||

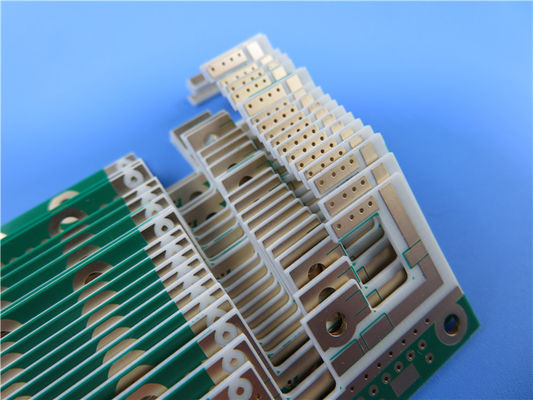

Rogers AD1000 Printed Circuit Board Arlon PTFE PCB υψηλής συχνότητας διπλής όψης AD1000 RF με κεραμικό
(Οι πλακέτες τυπωμένων κυκλωμάτων είναι προϊόντα κατά παραγγελία, η εικόνα και οι παράμετροι που εμφανίζονται είναι απλώς για αναφορά)
Σύντομη εισαγωγή
Το AD1000 είναι ένα υλικό υψηλής διηλεκτρικής σταθεράς (10,2 ή μεγαλύτερη) υψηλής συχνότητας, ένα πολυστρωματικό ενισχυμένο με υφαντό γυαλί.Επιτρέπει τη σμίκρυνση του κυκλώματος, σε σύγκριση με τα παραδοσιακά υλικά χαμηλών απωλειών και επιτρέπει μεγαλύτερη σταθερότητα διαστάσεων και μηχανική στιβαρότητα από άλλα ελάσματα 10 Dk.Τα ελασματοποιημένα υλικά AD1000 θεωρούνται ένα μαλακό υλικό που μπορεί να υποστεί δονητική καταπόνηση, δεν χρειάζονται ιδιαίτερη περίπλοκη επεξεργασία ή χειρισμό κατά τη διαδικασία κατασκευής, σε σύγκριση με τα καθαρά κεραμικά υλικά.
Χαρακτηριστικά:
1. Υφαντό γυαλί ενισχυμένο PTFE/Κεραμικό με υψηλό Dk 10,2
2. Θερμική αγωγιμότητα 0,81 W/mK
3. Η υψηλή αντοχή στο ξεφλούδισμα του χαλκού επιτρέπει πιο λεπτά πλάτη χαραγμένων γραμμών
4. Χαμηλότερη απώλεια εισαγωγής
5. Διατίθενται μεγαλύτερα μεγέθη πάνελ
6. Χαμηλή απορρόφηση υγρασίας 0,03%
7. Σύνδεση κεραμικού εξαρτήματος υψηλής αξιοπιστίας και αξιοπιστία PTH που προκύπτει από εξαιρετικές τιμές CTE
Τυπικές εφαρμογές:
1. Συστήματα Αποφυγής Σύγκρουσης Αεροσκαφών (TCAS)
2. Επίγεια συστήματα επιτήρησης ραντάρ
3. Ενισχυτές χαμηλού θορύβου (LNA)
4. Κεραίες μικροσκοπικού κυκλώματος & μπαλωμάτων
5. Ενισχυτές ισχύος (PA)
6. Μονάδες ραντάρ και πολλαπλές
7. X-Band and Below
Η Δυνατότητά μας PCB (AD1000)
| Υλικό PCB: | Υφαντό γυαλί Ενισχυμένο PTFE/Κεραμικό Γέμισμα |
| Ονομασία: | 1000 μ.Χ |
| Διηλεκτρική σταθερά: | 10.2 |
| Συντελεστής διάχυσης | 0,0023 10 GHz |
| Αριθμός επιπέδων: | PCB διπλής όψης, πολυστρωματικό PCB, υβριδικό PCB |
| Βάρος χαλκού: | 0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm) |
| Πάχος PCB: | 6mil (0,1524mm), 10,5mil (0,2667mm), 15mil (0,381mm), 20mil (0,508mm), 25mil (0,635mm), 30mil (0,762mm), 50mil (1,27mm), 59mil (1,495mm) (3,175 mm), 127 mil (3,226 mm) |
| Μέγεθος PCB: | ≤400mm X 500mm |
| Μάσκα ύλης συγκολλήσεως: | Πράσινο, Μαύρο, Μπλε, Κίτρινο, Κόκκινο κ.λπ. |
| Φινίρισμα επιφάνειας: | Γυμνός χαλκός, HASL, ENIG, ασήμι εμβάπτισης, κασσίτερος εμβάπτισης, OSP κ.λπ.. |
Γιατί να μας επιλέξετε?
1. Ο μηχανικός σχεδιασμός αποτρέπει την εμφάνιση προβλημάτων κατά την προπαραγωγή.
2. ISO9001, ISO14001, ISO13485, UL πιστοποιημένο εργοστάσιο παραγωγής.
3. Επιθεώρηση AOI.
4. Παράδοση έγκαιρα υψηλότερη από 98% ποσοστό έγκαιρης παράδοσης.
5. 16000㎡ εργαστήριο;
6. Δυνατότητα εξόδου 30000㎡ ανά μήνα.
7. 8000 τύποι PCB ανά μήνα.
8. Γρήγορος έλεγχος CADCAM και δωρεάν προσφορά PCB.
9. Περισσότερα από 18+ χρόνια εμπειρίας PCB.
10. Ποσοστό παραπόνων πελατών: <1%
Άλλα διαθέσιμα PCB υψηλής συχνότητας
Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO3003, RO3035, RO3006, RO3010, RO3210, RO3, κ.λπ.
Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC κ.λπ.
Rogers TMM4, TMM10, Kappa 438 κ.λπ.
PTFE F4B DK2.2, DK2.65
Taconic TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, RF-35, RF-35A2, RF-45, TRF-45, TLF -35, RF-60A, RF-60TC κ.λπ.
AD450, AD600, TC350 κ.λπ.
