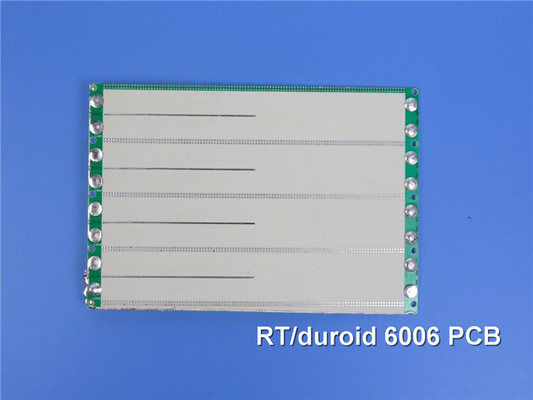

Παρουσιάζοντας το PCB υψηλής συχνότητας που είναι κατασκευασμένο από Rogers RT/duroid 6006 PCB,μια πρωτοποριακή λύση για εφαρμογές ηλεκτρονικών κυκλωμάτων και κυκλωμάτων μικροκυμάτων που απαιτούν υψηλές διαλεκτρικές σταθερές επιδόσειςΤο PCB αυτό, κατασκευασμένο με κεραμικά-PTFE σύνθετα, προσφέρει εξαιρετικά χαρακτηριστικά και αξιοπιστία, επιτρέποντας τη μείωση του μεγέθους του κυκλώματος και την παροχή επαναληπτής απόδοσης.
Τα laminates Rogers RT/duroid 6006 είναι κεραμικά σύνθετα PTFE που έχουν σχεδιαστεί για εφαρμογές ηλεκτρονικών κυκλωμάτων και μικροκυμάτων που απαιτούν υψηλή διηλεκτρική σταθερά.Παρέχουν υψηλές διηλεκτρικές σταθερές (Dk) για τη μείωση του μεγέθους του κυκλώματοςΤα υλικά αυτά έχουν χαμηλή απώλεια, ιδανικά για λειτουργία σε ζώνη X ή κάτω από αυτήν.
Βασικά χαρακτηριστικά:
- Rogers RT/duroid 6006 κεραμικές συνθετικές ύλες PTFE
- Δηλεκτρική σταθερά (Dk) 6,15 +/- 0,15 σε 10 GHz/23°C
- Χαμηλός συντελεστής διάσπασης 0,0027 σε 10 GHz/23°C
- Υψηλή θερμική σταθερότητα με Td > 500 °C
- Χαμηλός ρυθμός απορρόφησης υγρασίας 0,05%
- Συνεπής συντελεστής θερμικής διαστολής (CTE): άξονας Χ - 47 ppm/°C, άξονας Y - 34 ppm/°C, άξονας Ζ - 117 ppm/°C
- Καλυμμένα με τυποποιημένο και αντιστροφικά επεξεργασμένο ηλεκτροθεραπευμένο χαλκό
Η στοιβάδα PCB αποτελείται από μια ριγνή διαμόρφωση PCB 2 στρωμάτων με στρώματα χαλκού και στις δύο πλευρές.Το υποστρώμα RT/duroid 6006 είναι 1Η κατασκευή αυτή εξασφαλίζει αξιόπιστη και αποδοτική λειτουργία του κυκλώματος.
| NT1 ατμοσφαιρικό σύστημα | |||||
| Ιδιοκτησία | NT1 ατμόσφαιρα | Κατεύθυνση | Μονάδες | Υπόθεση | Μέθοδος δοκιμής |
| Η διηλεκτρική σταθερά,εΠρόοδος | 6.15±0.15 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Σφραγισμένη γραμμή | |
| Η διηλεκτρική σταθερά,εΣχεδιασμός | 6.45 | Z | 8GHz έως 40GHz | Μέθοδος διαφορικού μήκους φάσης | |
| Παράγοντας διάσπασης,tanδ | 0.0027 | Z | 10 GHz/A | IPC-TM-650 2.5.5.5 | |
| Θερμικός συντελεστής ε | -410 | Z | ppm/°C | -50°C-170°C | IPC-TM-650 2.5.5.5 |
| Αντίσταση όγκου | 7 x 107 | Μωμ. | Α | IPC 2.5.17.1 | |
| Αντίσταση επιφάνειας | 2 x 107 | Μωμ. | Α | IPC 2.5.17.1 | |
| Ιδιότητες τεντώσεως | ASTM D638 (0,1/min. ρυθμός συμπίεσης) | ||||
| Μοντέλο του Γιανγκ | 627(91) 517(75) | Χ Y | MPa ((kpsi) | Α | |
| Τελειώδης Άγχος | 20(2.8) 17(2.5) | Χ Y | MPa ((kpsi) | Α | |
| Τελική Τάση | 12 έως 13 4 έως 6 | Χ Y | % | Α | |
| Ιδιότητες συμπίεσης | ΑΣTM D695 (0,05/min. ρυθμός τριβής) | ||||
| Μοντέλο του Γιανγκ | 1069 (115) | Z | MPa ((kpsi) | Α | |
| Τελειώδης Άγχος | 54(7.9) | Z | MPa ((kpsi) | Α | |
| Τελική Τάση | 33 | Z | % | ||
| Μοντέλο κάμψης | 2634 (382) 1951 (283) | X | MPa ((kpsi) | Α | ΑΣTM D790 |
| Τελειώδης Άγχος | 38 (5.5) | Χ Y | MPa ((kpsi) | Α | |
| Διαμόρφωση υπό φορτίο | 0.33 2.1 | Z Z | % | 24 ώρες/50°C/7MPa 24 ώρες/150°C/7MPa | ΑΣTM D261 |
| Απορρόφηση υγρασίας | 0.05 | % | D48/50°C 0,050" (1,27mm) πάχος | IPC-TM-650 2.6.2.1 | |
| Θερμική αγωγιμότητα | 0.49 | W/m/k | 80°C | ΑΣTM C518 | |
| Συντελεστής θερμικής διαστολής | 47 34 117 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °C TGA | ΑΣTM D3850 | ||
| Σφιχτότητα | 2.7 | g/cm3 | ΑΣTM D792 | ||
| Ειδική θερμότητα | 0.97(0.231) | j/g/k (BTU/ib/OF) |
Υπολογισμός | ||
| Σκουπίλα χαλκού | 14.3 (2.5) | pi (N/mm) | μετά την πλωτή συγκόλληση | IPC-TM-650 2.4.8 | |
| Πυροδοσία | V-0 | UL 94 | |||
| Συμβατό με διαδικασία χωρίς μόλυβδο | - Ναι, ναι. | ||||
Οι λεπτομέρειες κατασκευής PCB περιλαμβάνουν μια διάμετρο πλακέτας 197 mm x 154 mm, διαθέσιμη σε δύο τύπους, με ανοχή +/- 0,15 mm.Το ελάχιστο ίχνος / χώρος επιτρέπει ακριβή σχέδια με ελάχιστο 6/5 milsΤο PCB μπορεί να φιλοξενήσει εξαρτήματα με ελάχιστο μέγεθος τρύπας 0,3 mm. Δεν χρησιμοποιεί τυφλούς διαδρόμους, απλοποιώντας τη διαδικασία κατασκευής.παρέχοντας αντοχήΤα εξωτερικά στρώματα διαθέτουν βάρος χαλκού 1 ουγκιάς (1,4 mils) για βέλτιστη αγωγιμότητα.Η επιφάνεια είναι επικαλυμμένη με χρυσό βύθισης για εξαιρετική αγωγιμότητα και προστασίαΗ επάνω μεμβράνη με μεταξοειδή οθόνη είναι με μαύρο μελάνι για σαφή αναγνώριση των εξαρτημάτων, ενώ η κάτω πλευρά δεν έχει μεταξοειδή οθόνη.βελτίωση της συγκόλλησης και τηςΚάθε PCB υποβάλλεται σε ολοκληρωμένη ηλεκτρική δοκιμή 100% πριν από την αποστολή για να εξασφαλιστεί η ποιότητα.
Τα στατιστικά στοιχεία του PCB δείχνουν τις δυνατότητές του, με τη δυνατότητα να φιλοξενήσει έως 19 συστατικά και συνολικά 72 πλακέτες, επιτρέποντας αποτελεσματική σύνδεση και ενσωμάτωση.37 είναι αφιερωμένα σε εξαρτήματα διάτρησηςΗ επάνω πλευρά διαθέτει 35 πλακίδια τεχνολογίας επιφανειακής τοποθέτησης (SMT) για αποτελεσματική συναρμολόγηση, ενώ η κάτω πλευρά δεν διαθέτει πλακίδια SMT.διευκόλυνση της αποτελεσματικής διαδρομής και διασύνδεσης σήματος μεταξύ των στρωμάτωνΥποστηρίζει 5 δίκτυα για οργανωμένη και βελτιστοποιημένη ροή σήματος εντός των κυκλωμάτων.
Το Rogers RT/duroid 6006 PCB είναι διαθέσιμο σε όλο τον κόσμο και συμμορφώνεται με το αποδεκτό πρότυπο IPC-Class-2.ενισχυτές ισχύος, συστήματα αποφυγής συγκρούσεων αεροσκαφών και συστήματα προειδοποίησης επίγειου ραντάρ.
Δείτε τις εξαιρετικές επιδόσεις και την αξιοπιστία του Rogers RT/duroid 6006 PCB, σχεδιασμένο για να απελευθερώσει το πλήρες δυναμικό των σχεδίων υψηλής συχνότητας.
