AD255C PCB Υλικό Πλακέτας Υψηλής Συχνότητας με Επένδυση Χαλκού

MOQ:	1 τεμ
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Σακούλες κενού + Χαρτοκιβώτια
Περίοδος παράδοσης:	8-9 εργάσιμες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000 τμχ το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-332.V1.0

Αριθμός ανταλλακτικού:

AD255C

Πάχος laminate:

0,020” (0,508 χλστ.) +/- 0,002” 0,030” (0,762 χλστ.) +/- 0,002” 0,040” (1,016 χλστ.) +/- 0,002” 0,06

Μέγεθος laminate:

12”X 18”(305 X457 mm) 24”X 18”(610 X457 mm)

Βάρος χαλκού:

Ηλεκτροαπόθεση φύλλου χαλκού ½ oz. (18μm) 1oz. (35µm) Αντίστροφη Επεξεργασία Ηλεκτροαπόθεσης Φύλλου

Επισημαίνω:

AD255C PCB πλακέτα υψηλής συχνότητας

φύλλο επικαλυμμένο με χαλκό υλικό PCB

Επικαλυμμένα με χαλκό φύλλα υψηλής συχνότητας

Περιγραφή προϊόντος

Το AD255C είναι ένα σύνθετο υλικό με βάση το PTFE ενισχυμένο με γυαλί, σχεδιασμένο για να προσφέρει σταθερή διηλεκτρική σταθερά, χαμηλή απώλεια σήματος και εξαιρετική απόδοση παρεμβολών (PIM). Η υφαντή γυάλινη κατασκευή βελτιώνει την επεξεργασιμότητα του κυκλώματος και υποστηρίζει την κατασκευή PCB υψηλής απόδοσης.

Το AD255C πληροί τις ποικίλες απαιτήσεις των σύγχρονων σχεδίων κεραιών. Αυτή η ευελιξία, σε συνδυασμό με τον ακριβή έλεγχο του διηλεκτρικού, εξασφαλίζει σταθερή απόδοση σύνθετης αντίστασης σε όλες τις παρτίδες παραγωγής.

Το υλικό προσφέρεται με τυπικό ηλεκτρολυτικά εναποτεθειμένο (ED) χαλκό ή αντίστροφα επεξεργασμένο φύλλο χαλκού ED, επιτρέποντας στους σχεδιαστές να βελτιστοποιήσουν για μειωμένη απώλεια κυκλώματος και βελτιωμένη απόδοση PIM.

Ως σύνθετο υλικό με βάση το PTFE, το AD255C παρουσιάζει εξαιρετικά χαμηλή απώλεια—συνήθως κάτω από 0,002 στα 10 GHz—μαζί με ελάχιστη απορρόφηση υγρασίας (10 pli). Αυτά τα χαρακτηριστικά καθιστούν τα ελάσματα της σειράς AD μια αξιόπιστη, υψηλής απόδοσης λύση για εφαρμογές κεραιών.

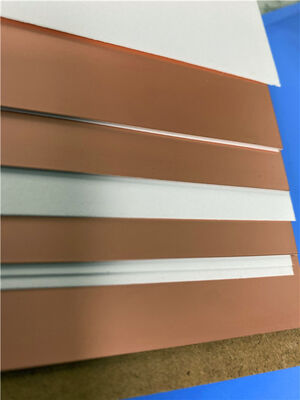

AD255C PCB Υλικό Πλακέτας Υψηλής Συχνότητας με Επένδυση Χαλκού 0

Χαρακτηριστικά και Οφέλη

Χαμηλός εφαπτόμενος απώλειας (<0,002 στα 10 GHz) – Προσφέρει εξαιρετική απόδοση κυκλώματος σε όλες τις κοινές ζώνες συχνοτήτων ασύρματης επικοινωνίας
Ελεγχόμενη διηλεκτρική σταθερά (±0,05) – Εξασφαλίζει επαναλήψιμη και αξιόπιστη απόδοση κυκλώματος
Πολύ χαμηλό PIM (-159 dBc στα 30 mil, 1900 MHz) – Βελτιώνει την απόδοση της κεραίας και ελαχιστοποιεί την απώλεια απόδοσης λόγω προβλημάτων PIM
Εξαιρετική σταθερότητα διαστάσεων – Υποστηρίζει σταθερή απόδοση κυκλώματος και βελτιωμένες αποδόσεις παραγωγής

Τυπικές Εφαρμογές

Κεραίες σταθμών βάσης κυψελωτής υποδομής
Συστήματα κεραιών τηλεματικής αυτοκινήτων
Κεραίες εμπορικών δορυφορικών ραδιοφώνων

Ιδιότητες	AD255C	Μονάδες	Συνθήκες Δοκιμής	Συχνότητα Δοκιμής / Λεπτομέρειες	Μέθοδος Δοκιμής
Ηλεκτρικές Ιδιότητες
Διηλεκτρική Σταθερά (διαδικασία)	2,55	-	23°C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Διηλεκτρική Σταθερά (σχεδιασμός)	2,60	-	C-24/23/50	10 GHz, Μήκος Διαφορικής Φάσης Microstrip	-
Συντελεστής Διάχυσης	0,0013	-	23°C @ 50% RH	10 GHz	IPC TM-650 2.5.5.5
Θερμικός Συντελεστής Διηλεκτρικής Σταθεράς	-110	ppm/°C	0 έως 100°C	10 GHz	IPC TM-650 2.5.5.5
Αντίσταση Όγκου	7,4 × 10⁸	MΩ·cm	C96/35/90	-	IPC TM-650 2.5.17.1
Αντίσταση Επιφάνειας	3,6 × 10⁷	MΩ	C96/35/90	-	IPC TM-650 2.5.17.1
Ηλεκτρική Αντοχή (διηλεκτρική αντοχή)	911	V/mil	-	-	IPC TM-650 2.5.6.2
Διηλεκτρική Διάσπαση	>40	kV	D-48/50	κατεύθυνση X/Y	IPC TM-650 2.5.6
PIM	-159/-163	dBc	Ανακλώμενοι τόνοι 43 dBm σαρωμένοι στα 1900 MHz S1/S1	50 ohm	Εσωτερικό Rogers
Θερμικές Ιδιότητες
Θερμοκρασία Αποσύνθεσης (Td)	>500	°C	2 ώρες @ 105°C	5% Απώλεια Βάρους	IPC TM-650 2.3.40
CTE x	34	ppm/°C	-55°C έως 288°C	-	IPC TM-650 2.4.41
CTE y	26	ppm/°C	-55°C έως 288°C	-	IPC TM-650 2.4.41
CTE z	196	ppm/°C	-55°C έως 288°C	-	IPC TM-650 2.4.41
Θερμική Αγωγιμότητα	0,35	W/(m·K)	-	κατεύθυνση z	ASTM D5470
Χρόνος έως Αποδιαστρωμάτωση	>60	λεπτά	όπως παραλήφθηκε	288°C	IPC TM-650 2.4.24.1
Μηχανικές Ιδιότητες
Αντοχή Ξεφλουδίσματος Χαλκού	2,4 (13,6)	N/mm (lbs/in)	10 δευτ. @288°C	φύλλο 35 μm	IPC TM-650 2.4.8
Αντοχή Κάμψης (MD/CMD)	60,7/44,1 (8,8/6,4)	MPa (ksi)	25°C ± 3°C	-	ASTM D790
Αντοχή σε Εφελκυσμό (MD, CMD)	55,8/45,5 (8,1/6,6)	MPa (ksi)	23°C @ 50% RH	-	ASTM D3039/D3039-14
Μέτρο Κάμψης	6412/5640 (930/818)	MPa (ksi)	25°C ± 3°C	-	IPC-TM-650 2.4.4
Σταθερότητα Διαστάσεων (MD, CMD)	0,03/0,07	mils/inch	μετά την αφαίρεση + ψήσιμο	-	IPC-TM-650 2.4.39a
Φυσικές Ιδιότητες
Αναφλεκτότητα	V-0	-	-	-	UL 94
Απορρόφηση Υγρασίας	0,03	%	E1/105 + D48/50	-	IPC TM-650 2.6.2.1
Πυκνότητα	2,28	g/cm³	C24/23/50	-	ASTM D792
Ειδική Θερμοχωρητικότητα	0,813	J/g·K	2 ώρες στους 105°C	-	ASTM E2716
