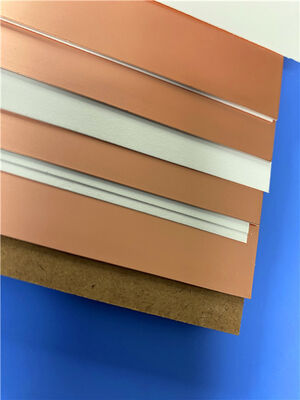

Φύλλο επικαλυμμένο με χαλκό για υποστρώματα υψηλής συχνότητας Rogers RO4725JXR

Τα λαμινάτα κλάσης κεραίας RO4725JXR προσφέρουν μια αξιόπιστη, υψηλής απόδοσης εναλλακτική λύση στα συμβατικά υλικά που βασίζονται σε PTFE, συνδυάζοντας εξαιρετικά ηλεκτρικά χαρακτηριστικά με βελτιωμένη επεξεργασιμότητα.

Σχεδιασμένα ειδικά για εφαρμογές κεραίας, τα laminates RO4725JXR παρέχουν τις ακριβείς ηλεκτρικές και μηχανικές ιδιότητες που απαιτούν οι σχεδιαστές.55 και χαμηλή απώλεια (Df) μόλις 0.0022 στα 2,5 GHz (χρησιμοποιώντας LoPro® αντιστροφικά επεξεργασμένο χαλκό ED), αυτά τα υλικά επιτρέπουν σημαντικό κέρδος κεραίας με ελαχιστοποίηση της απώλειας σήματος.αποδεικνύουν εξαιρετικά χαμηλή απόδοση PIM, επιτυγχάνοντας σταθερά τιμές κάτω από -160 dBc (ελέγχονται με σήμα 43dBm, 1900 MHz).

Σε αντίθεση με τα παραδοσιακά πλαστικά υλικά με βάση το PTFE,Το RO4725JXR δεν απαιτεί ειδική προετοιμασία διάτρησης με επικάλυψη και είναι πλήρως συμβατό με την συμβατική επεξεργασία με επωξείδιο και τη συγκόλληση χωρίς μόλυβδο σε υψηλές θερμοκρασίεςΗ λαμινάρισή επιτυγχάνεται εύκολα με τη χρήση της σειράς RO4400TM bondply σε θερμοκρασία 175°C.Το ειδικά διαμορφωμένο σύστημα θερμοστεγούς ρητίνης σε υλικά RO4700JXR έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτητικές ανάγκες των σύγχρονων σχεδίων κεραίαςΗ υψηλή αυτή Tg εξασφαλίζει χαμηλή CTE στον άξονα Z, εξαιρετική αξιοπιστία της επιχρισμένης διάτρησης και απρόσκοπτη επεξεργασία συγκόλλησης χωρίς μόλυβδο.

Χαρακτηριστικά και οφέλη

Λαμινάνια σειράς RO4700 ∆ηλεκτρικό χαμηλής απώλειας με χαρτί χαμηλού προφίλ
- Μειωμένο PIM για ανώτερη ακεραιότητα σήματος
- Μικρή απώλεια εισαγωγής για βελτιωμένη απόδοση
- RO4725JXR: σταθερό Dk των 2.55

Μοναδικό γεμιστήρα / κλειστές μικροσφαίρες
- Χαμηλή πυκνότητα για μειωμένο βάρος
- 30% ελαφρύτερο από τα υλικά PTFE/γυαλί

Χαμηλή CTE στον άξονα Z (< 30 ppm/°C) & υψηλή Tg (> 280°C)
- Ευελιξία σχεδιασμού για σύνθετες αρχιτεκτονικές
- συμβατό με αυτοματοποιημένες διαδικασίες συναρμολόγησης

Χαμηλή TCDk (< 40 ppm/°C)
- Συνεπής απόδοση κυκλώματος σε διάφορες θερμοκρασίες

Ειδικά διαμορφωμένο σύστημα θερμοστεγούς ρητίνης
- Χαμηλή TCDk για σταθερή ηλεκτρική απόδοση
- Ακριβής 2.55 Dk έλεγχος
- Εύκολη κατασκευή με τυποποιημένες διαδικασίες
- Αξιοπιστή διαδικασία PTH

Φιλικό προς το περιβάλλον
- Συμφωνία με τη διαδικασία χωρίς μόλυβδο
- Συμμόρφωση με το RoHS

Τυπικές εφαρμογές
- Αντενές κυτταρικών σταθμών βάσης
