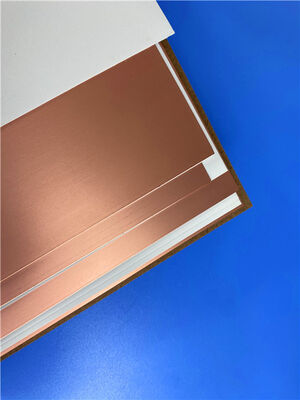

Φύλλο επενδεδυμένο με χαλκό για υποστρώματα υψηλής συχνότητας TLX-7

Το TLX-7 είναι ένα σύνθετο υλικό από PTFE και υαλοΐνες με διηλεκτρική σταθερά (Dk) 2,6, διαθέσιμο σε διάφορα πάχη και επιλογές επένδυσης χαλκού. Έχει σχεδιαστεί ειδικά για εφαρμογές μικροκυμάτων χαμηλής στρώσης, προσφέροντας μια αξιόπιστη και ευέλικτη πλατφόρμα για σχεδιασμό κυκλωμάτων RF.

Ιδανικό για χρήση σε συστήματα ραντάρ, υποδομές κινητών επικοινωνιών, εξοπλισμό δοκιμών μικροκυμάτων, συσκευές μετάδοσης και ένα ευρύ φάσμα εξαρτημάτων RF, το TLX-7 χρησιμεύει ως αποδεδειγμένο εργαλείο στη βιομηχανία υποστρωμάτων μικροκυμάτων. Η κατασκευή από υφαντές υαλοΐνες παρέχει κρίσιμη μηχανική ενίσχυση, εξασφαλίζοντας στιβαρή απόδοση σε απαιτητικά περιβάλλοντα όπως:

- Αντοχή σε ερπυσμό για πλακέτες τυπωμένων κυκλωμάτων (PCB) τοποθετημένες σε περιβλήματα που υπόκεινται σε υψηλούς κραδασμούς κατά την εκτόξευση στο διάστημα
- Αντοχή σε υψηλές θερμοκρασίες σε μονάδες κινητήρων
- Αντοχή στην ακτινοβολία για ηλεκτρονικά συστήματα που λειτουργούν στο διάστημα (ανατρέξτε στη βάση δεδομένων υλικών χαμηλής εκπομπής αερίων της NASA)
- Αντοχή σε ακραίες θαλάσσιες συνθήκες για ναυτικά συστήματα κεραιών
- Σταθερή ηλεκτρική και μηχανική απόδοση σε ευρείες διακυμάνσεις θερμοκρασίας για εφαρμογές αλτιμέτρου αεροσκαφών

Το ευρύ φάσμα διηλεκτρικής σταθεράς του υλικού υποστηρίζει επίσης την αποτελεσματική κατασκευή συνδυαστών, διαχωριστών ισχύος, συνδυαστών, ενισχυτών, κεραιών και άλλων κρίσιμων εξαρτημάτων RF.

Οφέλη
- Εξαιρετική απόδοση PIM σε PCB (συνήθως μετρημένη κάτω από -160 dBc)
- Ανώτερες μηχανικές και θερμικές ιδιότητες για μακροχρόνια αξιοπιστία
- Χαμηλή και σταθερή διηλεκτρική σταθερά σε συχνότητα και θερμοκρασία
- Εξαιρετική διαστατική σταθερότητα για συνεπή κατασκευή
- Ελάχιστη απορρόφηση υγρασίας (<0.1%)
- Σφιχτά ελεγχόμενη Dk για επαναλαμβανόμενη απόδοση σύνθετης αντίστασης
- Χαμηλός συντελεστής απωλειών (Df) για μειωμένη απώλεια σήματος
- Βαθμολογία ευφλεκτότητας UL 94 V-0
- Βελτιστοποιημένο για σχεδιασμούς μικροκυμάτων χαμηλής στρώσης

Εφαρμογές
- Κεραίες για συστήματα επικοινωνιών και ραντάρ
- Μίκτες, διαχωριστές, φίλτρα και συνδυαστές
- Παθητικά εξαρτήματα RF που απαιτούν σταθερή ηλεκτρική απόδοση
