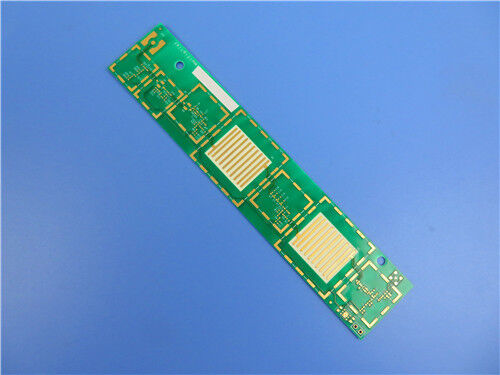

8 στρώσεις υβριδικών PCB με βάση υλικό RO4350B και FR4 με τυφλή διάσταση

Αυτό το 8 στρώματα υβριδικό PCB υψηλής συχνότητας υιοθετεί μια σύνθετη δομή υποστρώματος, με10mil RO4350BΥψηλής συχνότητας υποστρώμα στα άνω και κάτω στρώματα και FR-4 Tg180 υποστρώμα στη μέση.συμμορφώνεται αυστηρά με τα πρότυπα ποιότητας IPC κλάσης 3, και είναι εξοπλισμένο με ειδικές διαδικασίες όπως τυλιγμός των μεταλλικών ακρών, τυφλοί/θαμμένοι σωλήνες και σφραγίσματα ρητίνης.είναι κατάλληλο για υψηλής συχνότητας, σενάρια υψηλής ακρίβειας ηλεκτρονικού εξοπλισμού που απαιτούν σταθερή μετάδοση σήματος.

PCBΠροδιαγραφές

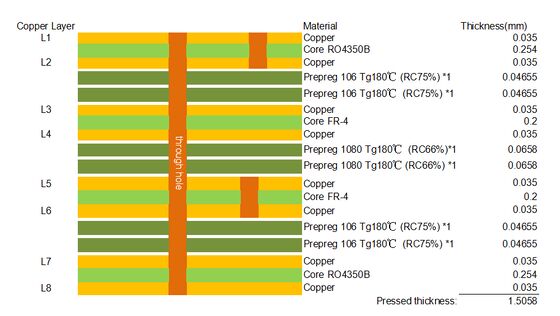

Δομή συσσώρευσης PCB (από πάνω προς τα κάτω)

RO4350B Εισαγωγή υποστρώματος

Ο RO4350B είναι ένα υδρογονανθράκιο/κεραμικό σύνθετο υπόστρωμα υψηλών επιδόσεων ενισχυμένο με γυαλί, ειδικά σχεδιασμένο για εφαρμογές υψηλής συχνότητας, υψηλής ταχύτητας κυκλωμάτων.Διαθέτει σταθερές διηλεκτρικές ιδιότητες, χαμηλός συντελεστής διάσπασης και εξαιρετική μηχανική και θερμική σταθερότητα, καθιστώντας το ευρέως χρησιμοποιημένο σε διάφορα ηλεκτρονικά προϊόντα υψηλής συχνότητας.Το υλικό είναι συμβατό με τις τυποποιημένες διαδικασίες επεξεργασίας PCB, είναι εύκολο να επεξεργαστεί και μπορεί να εξασφαλίσει αποτελεσματικά την ακεραιότητα του σήματος σε σενάρια μετάδοσης υψηλής συχνότητας.

RO4350BΒασικά χαρακτηριστικά

- χαμηλός συντελεστής διάσπασης (Df) και σταθερή διηλεκτρική σταθερά (Dk), εξασφαλίζοντας ελάχιστη απώλεια σήματος υψηλής συχνότητας

- Χαμηλή απορρόφηση υγρασίας, διατηρώντας σταθερή ηλεκτρική απόδοση σε διαφορετικές περιβαλλοντικές συνθήκες

- Εξαιρετική μηχανική αντοχή και σταθερότητα διαστάσεων, κατάλληλη για πολυεπίπεδη στρώση PCB

-Καλή συμβατότητα με τυπικό εξοπλισμό και διαδικασίες επεξεργασίας PCB, μειώνοντας το κόστος παραγωγής

- Εξαιρετική χημική αντοχή, ανθεκτική σε κοινούς διαλύτες και αντιδραστήρες που χρησιμοποιούνται στην επεξεργασία PCB

RO4350BΠεδία εφαρμογής

- Εξοπλισμός επικοινωνίας υψηλών συχνοτήτων: μονάδες ραδιοσυχνοτήτων, κεραίες μικροκυμάτων, δέκτες σήματος και ψηφιακές κεραίες ραδιοφώνου σημείο προς σημείο

- Ηλεκτρονικά προϊόντα αυτοκινήτων: συστήματα ενσωματωμένων ραντάρ, ενσωματωμένες μονάδες επικοινωνίας

- Αεροδιαστημική και άμυνα: συστήματα ραντάρ, συστήματα καθοδήγησης πυραύλων

- Εργαλεία δοκιμής και μέτρησης: Εξοπλισμός δοκιμής υψηλής συχνότητας, αναλυτές σήματος

- Καταναλωτικά ηλεκτρονικά: ασύρματοι δρομολογητές υψηλής ταχύτητας, έξυπνα φορητά, ασύρματες συσκευές υψηλής συχνότητας

RO4350BΣημεία επεξεργασίας

Προετοιμασία του εσωτερικού στρώματος

Εργαλεία: τα λαμινάτα RO4350B είναι συμβατά με πολλά συστήματα εργαλείων με καρφίτσες και χωρίς καρφίτσες.και μετά την επιτόκωση, συνιστάται γενικά να πληρούνται οι περισσότερες απαιτήσεις καταχώρισης..

Προετοιμασία της επιφάνειας: Οι λεπτότεροι πυρήνες RO4350B πρέπει να παρασκευάζονται με χημική διαδικασία (καθαρισμός, μικροεκτύπωση, ξεβράζοντας με νερό, ξήρανση). Οι παχύτεροι πυρήνες είναι συμβατοί με τα μηχανικά συστήματα καθαρισμού.Είναι συμβατό με τους περισσότερους φωτοανθεκτικούς υγρών και ξηρών ταινιών και μπορεί να επεξεργαστεί μέσω τυποποιημένωνΣυστήματα διάταξης (DES).

Επεξεργασία με οξείδιο: οι πυρήνες RO4350B μπορούν να υποβληθούν σε επεξεργασία μέσω οποιασδήποτε διαδικασίας οξείδιο χαλκού ή εναλλακτικής διαδικασίας οξείδιο χαλκού για πολυεπίπεδη σύνδεση,με τη βέλτιστη επεξεργασία που επιλέγεται με βάση τις κατευθυντήριες γραμμές του συστήματος προεπιλέξεων/κολλών.

Απαιτήσεις γεωτρήσεων

Τα τυποποιημένα υλικά εισόδου (αλουμίνιο ή λεπτό πιεσμένο φαινολικό) και εξόδου (πιεσμένο φαινολικό ή πλακέτο από ίνες) είναι κατάλληλα για τη γεώτρηση πυρήνων RO4350B ή συνδεδεμένων συγκροτημάτων.

Οι ταχύτητες γεώτρησης που υπερβαίνουν τα 500 πόδια επιφάνειας ανά λεπτό (SFM) θα πρέπει να αποφεύγονται.002·/· για τρυπάνι μικρής διαμέτρου (<0.0135 ̇).

Οι τρυπές με τυποποιημένη γεωμετρία είναι προτιμότερες για την αποτελεσματική εκκένωση των συντριμμιών.αλλά η ποιότητα του τοιχώματος της τρύπας (8-25 μm τραχύτητα) καθορίζεται από τη διανομή μεγέθους της κεραμικής σκόνης.

Πολυεπίπεδη σύνδεση

Τα laminates RO4350B είναι συμβατά με πολλά συστήματα θερμοστεκόμενων και θερμοπλαστικών συγκολλητικών.

Σκοπός για τα τυφλά και για τα θαμμένα

Σκοτεινές οδούς: Τρύπες που διεισδύουν μόνο από την επιφάνεια του PCB (μιας πλευράς) σε ένα καθορισμένο εσωτερικό στρώμα, χωρίς να διέρχονται από ολόκληρη την πλακέτα.Αυτό το προϊόν έχει σχεδιαστεί με τυφλά μέσα μεταξύ στρώματος 1 και στρώματος 2, τα οποία συνδέουν μόνο το ανώτερο εξωτερικό στρώμα και το πρώτο εσωτερικό στρώμα.

Θρυμμένες διαστάσεις: Τρύπες που βρίσκονται εξ ολοκλήρου στο εσωτερικό του PCB, συνδέοντας δύο ή περισσότερα εσωτερικά στρώματα χωρίς να εκτίθενται οι επιφάνειες του πίνακα.Αυτό το προϊόν είναι σχεδιασμένο με θαμμένα σωλήνες μεταξύ στρώματος 5 και στρώμα 6, που συνδέουν μόνο το πέμπτο και το έκτο εσωτερικό στρώμα.

Γιατί να χρησιμοποιήσετε τυφλές και θαμμένες οδούς;

Βελτιώνει την ακεραιότητα του σήματος: Οι τυφλοί διαδρόμοι και οι θαμμένοι διαδρόμοι συντομεύουν τη διαδρομή μετάδοσης του σήματος, μειώνουν την καθυστέρηση του σήματος, την διασταύρωση και την απώλεια, η οποία είναι κρίσιμη για τη μετάδοση σήματος υψηλής συχνότητας.

Εξοικονόμηση χώρου στην πλακέτα: Σε σύγκριση με τις τρύπες, οι τυφλοί διαδρόμοι και οι θαμμένοι διαδρόμοι δεν καταλαμβάνουν τον επιφανειακό χώρο του PCB, επιτρέποντας πιο πυκνή διάταξη των συστατικών και βελτιώνοντας την ενσωμάτωση του PCB.

Βελτίωση της αξιοπιστίας του PCB: η αποφυγή τρύπων που διεισδύουν σε ολόκληρο το πλαίσιο μειώνει τον κίνδυνο στρέβλωσης του πλαίσιου και διαχωρισμού στρωμάτων,και το σφράγισμα ρητίνης προστατεύει περαιτέρω τις τρύπες από την υγρασία και τη μόλυνση.

Βελτιστοποίηση της διαδικασίας συναρμολόγησης: Οι τυφλοί διαδρόμοι που συνδέονται με ρητίνη και οι θαμμένοι διαδρόμοι εξασφαλίζουν την επίπεδη επιφάνεια του PCB,διευκόλυνση της συγκόλλησης επιφανειακών εξαρτημάτων (SMD) και βελτίωση της ακρίβειας συναρμολόγησης.
