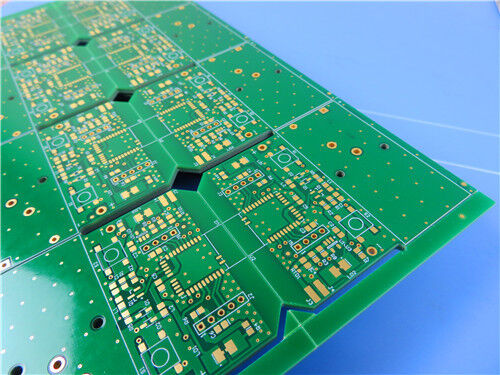

Το 12-layer TU-872 SLK High-Speed Low-Loss PCB είναι μια πλακέτα κυκλώματος πολλαπλών επιπέδων υψηλής αξιοπιστίας που βασίζεται σε τροποποιημένο TG200 premiumFR-4 υπόστρωμα. Αυτό το PCB υψηλής ταχύτητας καλύπτει το σχεδιασμό κυκλώματος υψηλής συχνότητας, την αντιστοίχιση σύνθετης αντίστασης υψηλής ακρίβειας και τα σενάρια μετάδοσης σήματος χαμηλής καθυστέρησης για σύγχρονα ηλεκτρονικά συστήματα υπολογιστών, δικτύων και τηλεπικοινωνιών. Υιοθετώντας την προηγμένη δομή στοίβαξης υλικών χαμηλού διηλεκτρικού TU-872 SLK, η πλακέτα προσφέρει σταθερή ηλεκτρική απόδοση, ελάχιστη απώλεια σήματος και ανώτερη θερμική και μηχανική αντοχή για εφαρμογές πολλαπλών στρωμάτων υψηλών επιπέδων.
Αυτό το προσαρμοσμένο PCB 12 στρωμάτων διαθέτει επαγγελματική δομή διπλού πάχους χαλκού: εξωτερικά στρώματα χαλκού 1 oz για σταθερή αγωγιμότητα υψηλού ρεύματος και στιβαρή μετάδοση σήματος και εσωτερικά στρώματα χαλκού 0,5 oz για υποστήριξη εξαιρετικά λεπτής δρομολόγησης και διάταξης υψηλής πυκνότητας. Το πάχος της τελικής σανίδας φτάνει τα 1,68 mm, με τυπική διάσταση 155 mm × 79,5 mm (1 τεμάχιο συμπεριλαμβανομένων των άκρων επεξεργασίας). Εφαρμόζει χρυσό φινίρισμα επιφάνειας υψηλής αξιοπιστίας, σε συνδυασμό με ματ πράσινη μάσκα συγκόλλησης και διάφανη λευκή μεταξοτυπία για να εξασφαλίσει αντοχή στην οξείδωση, σταθερή συγκόλληση και ακριβή σήμανση εξαρτημάτων. Όλες οι διαμπερείς οπές υιοθετούν τη δομή πλήρωσης πλήρους ρητίνης και ηλεκτρολυτικής επιμετάλλωσης. Υποστηριζόμενο από αυστηρό έλεγχο σύνθετης αντίστασης πολλαπλών επιπέδων σε όλα τα επίπεδα TOP, L3, L5, L10 και L12, αυτό το PCB TU-872 SLK διατηρεί εξαιρετική ακεραιότητα σήματος με εξαιρετικά χαμηλή απώλεια μετάδοσης και σταθερή ακρίβεια αντίστασης.
Ακριβείς προδιαγραφές ελέγχου σύνθετης αντίστασης πολλαπλών επιπέδων
Αυτό το PCB υψηλής ταχύτητας 12 επιπέδων υποστηρίζει αυστηρή προσαρμοσμένη αντιστοίχιση σύνθετης αντίστασης για σήματα μονού άκρου και διαφορικά σε βασικά στρώματα σημάτων. Το ακριβές πλάτος γραμμής και ο σχεδιασμός των αποστάσεων εξαλείφουν την αντανάκλαση του σήματος, την αλληλεπίδραση και την παραμόρφωση κυματομορφής, ικανοποιώντας πλήρως τις απαιτήσεις ακεραιότητας κυκλώματος υψηλής ταχύτητας:
TOP Layer:Έλεγχος αντίστασης 90Ω. Διαφορικό 100Ω (4,9mil/5,5mil); 50Ω μονής άκρης (7mil)
Επίπεδο 3:Έλεγχος αντίστασης 90Ω. Διαφορικό 100Ω (4,5mil/4,7mil); 50Ω μονής άκρης (6mil)
Επίπεδο 5:Διαφορικό 100Ω (5mil/6mil); 50Ω μονής άκρης (9mil)
Επίπεδο 10:Έλεγχος σύνθετης αντίστασης 85Ω (πλάτος γραμμής 8mil)
Επίπεδο 12:Διαφορικό 100Ω (5mil/5mil); 50Ω μονής άκρης (7mil)
Τι είναι το TU-872 SLK; Υλικό FR-4 Τροποποιημένο Υψηλής Ταχύτητας Χαμηλών Απωλειών
Το TU-872 SLK είναι ένα τροποποιημένο εποξειδικό πολυστρωματικό υλικό FR-4 υψηλής απόδοσης με υφαντές ίνες γυαλιού E, προσαρμοσμένο για σχέδια πολυστρωματικών PCB υψηλής ταχύτητας, χαμηλής απώλειας και υψηλής συχνότητας. Προσφέρει χαμηλή διηλεκτρική σταθερά (Dk ＜ 4.0) και εξαιρετικά χαμηλό συντελεστή διάχυσης (Df ＜ 0.010), διατηρώντας σταθερή απόδοση Dk/Df σε μεγάλα εύρη συχνοτήτων για ελαχιστοποίηση της εξασθένησης του σήματος υψηλής ταχύτητας, της καθυστέρησης και της παραμόρφωσης κυματομορφής.
Βελτιστοποιημένο με μοναδικές ενώσεις δικτύου αλλυλίου, το TU-872 SLK ξεπερνά τα συμβατικά υλικά FR-4 με χαμηλότερη θερμική διαστολή του άξονα Z, εξαιρετική αντοχή στην υγρασία, χημική σταθερότητα και αντοχή στο CAF. Πλήρως συμβατό με τις τυπικές διεργασίες FR-4 και επαναροή χωρίς μόλυβδο, ταιριάζει στην παραγωγή PCB υψηλών στρωμάτων με υψηλή θερμική σταθερότητα και αξιόπιστη απόδοση διαμπερούς οπής, ενεργώντας ως οικονομικό υπόστρωμα χαμηλών απωλειών για εμπορικές ηλεκτρονικές εφαρμογές υψηλής ταχύτητας και υψηλής συχνότητας.
Προδιαγραφές PCB υψηλής ταχύτητας 12 επιπέδων TU-872 SLK
| Στοιχείο παραμέτρου |
Αναλυτικές Προδιαγραφές |
| Πλήθος στρωμάτων PCB |
Πολυστρωματικό PCB 12 επιπέδων υψηλής ταχύτητας και χαμηλών απωλειών |
| Υλικό Βάσης |
TG200 υψηλής απόδοσης TU-872 SLK τροποποιημένο FR-4 χαμηλών απωλειών |
| Τελειωμένο πάχος σανίδας |
1,68 χλστ |
| Πάχος χαλκού |
Εξωτερικό στρώμα: 1 oz; Εσωτερικό στρώμα: 0,5 oz |
| Επεξεργασία Επιφανειών |
Immersion Gold για σταθερή αγωγιμότητα και μακροχρόνια αντοχή στην οξείδωση |
| Μάσκα συγκόλλησης & Μεταξοτυπία |
Πράσινη ματ μάσκα συγκόλλησης με λευκή μεταξοτυπία |
| Διάσταση πίνακα |
155 χιλιοστά × 79,5 χιλιοστά, 1 τεμάχιο (με τα άκρα της διαδικασίας) |
| Βασικές Διαδικασίες |
Πλήρης διάτρηση ρητίνης απόφραξης & ηλεκτρολυτικής πλήρωσης. ακριβής έλεγχος σύνθετης αντίστασης πολλαπλών στρωμάτων |
| Επίπεδα ελέγχου αντίστασης |
TOP, L3, L5, L10, L12 μονού άκρου & αντιστοίχιση διαφορικής αντίστασης |
| Χαρακτηριστικά Υλικού |
Χαμηλό Dk/Df, υψηλό Tg, χαμηλό CTE, anti-CAF, ανθεκτικό στην υγρασία, συμβατό με διαδικασία FR-4 |
| Πρότυπο ποιότητας |
Κατάλληλο για IPC-Class-2, συμβατό συγκρότημα χωρίς μόλυβδο |

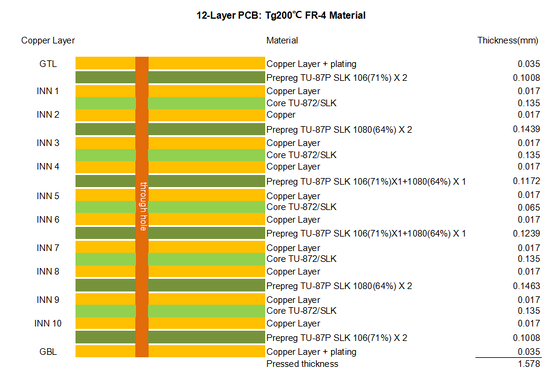

12-στρώσεων TU-872 SLKΣτοίβαξη PCB
Τυπικά πεδία εφαρμογής TU-872 SLK
Συστήματα ραδιοσυχνοτήτων:Πλακέτες λήψης και επεξεργασίας σήματος υψηλής συχνότητας για εξοπλισμό ραδιοσυχνοτήτων χαμηλής καθυστέρησης
Υπολογισμός και αποθήκευση υψηλής απόδοσης:Mainboards διακομιστή, κάρτες γραμμής, backpanels και μονάδες κυκλωμάτων αποθήκευσης υψηλής ταχύτητας
Υλικό τηλεπικοινωνιών και σταθμών βάσης:Πίνακες ελέγχου σταθμού βάσης επικοινωνίας, μονάδες επεξεργασίας και μετάδοσης σήματος
Συσκευές δρομολόγησης δικτύου:Βιομηχανικοί διακόπτες υψηλής ταχύτητας, δρομολογητές γραφείου και τερματικός εξοπλισμός ευρυζωνικότητας
Ηλεκτρονικά πολλαπλών επιπέδων υψηλής ταχύτητας:PCB υψηλών στρωμάτων για περιβάλλοντα εργασίας υψηλής συχνότητας, υψηλής θερμοκρασίας και υψηλής υγρασίας
