Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με 2 μέτρα μακρύ

Flexible Printed Circuit FPC on Polyimide with 2 Meters Long
Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long Flexible Printed Circuit FPC on Polyimide with 2 Meters Long

Μεγάλες Εικόνας :  Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με 2 μέτρα μακρύ

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: Bicheng
Πιστοποίηση: UL, ISO9001, IATF16949
Αριθμό μοντέλου: BIC-264.V1.0
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1pcs
Τιμή: USD9.99-99.99
Συσκευασία λεπτομέρειες: Κενό bags+Cartons
Χρόνος παράδοσης: 8-9 εργάσιμες ημέρες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 5000pcs το μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υλικό βάσεων: Polyimide Αρίθμηση στρώματος: Ενιαία πλευρά
Πάχος PCB: 0.15mm Μέγεθος PCB: 2000 Χ 8mm=1PCS
Coverlay: Άσπρος Silkscreen: Αριθ.
Βάρος χαλκού: 1oz Η επιφάνεια τελειώνει: Χρυσός βύθισης
Υψηλό φως:

Πολυστρωματικό εύκαμπτο PCB Polyimide

,

Κανένα πολυστρωματικό εύκαμπτο PCB Peelable

,

Κανένα πολυστρωματικό ευκίνητο PCB Peelable

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με 2 μέτρα μακρύ

(Τα εύκαμπτα τυπωμένα κυκλώματα είναι επί παραγγελία προϊόντα, η εικόνα και οι παράμετροι που παρουσιάζονται είναι ακριβώς για την αναφορά)

Συνοπτική εισαγωγή

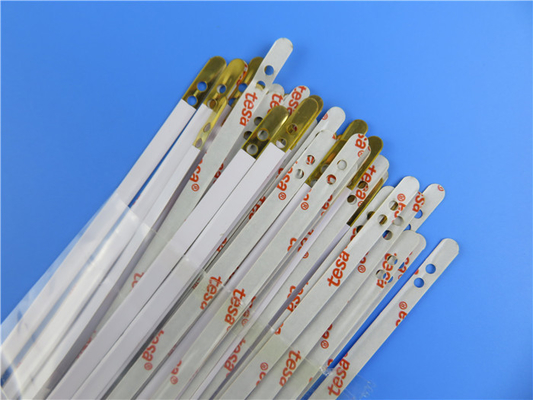

Αυτό το FPC είναι ενιαίες πλαισιωμένες λουρίδες με 2 μετρά πολύ, χαλκός 1oz με την ταινία tesa στην πίσω πλευρά, άσπρος coverlay και χρυσός βύθισης στα μαξιλάρια. Στηρίζεται στο υπόστρωμα polyimide με 7mm ευρέα. Χρησιμοποιείται στα συστήματα τηλεμετρίας.

Προδιαγραφές

ΜΈΓΕΘΟΣ PCB 2000 Χ 8mm=1PCS
Υλικό βάσεων: Polyimide
Αριθμός στρωμάτων Ενιαίο πλαισιωμένο PCB
SMT ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Μέσω των τμημάτων τρυπών ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
STACKUP ΣΤΡΩΜΑΤΟΣ Χαλκός - 35um (1oz)
Polyimide
Ελάχιστα ίχνος και διάστημα: 20mil/20mil
Ελάχιστες/μέγιστες τρύπες: 3.0mm/3.0mm
Τελικό φύλλο αλουμινίου εξωτερικό: 1oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0oz
Τελικό ύψος του PCB: 0.15mm ±0.05
Η επιφάνεια τελειώνει Χρυσός βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ, κατώτατο σημείο
Χρώμα μασκών ύλης συγκολλήσεως: Άσπρο Coverlay
CONTOUR/CUTTING Περικοπή λέιζερ
Τονωτικό: ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
Πλευρά του συστατικού μύθου Αριθ.
Χρώμα του συστατικού μύθου Αριθ.
ΜΕΣΩ ΑΠΡΟΣΔΙΟΡΙΣΤΟΣ
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με 2 μέτρα μακρύ 0

Τα πλεονεκτήματά μας

Το σχέδιο εφαρμοσμένης μηχανικής αποτρέπει τα προβλήματα από την εμφάνιση στην προπαραγωγή

ISO9001, ISO14001, επικυρωμένο εργοστάσιο κατασκευής IATF16949 UL

Καμία MOQ, χαμηλότερο κόστος για τα πρωτότυπα και μικρή ποσότητα τρεξιμάτων

Περισσότερο από έτη 18+ εμπειρίας PCB

Ικανότητα 30000㎡output το μήνα

8000 τύποι των PCB το μήνα

Παράδοση εγκαίρως: >98%

Ποσοστό καταγγελίας πελατών: <1>

Εφαρμογές

Χωρητικές οθόνη αφής/επιτροπή, βιομηχανικός μαλακός πίνακας ελεγκτών θερμοκρασίας ελέγχου, μαλακός πίνακας αναγνωστών καταναλωτικών καρτών

Βασικοί τύποι εύκαμπτων κυκλωμάτων

Υπάρχουν πέντε βασικοί τύποι εύκαμπτων κυκλωμάτων όπως περιγράφεται παρακάτω:

1. Ενιαίος-πλαισιωμένα εύκαμπτα κυκλώματα

Αυτό είναι ο απλούστερος τύπος, και αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων στο οποίο ένα φύλλο αλουμινίου χαλκού είναι τοποθετημένο σε στρώματα με τη βοήθεια μιας κόλλας. Στο τελειωμένο κύκλωμα παρέχεται συχνά ένα covercoat που συνδέεται με την πλευρά χαλκού με τη βοήθεια μιας κόλλας.

2. Double-Sided εύκαμπτα κυκλώματα

Όπως το όνομα προτείνει, το κύκλωμα αποτελείται από ένα λεπτό και εύκαμπτο υλικό βάσεων με το φύλλο αλουμινίου χαλκού που τοποθετείται σε στρώματα σε κάθε πλευρά. Στις εξωτερικές πλευρές των τελειωμένων κυκλωμάτων παρέχονται συχνά τα covercoats που συνδέονται με τις εξωτερικές πλευρές (χαλκός).

3. Πολυστρωματικά εύκαμπτα κυκλώματα

Ένα πολυστρωματικό εύκαμπτο κύκλωμα αποτελείται από διάφορα λεπτά και εύκαμπτα φύλλα πλαστικού βάσεων και φύλλα αλουμινίου χαλκού που τοποθετούνται σε στρώματα μαζί με τη βοήθεια της κόλλας, με πάρα πολύ τον ίδιο τρόπο με τους άκαμπτους πολυστρωματικούς πίνακες. Επίσης είναι κοινή πρακτική να συνδέσει covercoats με τις εξωτερικές πλευρές (χαλκός).

4. Ευκίνητος-άκαμπτα κυκλώματα

Ένα ευκίνητος-άκαμπτο κύκλωμα είναι ένας συνδυασμός άκαμπτων πινάκων και τα εύκαμπτα κυκλώματα, η τελευταία δημιουργία εύκαμπτη διασυνδέουν μεταξύ των άκαμπτων πινάκων στους οποίους είναι τοποθετημένα σε στρώματα με τη βοήθεια των πτυχών δεσμών.

5. Εύκαμπτα κυκλώματα με τις άκαμπτες περιοχές

Σε ορισμένες περιπτώσεις, το εύκαμπτο κύκλωμα πρέπει να υποστηρίξει διάφορα σχετικά βαριά συστατικά ή ακόμα και ένα μέρος συνδετήρων. Επομένως είναι απαραίτητο να ενισχυθεί μια τέτοια περιοχή. Αυτό ολοκληρώνεται με τη σύνδεση ενός τονωτικού σε εκείνη την περιοχή. Το τονωτικό μπορεί να είναι ένα πρόσθετο στρώμα του όχι πάρα πολύ λεπτού polyimide, ή μπορεί να είναι ένα γυαλί/ένα εποξικό φύλλο πλαστικού.

Ικανότητες 2022 FPC

Αριθ. Προδιαγραφές Ικανότητες
1 Τύπος πινάκων Ενιαίο στρώμα, στρώμα Doulbe, πολυστρωματικός, άκαμπτος-ευκίνητο
2 Υλικό βάσεων PI, PET
3 Βάρος χαλκού 0.5oz, 1oz, 2oz
4 Μέγιστο μέγεθος οδηγήσεων 250 X 5000mm
5 Γενικό μέγιστο μέγεθος 250 X 2000mm
6 Πάχος πινάκων 0.03mm3.0mm
7 Ανοχή πάχους ±0.03mm
8 Τρύπα τρυπανιών Mininum 0.05mm
9 Μέγιστη τρύπα τρυπανιών 6.5mm
10 Ανοχή της τρύπας τρυπανιών ±0.025mm
11 Πάχος του τοίχου τρυπών 8 um
12 Ελάχιστη διαδρομή/Gap του ενιαίου πίνακα στρώματος 0.025/0.03mm
13 Ελάχιστη διαδρομή/Gap του διπλού στρώματος και του πολυστρωματικού πίνακα 0.03/0.040mm
14 Ανοχή χαρακτικής ±0.02mm
15 Ελάχιστο πλάτος του μύθου μεταξιού 0.125mm
16 Ελάχιστο Heigh του μύθου μεταξιού 0.75mm
17 Απόσταση από το μύθο στο μαξιλάρι 0.15mm
18 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως του τρυπανιού Coverlay στη διαδρομή 0.03mm
19 Απόσταση από το άνοιγμα της μάσκας ύλης συγκολλήσεως Punching Coverlay στη διαδρομή 0.03mm
20 Πάχος του νικελίου βύθισης 100-300u»
21 Πάχος του χρυσού βύθισης 1-3u»
22 Thicnkess του κασσίτερου βύθισης 150-400u»
23 Ελάχιστο ηλεκτρικό μαξιλάρι δοκιμής 0.2mm
24 Ελάχιστη ανοχή της περίληψης (κανονική διάτρηση φορμών χάλυβα) ±0.1mm
25 Ελάχιστη ανοχή της περίληψης (διάτρηση φορμών χάλυβα ακρίβειας) ±0.05mm
26 Ακτίνα Mininum της γωνίας λοξοτμήσεων (περίληψη) 0.2mm
27 Υλικό Stiffner Pi, FR-4, κόλλα της 3M, PET, φύλλο χάλυβα
28 RoHs Ναι
29 Χρώμα μασκών ύλης συγκολλήσεως Κίτρινος, άσπρος, μαύρος, πράσινος

Περισσότερες επιδείξεις πολύ ευκίνητου

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με 2 μέτρα μακρύ 1

Εύκαμπτο τυπωμένο κύκλωμα FPC σε Polyimide με 2 μέτρα μακρύ 2
