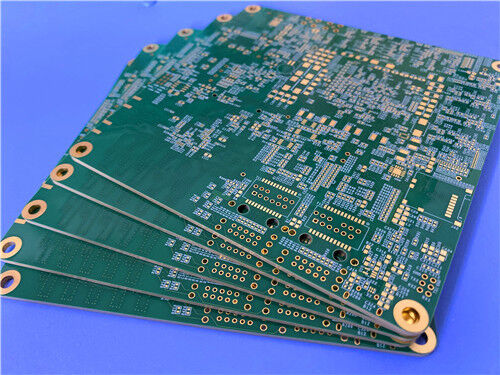

Κατασκευασμένο από αυθεντικό διηλεκτρικό υπόστρωμα με εξαιρετικά χαμηλή απώλεια,Αυτό το προσαρμοσμένο 14 στρώσεων υψηλής ταχύτητας PCB είναι ειδικά κατασκευασμένο για υψηλής απόδοσης ψηφιακή μετάδοση και υψηλής αξιοπιστίας βιομηχανικά δίκτυα συστημάτωνΜε πάχος πλάκας 2,123 χιλιοστών και ομοιόμορφο πάχος χαλκού 1 ουγκιάς σε κάθε αγωγό στρώμα,Παρέχει σταθερή αγωγιμότητα ρεύματος και άψογη συνέπεια σήματος για περίπλοκες πολυεπίπεδες διαταγές κυκλωμάτωνΗ επιφάνεια διαθέτει διπλής όψης πράσινη μάσκα συγκόλλησης σε συνδυασμό με καθαρή λευκή επιφάνεια μετάξι για σαφή αναγνώριση των εξαρτημάτων και ισχυρή προστασία των κυκλωμάτων.Συμπληρώνεται από επιφανειακή επικάλυψη με αηδιαστικό χρυσό νικελίου-παλλάδιου (ENEPIG), προσφέρει εξαιρετικές αντιοξειδωτικές επιδόσεις, αξιόπιστη συγκολλητικότητα και ανθεκτική συμβατότητα σύνδεσης σύρματος για μακροχρόνια βιομηχανική λειτουργία.
Κατασκευάστηκε σύμφωνα με τα αυστηρά πρότυπα αξιοπιστίας IPC-6012 κλάσης 3,Αυτό το πολυεπίπεδο PCB Megtron M6 υιοθετεί ένα στρώμα χαλκού 25μm ομοιόμορφη τρύπα για να εξασφαλίσει σταθερή μέσω της αγωγιμότητας και της δομικής ακεραιότηταςΕνσωματώνει ακριβή τεχνολογία ελέγχου παρεμπόδισης για την ελαχιστοποίηση της διασταύρωσης σήματος, την εξάλειψη της απόκλισης μετάδοσης και τη διατήρηση ακριβούς αντιστοίχισης σήματος για λειτουργία κυκλώματος υψηλής ταχύτητας.Για τη μεγιστοποίηση της δομικής πυκνότητας και της αξιοπιστίας της συγκόλλησης, όλα τα μικροδιαγράμματα κάτω των 0,4 mm υποβάλλονται σε πλήρη επένδυση ρητίνης και ηλεκτροπληρωμένη επεξεργασία επίπεδης πλήρωσης, εξαλείφοντας εντελώς το κούφιο μέσω ελαττωμάτων.Αυτό το υψηλής ακρίβειας PCB ακολουθεί αυστηρά τα επίσημα πρωτόκολλα κατασκευής του Megtron M6, καθιστώντας την μια κορυφαία λύση για υψηλής ποιότητας υποδομές επικοινωνιών, διακομιστές επιχειρηματικού επιπέδου και εξελιγμένες βιομηχανικές ηλεκτρονικές συσκευές ακριβείας.
PCBΠροδιαγραφές
| Παράμετρος |
Τεχνικές λεπτομέρειες |

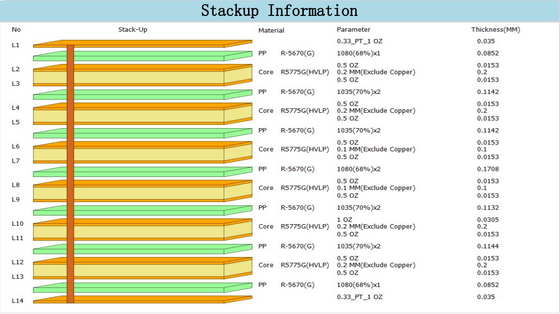

| Αριθμός στρωμάτων |
14 στρώματα πολυστρωμάτων PCB υψηλής ταχύτητας |
| Βασικό υλικό |
Πανασόνικ Megtron M6 υπεραπλανητική υψηλής ταχύτητας διηλεκτρική |
| Μέγεθος τεντωμένης πλάκας |
2.123mm |
| Βάρος χαλκού |
1 ουγκιά τελικού χαλκού για όλα τα στρώματα |
| Επεξεργασία επιφάνειας |
Χρυσό ηλεκτρικό νικελιοπαλλάδιο (ENEPIG) |
| Μασκα και Σιδεροπετσέτα |
Πάνω & Κάτω: Πράσινη μάσκα συγκόλλησης με λευκή μεταξοειδή |
| Διάσταση του πίνακα |
100 mm × 98 mm (1PCS) |
| Δυνατότητα εκτύπωσης |
25 μm |
| Πρότυπο ποιότητας |
IPC-6012 Τάξη 3 υψηλή βαθμίδα αξιοπιστίας |
| Κεντρικές διαδικασίες προσαρμογής |

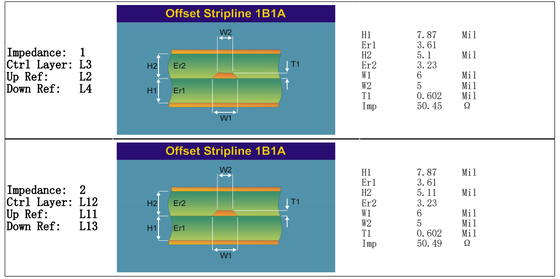

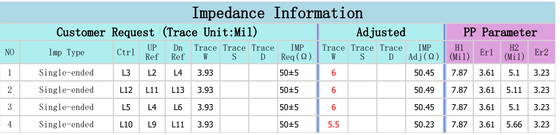

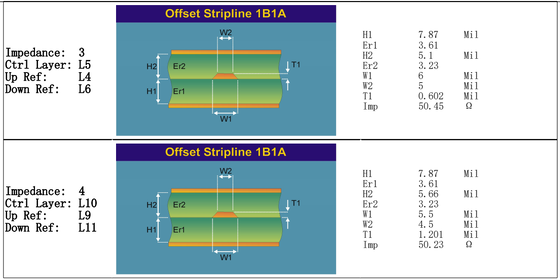

Ελέγχος ακριβούς αντίστασης. Σφραγίδα από ρητίνη και ηλεκτροπλαστική γέμιση για διάδρομους κάτω των 0,4 mm. |
Συγκέντρωση PCB
Επίσημες κατευθυντήριες γραμμές επεξεργασίας Megtron M6

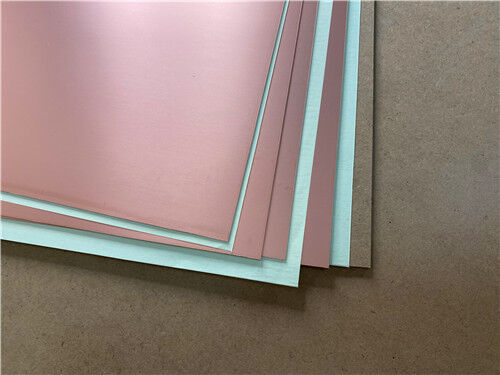

Η Panasonic Megtron M6 είναι ένα υψηλής ποιότητας υλικό PCB χωρίς αλογόντα, με εξαιρετικά χαμηλή απώλεια και υψηλή αντοχή στη θερμότητα, το οποίο έχει βελτιστοποιηθεί για υψηλής ταχύτητας ψηφιακό εξοπλισμό και υποδομές επικοινωνιών.Στενή συμμόρφωση με την τυποποιημένη αποθήκευση, οι διαδικασίες προετοιμασίας της επιφάνειας, σύνδεσης και ξήρανσης είναι απαραίτητες για να διατηρηθεί η αρχική απόδοση χαμηλής Df, θερμική σταθερότητα και μακροχρόνια αξιοπιστία.Οι τυποποιημένες κατευθυντήριες γραμμές κατασκευής συνοψίζονται ως εξής::
Απαιτήσεις αποθήκευσης υλικών
Τα λαμινάτα Megtron M6 πρέπει να αποθηκεύονται επίπεδα σε δροσερό, ξηρό περιβάλλον για να αποφεύγονται οι παραμορφώσεις κάμψης και οι γρατζουνιές στην επιφάνεια.Για υλικά προεπιμόρφωσης M6Για την παρατεταμένη αποθήκευση απαιτείται διατήρηση σε χαμηλή θερμοκρασία στους 5°C.Όλες οι ανοιχτές σακούλες προεπιμόρφωσης πρέπει να είναι σφιχτά επανεισφράγιστες για να αποφεύγεται η απορρόφηση υγρασίας.Ο σωρευτικός χρόνος έκθεσης σε ανοιχτό περιβάλλον δεν πρέπει να υπερβαίνει τις 8 ώρες για να αποφευχθεί η υποβάθμιση της απόδοσης του υλικού.
Προετοιμασία επιφάνειας με στρώμα
Διαφορετικοί τύποι χαλκού υιοθετούν στοχευμένες διαδικασίες καθαρισμού για να εξασφαλιστεί η βέλτιστη επιφανειακή δραστηριότητα.Οι τυπικές γυαλιστερές επιφάνειες χαλκού μπορούν να υποβληθούν σε επεξεργασία με συμβατικές βιομηχανικές διαδικασίες χημικού καθαρισμού ή μηχανικού καθαρισμούΤα αντίστροφα επεξεργασμένα φύλλα χαλκού απαιτούν καθαρές χημικές διαδικασίες καθαρισμού για την προστασία του ειδικού στρώματος επεξεργασίας επιφάνειας και τη διατήρηση σταθερής απόδοσης προσκόλλησης.
Επεξεργασία ομολόγων εσωτερικού στρώματος
Υπάρχουν πολλές επιλογές επεξεργασίας οξείδωσης για τη σύνδεση εσωτερικού στρώματος του Megtron M6.ενώ η επεξεργασία με μαύρο οξείδιο απαιτεί αυστηρή επαλήθευση της αντοχής της φλούδας πριν από τη μαζική παραγωγή για να εξασφαλιστεί η αξιοπιστία της επικάλυψηςΗ εναλλακτική αγωγή οξειδίου με υπεροξείδιο/σαλφυρικό οξύ με οργανική επίστρωση είναι το προτιμώμενο διάλυμα.παρέχοντας πιο σταθερή ομοιομορφία δέσμευσης και καλύτερη προσαρμοστικότητα για πολυεπίπεδη λαμινίωση υψηλής ταχύτητας.
Επαγγελματικά πρότυπα ξήρανσης
Η πλήρης απομάκρυνση της υγρασίας είναι κρίσιμη για την πρόληψη της αποστρωματισμού και της φυσαλίδωσης κατά τη διάρκεια της επικάλυψης. Τα τελικά εσωτερικά στρώματα πρέπει να στεγνώσουν πλήρως για να εξαλειφθεί η επιφάνεια και η απορροφημένη υγρασία.Η συνιστώμενη τυποποιημένη μέθοδος είναι η ψήσιμο σε θερμοκρασία 105 °C για 20 έως 30 λεπτάΠαρόλο που ορισμένοι εξοπλισμός επεξεργασίας οξειδίων με μεταφορέα παρέχει βοηθητικές λειτουργίες ξήρανσης,Η ανεξάρτητη ψήσιμο σε ράφους εξακολουθεί να συνιστάται έντονα για να διασφαλιστεί η πλήρης αφυδάτωση και η σταθερή ποιότητα των παρτίδων..
Δελτίο δεδομένων M6
| Αριθμός τμήματος |
Εφαρμογή των διατάξεων του παρόντος κανονισμού |
Εφαρμογή των διατάξεων του παρόντος κανονισμού |
Εφαρμογή των διατάξεων του παρόντος κανονισμού |
| Tg (DSC) |
185 °C |
185 °C |
185 °C |
| Tg (DMA) |
210 °C |
210 °C |
210°C |
| Td (θερμική αποσύνθεση) (°C) |
410 °C |
410 °C |
410 °C |
| T288 (χωρίς Cu) (min) |
> 120 λεπτά |
> 120 λεπτά |
> 120 λεπτά |
| T288 (με Cu) (μίν.) |
> 120 λεπτά |
> 120 λεπτά |
> 120 λεπτά |
| CTE-Y |
14-16 ppm/°C |
14-16 ppm/°C |
14-16 ppm/°C |
| CTE-Y |
14-16 ppm/°C |
14-16 ppm/°C |
14-16 ppm/°C |
| ΚΤΕ-Ζ |
45 ppm/°C |
45 ppm/°C |
45 ppm/°C |
| Δοκιμαστική μέθοδος IPC-TM-650 2.4.24Η κατάσταση Α (ppm/°C) |
260 ppm/°C |
260 ppm/°C |
260 ppm/°C |
| Θερμική αγωγιμότητα (W/m)・Κ) |
0.42 W/m · K |
00,42 W/m · cm |
00,42 W/m · cm |
| Αντίσταση όγκου (MΩ)・cm) |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
1 x 109 MΩ · cm |
| Αντίσταση επιφάνειας (mΩ) |
1 x 108 MΩ |
1 x 108 MΩ |
1 x 108 MΩ |
| Δοκιμαστική μέθοδος IPC-TM-650: Συνθήκη C-24/23/50 |
3.4 |
3.4 |
3.4 |
| Δοκιμαστική μέθοδος IPC-TM-650· Συνθήκη C-24/23/50 |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
| Δοκιμαστική μέθοδος Συγκεντρωτικός δίσκος αντηχίας ισορροπημένου τύπου, κατάσταση C-24/23/50 |
3.4 |
3.4 |
3.4 |
| Df σε 1 GHz |
0.002 |
0.002 |
0.002 |
| Df σε 10 GHz |
Επικεφαλής |
Επικεφαλής |
Επικεφαλής |
| Df σε 12 GHz |
0.004 |
0.004 |
0.004 |
| Απορρόφηση νερού (%) |
0.14% |
0.14% |
0.14% |
| Αναλογία Poisson |
0.2 |
0.2 |
0.2 |
| Διάταξη 2 |
19 GPa |
19 GPa |
19 GPa |
| Επικουρής γέμιση (TD) (GPa) |
18 GPa |
18 GPa |
18 GPa |
| Δυνατότητα αποτρίχωσης (1 oz. Cu) (kN/m) |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
0.8 (Cu:H-VLP) kN/m |
| Πυροδοσία |
94V-0 |
94V-0 |
94V-0 |
