Βύθισης χρυσά PCB ENIG κυκλωμάτων χημικά χρυσά κυκλώματα PCB πινάκων μαλακά χρυσά για το σύστημα ενδοσυνεννοήσεων
1.1 γενική περιγραφή

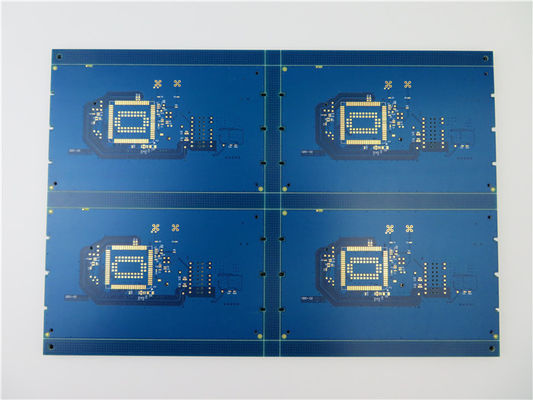

Αυτό είναι ένας τύπος του ματ μπλε PCB που στηρίζεται στο υπόστρωμα FR-4 με Tg 130°C για την εφαρμογή του συστήματος ενδοσυνεννοήσεων. Είναι πίνακας 4 στρώματος 1,40 χιλ. σε παχύ με το εξωτερικό στρώμα 1oz και το μισό εσωτερικό στρώμα ουγγιών. Το λευκό πέρα από τη ματ μπλε μάσκα ύλης συγκολλήσεως και από την κορυφή και την κατώτατη πλευρά. Η επιφάνεια τελειώνει είναι χρυσός βύθισης στα μαξιλάρια. Το υλικό βάσεων χρησιμοποιείται από ITEQ αυτός-158, ολόκληρος πίνακας που παρέχει 4 επάνω ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 25 επιτροπές συσκευάζονται για την αποστολή.
1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Είναι κατάλληλο για τις φορητές και καταναλωτικές εφαρμογές
RoHS υποχωρητικό και κατάλληλο για τις θερμικές ανάγκες αξιοπιστίας
Άριστο planarity επιφάνειας, χρήσιμο για PCBs με τις συσκευασίες BGA να μειώσει το ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης
Η διαδικασία SMT είναι ανθεκτική στη συγκόλληση επανακυκλοφορίας, ανθεκτική στην επανάληψη
Πεπειραμένα πρόσωπα πωλήσεων και ειδικευμένες εξυπηρετήσεις πελατών
Κανένα ελάχιστης δείγμα ποσότητας διαταγής και χαμηλότερου κόστους
Εστίαση στη χαμηλή έως μέση παραγωγή όγκου
Παράδοση εγκαίρως: >98%
Ποσοστό καταγγελίας πελατών: <1>
Καμία ποιοτική καταγγελία δεν προορίζεται να κερδίσει χρήματα
1.3 εφαρμογές
Ενδοσυνεννόηση
Απλωμένο φάσμα
Ενισχυτής τηλεφωνικών σημάτων
Ακολουθώντας συσκευές οχημάτων
ΣΥΝΕΧΉΣ μετασχηματιστής εναλλασσόμενου ρεύματος
1.4 φύλλο παραμέτρου και στοιχείων
| ΜΈΓΕΘΟΣ PCB |
285 PC Χ 195=4 |
| ΤΥΠΟΣ ΠΙΝΑΚΩΝ |
Πολυστρωματικό PCB |
| Αριθμός στρωμάτων |
4 στρώματα |
| Η επιφάνεια τοποθετεί τα συστατικά |
ΝΑΙ |
| Μέσω των τμημάτων τρυπών |
ΝΑΙ |
| STACKUP ΣΤΡΩΜΑΤΟΣ |
χαλκός - 17.8um ΤΟΠ στρώμα +plate (0.5oz) |
| Prepreg 1 X 1080 + 1 X 2116 |
| χαλκός - 17.8um (0.5oz) MidLayer 1 |
| FR-4 1.0mm |
| χαλκός - 17.8um (0.5oz) MidLayer 2 |
| Prepreg 1 X 1080 + 1 X 2116 |
| χαλκός - 17.8um (0.5oz) στρώμα +plate BOT |
| ΤΕΧΝΟΛΟΓΙΑ |
|
| Ελάχιστα ίχνος και διάστημα: |
5,9 mil/5,8 mil |
| Ελάχιστες/μέγιστες τρύπες: |
0,775 χιλ./2,0 χιλ. |
| Αριθμός διαφορετικών τρυπών: |
4 |
| Αριθμός τρυπών τρυπανιών: |
217 |
| Αριθμός αλεσμένων αυλακώσεων: |
0 |
| Αριθμός εσωτερικών διακοπών: |
0 |
| Έλεγχος σύνθετης αντίστασης: |
αριθ. |
| Αριθμός χρυσού δάχτυλου: |
0 |
| ΥΛΙΚΟ ΠΙΝΑΚΩΝ |
|
| Γυαλί εποξικό: |
FR-4 Tg130℃, ER<5> |
| Τελικό φύλλο αλουμινίου εξωτερικό: |
1 oz |
| Τελικό φύλλο αλουμινίου εσωτερικό: |
0,5 oz |
| Τελικό ύψος του PCB: |
1,4 χιλ. ±0.14 |
| ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ |
|
| Η επιφάνεια τελειώνει |
Χρυσό (22,1%) 0.1µm πάνω από 3µm νικέλιο βύθισης |
| Η μάσκα ύλης συγκολλήσεως ισχύει: |
ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron |
| Χρώμα μασκών ύλης συγκολλήσεως: |
Ματ μπλε, ksm-6189BLM1 |
| Τύπος μασκών ύλης συγκολλήσεως: |
LPSM |
| CONTOUR/CUTTING |
Δρομολόγηση, β-αυλάκι |
| ΧΑΡΑΚΤΗΡΙΣΜΟΣ |
|
| Πλευρά του συστατικού μύθου |
ΚΟΡΥΦΗ και κατώτατο σημείο. |
| Χρώμα του συστατικού μύθου |
Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo |
| Όνομα ή λογότυπο κατασκευαστών: |
Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ |
Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.78mm. |
| FLAMIBILITY ΕΚΤΙΜΗΣΗ |
Έγκριση λεπτό UL 94-V0. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ |
|
| Διάσταση περιλήψεων: |
0,0059» |
| Επένδυση πινάκων: |
0,0029» |
| Ανοχή τρυπανιών: |
0,002» |
| ΔΟΚΙΜΗ |
100% ηλεκτρική προγενέστερη αποστολή δοκιμής |
| ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ |
αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ. |
| ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ |
Παγκοσμίως, συνολικά. |
1.5 πλεονεκτήματα των πινάκων PCB με το Electroless χρυσό νικελίου και βύθισης
(1) επίπεδη επιφάνεια
Το σημαντικότερο χαρακτηριστικό γνώρισμα είναι ότι η επιφάνεια όλων των μαξιλαριών είναι τέλεια επίπεδη, αντίστοιχος στην ελλοχεύουσα επιφάνεια χαλκού, με όλες τις άκρες μαξιλαριών και διαδρομής που καλύπτονται από το νικέλιο/το χρυσό.
(2) χαμηλό ποσοστό ατέλειας
Ένας σημαντικός λόγος για τη χρυσή προστασία επιφάνειας βύθισης είναι ένα ιδιαίτερα μειωμένο ποσοστό αποτυχίας κατά τη διάρκεια της συνέλευσης και της συγκόλλησης έναντι ύλη συγκολλήσεως-ντυμένος και ισοπεδωμένος ζεστός αέρας πίνακες. Ισχύει ιδιαίτερα για τους πίνακες λεπτών γραμμών με μια συστατική πίσσα 0,5 χιλ. (20 mils) ή λιγότεροι.
(3) Solderability
Το Solderability είναι υψηλό αλλά ο χρόνος συγκόλλησης λίγο περισσότερο (περίπου 5 δευτερόλεπτα.) συγκρίνεται με τη συγκόλληση κυμάτων (3seconds.)
(4) να τονίσει των πινάκων
Επειδή οι πίνακες PCB δεν έχουν εκτεθεί στις υψηλές θερμοκρασίες, κανένα να τονίσει των καλύπτω-κατευθείαν τρυπών δεν θα εμφανιστεί. Έτσι οι χαμηλής θερμοκρασίας διαδικασίες είναι ότι καμία απελασματοποίηση του φύλλου πλαστικού δεν θα πραγματοποιηθεί.
(5) διαστατική σταθερότητα
Δεδομένου ότι οι πίνακες δεν υποβάλλονται στις θερμοκρασίες επάνω από 90° Γ (194° Φ) κατά τη διάρκεια της κατασκευής, η διαστατική σταθερότητα είναι υψηλή. Αυτό είναι μεγάλου ενδιαφέροντος όταν επιβιβάζεται η εκτυπώνοντας την οθόνη κόλλα ύλης συγκολλήσεως στη λεπτή γραμμή SMT επειδή μια καλύτερη τακτοποίηση μεταξύ του διάτρητου και του σχεδίου επιτυγχάνεται από στην περίπτωση της ύλης συγκολλήσεως που ντύνεται και που ισοπεδώνεται ζεστός αέρας πίνακες.
(6) μόλυνση της επιφάνειας πινάκων
Δεδομένου ότι δεν υπάρχει κανένα υπόλειμμα ροής στην επιφάνεια πινάκων δεδομένου ότι υπάρχει με ύλη συγκολλήσεως-ντυμένος και ισοπεδωμένος ζεστός αέρας πίνακες, η μόλυνση επιφάνειας είναι αρκετά χαμηλότερη. Οι μετρήσεις δείχνουν μια μόλυνση 4,5 ΝαCl μg/sq.cm (29 ΝαCl μg/sq.in.) της ύλης συγκολλήσεως που ντύνεται και που ισοπεδώνεται ζεστός αέρας πίνακες και ακριβώς τη μόλυνση 1,5 ΝαCl μg/sq.cm (9,6 ΝαCl μg/sq.in.) του νικελίου/των χρυσών πινάκων.
(7) Fiducials
Το Fiducials, οι οπτικοί στόχοι, επιτυγχάνει έναν καλύτερο καθορισμό λόγω του λεπτού νικελίου/του χρυσού στρώματος.
(8) ζωή του προϊόντος στο ράφι
Η ζωή του προϊόντος στο ράφι αναφέρεται για να είναι ένα ελάχιστο ενός έτους όταν vacuum-packed.
(9) επαφές πληκτρολογίων
Είναι πρόσφορο να εκτελεσθούν οι επί του σκάφους επαφές για τα πληκτρολόγια με το ίδιο νικέλιο/το χρυσό επίστρωμα με επάνω τα μαξιλάρια SMT έτσι ώστε μια εκτύπωση άνθρακα μπορεί να αποφευχθεί. Οι επαφές άνθρακα παρουσιάζουν συχνά μια αντίσταση 100 έως 200 ωμ, και επίσης αρκετά υψηλό βαθμό της αστάθειας.
