Σκληρός χρυσός πίνακας κυκλωμάτων PCB FR4 ιατρικού εξοπλισμού 0.8mm

Σκληρός χρυσός πίνακας κυκλωμάτων PCB FR4 ιατρικού εξοπλισμού 0.8mm

MOQ: 1pcs
τιμή: USD9.99-99.99
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000pcs το μήνα
Λεπτομέρειες
Τόπος καταγωγής
Κίνα
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-486.V1.0
Υλικό βάσεων:
FR-4
Αρίθμηση στρώματος:
2 στρώματα
Πάχος PCB:
0,8 χιλ. ±0.08
Μέγεθος PCB:
177 X 65 =6 ΕΠΆΝΩ
Μάσκα ύλης συγκολλήσεως:
Ματ μπλε
Silkscreen:
Άσπρος
Βάρος χαλκού:
1oz
Η επιφάνεια τελειώνει:
Εκλεκτικός σκληρός χρυσός στα μαξιλάρια 10 u»
Επισημαίνω:

Σκληρό χρυσό PCB ιατρικού εξοπλισμού

,

PCB ιατρικού εξοπλισμού 0.8mm

,

πίνακας κυκλωμάτων 0.8mm FR4

Περιγραφή προϊόντος

Εκλεκτικό σκληρό χρυσό διπλό στρώμα 0.8mm PCB πίνακας κυκλωμάτων FR-4 για τον εξοπλισμό ασφάλειας

1.1 γενική περιγραφή
Αυτό είναι ένας τύπος του διπλού πλαισιωμένου PCB που στηρίζεται στο υπόστρωμα FR-4 με Tg 150°C για την εφαρμογή του εξοπλισμού ασφάλειας. Είναι 0,8 χιλ. παχύ με το λευκό (Taiyo) στη ματ μπλε μάσκα ύλης συγκολλήσεως (Kuangshun) και τον εκλεκτικό σκληρό χρυσό στα μαξιλάρια. Το υλικό βάσεων είναι από ITEQ παρέχοντας 6 επάνω σε PCBs ανά επιτροπή. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 40 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη
Σημαντική θερμική αντίσταση και κατάλληλος για την αμόλυβδη διαδικασία
Ο καλυμμένος παχύς χρυσός είναι κράμα Au-κοβάλτιο, η αγνότητα της χρυσής προσιτότητας 99,7% και του πάχους απόθεσης μπορεί να φθάσει στο um 1 έως 3 πυκνά
Καλή αντοχή και χαμηλή αντίσταση επαφών
Ικανοποίηση των αναγκών PCB σας από το πρωτότυπο στη μαζική παραγωγή
UL αναγνωρισμένος και RoHS οδηγία-υποχωρητικό
Πεπειραμένα πρόσωπα πωλήσεων και ειδικευμένες εξυπηρετήσεις πελατών

1.3 εφαρμογές
Απόκτηση στοιχείων
Ακολουθώντας σύστημα αυτοκινήτων
Συστήματα ελέγχου προσπέλασης πορτών
Ραδιο συστήματα μικροκυμάτων

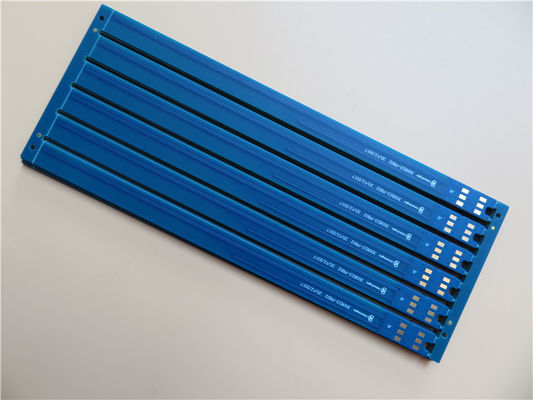

Σκληρός χρυσός πίνακας κυκλωμάτων PCB FR4 ιατρικού εξοπλισμού 0.8mm 0

1.4 φύλλο παραμέτρου και στοιχείων
ΜΈΓΕΘΟΣ PCB 177 X 65 =6 ΕΠΆΝΩ
ΤΥΠΟΣ ΠΙΝΑΚΩΝ Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων 2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά ΝΑΙ
Μέσω των τμημάτων τρυπών αριθ.
STACKUP ΣΤΡΩΜΑΤΟΣ χαλκός - 18um ΤΟΠ στρώμα +plate (0.5oz)
FR-4 0,7 χιλ.
χαλκός - 18um (0.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα: 15 mil/6,5 mil
Ελάχιστες/μέγιστες τρύπες: 0,3 χιλ./3,5 χιλ.
Αριθμός διαφορετικών τρυπών: 2
Αριθμός τρυπών τρυπανιών: 35
Αριθμός αλεσμένων αυλακώσεων: 5
Αριθμός εσωτερικών διακοπών: 0
Έλεγχος σύνθετης αντίστασης: αριθ.
Αριθμός χρυσού δάχτυλου: 0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό: FR-4 Tg150℃, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό: 1 oz
Τελικό φύλλο αλουμινίου εσωτερικό: 0 oz
Τελικό ύψος του PCB: 0,8 χιλ. ±0.08
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει Εκλεκτικός σκληρός χρυσός στα μαξιλάρια 10 u»
Η μάσκα ύλης συγκολλήσεως ισχύει: ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως: Ματ μπλε, ksm-S6189BLM1
Τύπος μασκών ύλης συγκολλήσεως: LPSM
CONTOUR/CUTTING Δρομολόγηση, β-περικοπή
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου ΚΟΡΥΦΗ
Χρώμα του συστατικού μύθου Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών: Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.3mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων: 0,0059»
Επένδυση πινάκων: 0,0029»
Ανοχή τρυπανιών: 0,002»
ΔΟΚΙΜΗ 100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ Παγκοσμίως, συνολικά.

Σκληρός χρυσός πίνακας κυκλωμάτων PCB FR4 ιατρικού εξοπλισμού 0.8mm 1

1.5 τυπωμένη ικανότητα 2020 πινάκων κυκλωμάτων

Παράμετρος Αξία
Αριθμήσεις στρώματος 1-32
Υλικό υποστρωμάτων FR-4 (συμπεριλαμβανομένου υψηλού Tg 170, υψηλό CTI>600V) Αργίλιο που βασίζεται Χαλκός που βασίζεται ROGERS RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 Κ.ΛΠ. Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 κ.λπ… Taconic tlx-8, tly-5, RF-35TC, tlf-35 κ.λπ… Αρλόν AD450, AD600 κ.λπ. PTFE F4B DK2.2, DK2.65 Κ.ΛΠ… Polyimide και PET.
Μέγιστο μέγεθος Δοκιμή πετάγματος: 900*600mm, δοκιμή 460*380mm, καμία δοκιμή 1100*600mm προσαρτημάτων
Ανοχή περιλήψεων πινάκων ±0.0059» (0.15mm)
Πάχος PCB 0,0157» - 0,3937» (0.40mm--10.00mm)
Ανοχή πάχους (T≥0.8mm) ±8%
Ανοχή πάχους (t<0.8mm) ±10%
Πάχος στρώματος μόνωσης 0,00295» - 0,1969» (0.075mm--5.00mm)
Ελάχιστη διαδρομή 0,003» (0.075mm)
Ελάχιστο διάστημα 0,003» (0.075mm)
Εξωτερικό πάχος χαλκού 35µm--420µm (1oz-12oz)
Εσωτερικό πάχος χαλκού 17µm--420µm (0.5oz - 12oz)
Τρύπα τρυπανιών (μηχανική) 0,0059» - 0,25» (0.15mm--6.35mm)
Τελειωμένη τρύπα (μηχανική) 0,0039» - 0,248» (0.10mm--6.30mm)
DiameterTolerance (μηχανικό) 0,00295» (0.075mm)
Εγγραφή (μηχανική) 0,00197» (0.05mm)
Λόγος διάστασης 12:1
Τύπος μασκών ύλης συγκολλήσεως LPI
Ελάχιστη γέφυρα Soldermask 0,00315» (0.08mm)
Ελάχιστη εκκαθάριση Soldermask 0,00197» (0.05mm)
Βούλωμα μέσω της διαμέτρου 0,0098» - 0,0236» (0.25mm--0.60mm)
Ανοχή ελέγχου σύνθετης αντίστασης ±10%
Η επιφάνεια τελειώνει HASL, HASL ΕΆΝ, ENIG, κασσίτερος IMM, IMM Ag, OSP, χρυσό δάχτυλο
