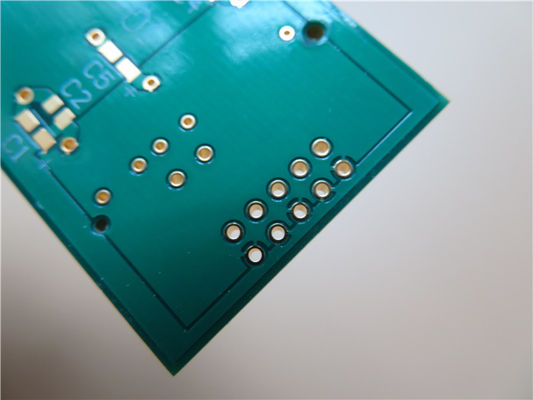

Διπλό στρώμα 2.4mm PCB ιατρικού εξοπλισμού με το χαλκό 2oz

MOQ:	1pcs
τιμή:	USD9.99-99.99
Τυπική συσκευασία:	Κενό bags+Cartons
Περίοδος παράδοσης:	8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής:	T/T
Ικανότητα εφοδιασμού:	5000pcs το μήνα

Πληροφορίες Πληροφορίες

Περιγραφή προϊόντος

Λεπτομέρειες

Τόπος καταγωγής

Μάρκα

Bicheng

Πιστοποίηση

UL, ISO9001, IATF16949

Αριθμό μοντέλου

BIC-493.V1.0

Υλικό βάσεων:

Αρίθμηση στρώματος:

2 στρώματα

Πάχος PCB:

2,4 χιλ. ±0.2

Μέγεθος PCB:

65.5 Χ 33.75mm=1PCS

Μάσκα ύλης συγκολλήσεως:

ΠΡΑΣΙΝΟΣ

Silkscreen:

Άσπρος

Βάρος χαλκού:

Η επιφάνεια τελειώνει:

χρυσός βύθισης

Επισημαίνω:

2oz PCB ιατρικού εξοπλισμού

PCB ιατρικού εξοπλισμού 2.4mm

PCB στρώματος 2.4mm διπλό

Περιγραφή προϊόντος

Το παχύ PCB 2.4mm διπλός πίνακας PCB στρώματος πινάκων κυκλωμάτων στηρίχτηκε σε FR-4 με το χαλκό 2oz για το μεταφορέα SATA

Σχεδιάγραμμα προϊόντων

1.1 γενική περιγραφή

Αυτό είναι ένας τύπος 2 oz διπλασιάζει το πλαισιωμένο PCB που στηρίζεται στο υπόστρωμα FR-4 με Tg 150°C για την αίτηση του πίνακα μεταφορέων μικροϋπολογιστών SATA. Είναι 2,4 χιλ. παχύ με το λευκό (Taiyo) στην πράσινη μάσκα ύλης συγκολλήσεως (Taiyo) και το χρυσό βύθισης (4 μικροΐντσες χρυσού) στα μαξιλάρια. Το υλικό βάσεων είναι από ITEQ παρέχοντας το ενιαίο PCB. Κατασκευάζονται ανά ΕΠΙ 6012 κατηγορία 2 χρησιμοποιώντας τα παρεχόμενα στοιχεία Gerber. Κάθε 20 επιτροπές συσκευάζονται για την αποστολή.

1.2 χαρακτηριστικά γνωρίσματα και οφέλη

Μέσο υπόστρωμα Tg με την πολύ χαμηλή απορρόφηση Moisure και την καλύτερη αντίσταση του CAF

Υψηλό solderability, κανένα να τονίσει των πινάκων κυκλωμάτων και λιγότερη μόλυνση της επιφάνειας PCB.

ISO9001, ISO14001, επικυρωμένο UL εργοστάσιο κατασκευής.

ικανότητα μήνα τετραγωνικών μέτρων 30000

Επαγγελματικοί και πεπειραμένοι μηχανικοί

αναφορά 12 ωρών

Ικανότητα παραγωγής όγκου

1.3 εφαρμογές

Σύστημα συναγερμών

Κεραία WiFi μακροχρόνιας σειράς

Σεμινάριο προγραμματισμού PLC

Μορφωματικός παλμογράφος

Δέκτες οπτικών ινών

1.4 φύλλο παραμέτρου και στοιχείων

ΜΈΓΕΘΟΣ PCB	65.5 Χ 33.75mm=1PCS
ΤΥΠΟΣ ΠΙΝΑΚΩΝ	Πλαισιωμένο διπλάσιο PCB
Αριθμός στρωμάτων	2 στρώματα
Η επιφάνεια τοποθετεί τα συστατικά	ΝΑΙ
Μέσω των τμημάτων τρυπών	ΝΑΙ
STACKUP ΣΤΡΩΜΑΤΟΣ	χαλκός - 52.5um ΤΟΠ στρώμα +plate (1.5oz)
	FR-4 2.3mm
	χαλκός - 52.5um (1.5oz) στρώμα +plate BOT
ΤΕΧΝΟΛΟΓΙΑ
Ελάχιστα ίχνος και διάστημα:	23 mil/7,7 mil
Ελάχιστες/μέγιστες τρύπες:	0,7 χιλ./3,2 χιλ.
Αριθμός διαφορετικών τρυπών:	6
Αριθμός τρυπών τρυπανιών:	23
Αριθμός αλεσμένων αυλακώσεων:	0
Αριθμός εσωτερικών διακοπών:	0
Έλεγχος σύνθετης αντίστασης:	αριθ.
Αριθμός χρυσού δάχτυλου:	0
ΥΛΙΚΟ ΠΙΝΑΚΩΝ
Γυαλί εποξικό:	FR-4 Tg150℃, ER<5>
Τελικό φύλλο αλουμινίου εξωτερικό:	2 oz
Τελικό φύλλο αλουμινίου εσωτερικό:	2 oz
Τελικό ύψος του PCB:	2,4 χιλ. ±0.2
ΕΠΕΝΔΥΣΗ ΚΑΙ ΕΠΙΣΤΡΩΜΑ
Η επιφάνεια τελειώνει	Χρυσό (12,1%) 0.1µm πάνω από 3µm νικέλιο βύθισης
Η μάσκα ύλης συγκολλήσεως ισχύει:	ΚΟΡΥΦΗ και κατώτατο σημείο, ελάχιστο 12micron
Χρώμα μασκών ύλης συγκολλήσεως:	Πράσινος, PSR-2000GT600D, Taiyo παρεχόμενο.
Τύπος μασκών ύλης συγκολλήσεως:	LPSM
CONTOUR/CUTTING	Δρομολόγηση
ΧΑΡΑΚΤΗΡΙΣΜΟΣ
Πλευρά του συστατικού μύθου	ΚΟΡΥΦΗ και κατώτατο σημείο.
Χρώμα του συστατικού μύθου	Λευκό, ijr-4000 MW300, εμπορικό σήμα Taiyo
Όνομα ή λογότυπο κατασκευαστών:	Χαρακτηρισμένος στον πίνακα σε έναν αγωγό και η ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ
ΜΕΣΩ	Καλυμμένος μέσω της τρύπας (PTH), ελάχιστο μέγεθος 0.7mm.
FLAMIBILITY ΕΚΤΙΜΗΣΗ	Έγκριση λεπτό UL 94-V0.
ΑΝΟΧΗ ΔΙΑΣΤΑΣΗΣ
Διάσταση περιλήψεων:	0,0059»
Επένδυση πινάκων:	0,0029»
Ανοχή τρυπανιών:	0,002»
ΔΟΚΙΜΗ	100% ηλεκτρική προγενέστερη αποστολή δοκιμής
ΤΥΠΟΣ ΕΡΓΟΥ ΤΈΧΝΗΣ ΠΟΥ ΠΑΡΕΧΕΤΑΙ	αρχείο ηλεκτρονικού ταχυδρομείου, Gerber rs-274-Χ, PCBDOC κ.λπ.
ΠΕΡΙΟΧΗ ΥΠΗΡΕΣΙΩΝ	Παγκοσμίως, συνολικά.
