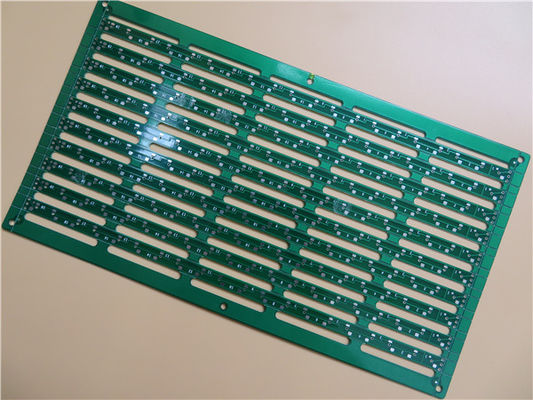

| Υλικό βάσεων: | FR-4 | Αρίθμηση στρώματος: | 2 στρώσεις |
|---|---|---|---|
| Πάχος PCB: | 0.6mm ±0.1 | Μέγεθος PCB: | 325 Χ 147mm=10PCS |
| Μάσκα ύλης συγκολλήσεως: | Πράσινος | Silkscreen: | άσπρος |
| Βάρος χαλκού: | 1oZ | Η επιφάνεια τελειώνει: | HASL, αμόλυβδο, |
| Υψηλό φως: | Διπλός πλαισιωμένος πίνακας κυκλωμάτων HASL,πίνακας κυκλωμάτων 0.6mm διπλός πλαισιωμένος,τυπωμένοι πίνακες κυκλωμάτων 0.6mm RoHS |
||
| ΜΕΓΕΘΟΣ PCB | 325 x 147 mm=10 ΤΕΜ |
| ΤΥΠΟΣ ΠΙΝΑΚΑΣ | PCB διπλής όψης |
| Αριθμός στρωμάτων | 2 στρώσεις |
| Εξαρτήματα επιφανειακής βάσης | ΝΑΙ |
| Μέσα από εξαρτήματα τρύπας | όχι |
| ΣΤΟΙΧΕΥΣΗ ΣΤΡΩΜΑΤΩΝ | χαλκός ------- 18um(0,5oz)+ΠΙΑΤΟ |
| FR-4 0,5 χλστ | |
| χαλκός ------- 18um(0,5oz)+ΠΙΑΤΟ | |
| ΤΕΧΝΟΛΟΓΙΑ | |
| Ελάχιστο ίχνος και χώρος: | 7 εκ./7,6 εκ |
| Ελάχιστες / Μέγιστες οπές: | 0,5/1,0 χλστ |
| Αριθμός διαφορετικών οπών: | 5 |
| Αριθμός οπών διάνοιξης: | 135 |
| Αριθμός φρεζαρισμένων αυλακώσεων: | 11 |
| Αριθμός εσωτερικών αποκοπών: | 0 |
| Έλεγχος σύνθετης αντίστασης | ΟΧΙ |
| ΥΛΙΚΟ ΤΑΙΝΙΟΥ | |
| Εποξειδικό γυαλί: | FR-4, ITEQ IT-140, TG>135, er<5,4 |
| Τελικό φύλλο εξωτερικού: | 1 ουγκιά |
| Τελικό φύλλο εσωτερικού: | 0 oz |
| Τελικό ύψος PCB: | 0,6mm ±0,1 |
| ΕΠΙΣΤΡΩΣΗ ΚΑΙ ΕΠΙΚΑΛΥΨΗ | |
| Φινίρισμα Επιφανείας | HASL, Χωρίς μόλυβδο, Sn>=2,54μm |
| Μάσκα συγκόλλησης Εφαρμογή σε: | Πάνω και κάτω, 12micon Minimum. |
| Χρώμα μάσκας συγκόλλησης: | Πράσινο, PSR-2000GT600D, Παρέχεται Taiyo. |
| Τύπος μάσκας συγκόλλησης: | LPSM |
| ΠΕΡΙΓΡΑΜΜΑ/ΚΟΠΗ | Δρομολόγηση |
| ΒΑΘΜΟΛΟΓΗΣΗ | |
| Side of Component Legend | ΜΠΛΟΥΖΑ |
| Color of Component Legend | Λευκό, IJR-4000 MW300, Taiyo Παρέχεται. |
| Όνομα ή λογότυπο κατασκευαστή: | Σημειωμένο στον πίνακα σε αγωγό και με πόδια ΕΛΕΥΘΕΡΗ ΠΕΡΙΟΧΗ |
| ΜΕΣΩ | Plated Through Hole (PTH), via tented. |
| ΒΑΘΜΟΛΟΓΙΑ ΕΥΦΛΕΚΤΟΤΗΤΑΣ | Έγκριση UL 94-V0 MIN. |
| ΑΝΟΧΗ ΔΙΑΣΤΑΣΕΩΝ | |
| Διάσταση περιγράμματος: | 0,0059" (0,15 mm) |
| Επιμετάλλωση σανίδας: | 0,0030" (0,076 χλστ.) |
| Ανοχή τρυπήματος: | 0,002" (0,05 mm) |
| ΔΟΚΙΜΗ | 100% Ηλεκτρική δοκιμή πριν από την αποστολή |
| ΕΙΔΟΣ ΕΡΓΟΥ Τέχνης ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ | αρχείο email, Gerber RS-274-X, PCBDOC κ.λπ |
| ΠΕΡΙΟΧΗ ΕΞΥΠΗΡΕΤΗΣΗΣ | Παγκόσμια, Παγκόσμια. |
