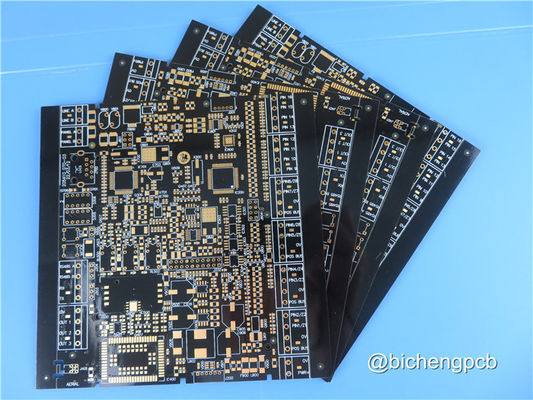

Χρυσά 4 υψηλής ταχύτητας βύθισης PCB 0.8mm στρώματα εκτίμησης πάχους 94V-0

Χρυσά 4 υψηλής ταχύτητας βύθισης PCB 0.8mm στρώματα εκτίμησης πάχους 94V-0

MOQ: 1PCS
Τυπική συσκευασία: Κενό bags+Cartons
Περίοδος παράδοσης: 8-9 εργάσιμες ημέρες
Μέθοδος πληρωμής: T/T
Ικανότητα εφοδιασμού: 5000PCS το μήνα
Λεπτομέρειες
Τόπος καταγωγής
ΚΙΝΑ
Μάρκα
Bicheng
Πιστοποίηση
UL, ISO9001, IATF16949
Αριθμό μοντέλου
BIC-174.V1.0
Βασικό υλικό:
R-5775G
Αριθμός στρωμάτων:
4 στρώσεις
Μοντέλο:
0,8 mm ±0,1
Μέγεθος PCB:
95 x 96mm = 1 πάνω
Μάσκα συγκόλλησης:
Μαύρο
Σιδερένιο:
Λευκό
Βάρος χαλκού:
Το εσωτερικό στρώμα είναι 0,5 ουγκιές και το εξωτερικό στρώμα είναι 1 ουγκιές.
Τελεία επιφάνειας:
Χρυσός βύθισης
Επισημαίνω:

Στρώματα PCB βύθισης χρυσά 4

,

PCB υψηλής ταχύτητας πάχους 0.8mm

,

94V-0 PCB υψηλής ταχύτητας

Περιγραφή προϊόντος

Σύντομη εισαγωγή

Αυτός ο τύπος πλακέτας κυκλωμάτων 4 στρωμάτων είναι κατασκευασμένος με υλικό χαμηλής απώλειας υψηλής ταχύτητας Megtron6 (M6) R-5775G. Εξωτερικό στρώμα με βάρος 1 ουγκιά χαλκού και μαύρη μάσκα συγκόλλησης που εκτυπώνεται τόσο στην πάνω όσο και στην κάτω πλευρά.Τα pads είναι επιχρισμένα με ηλεκτρικό νικέλιο και χρυσό βύθισης (ENIG)Κάθε 50 σανίδες συσκευάζονται με κενό για αποστολή.



Προδιαγραφές PCB

Μέγεθος PCB 95 x 96mm = 1 πάνω
ΤΥΠΟΣ ΠΑΡΑΣΤΕΛΟΥ Πολυεπίπεδη PCB
Αριθμός στρωμάτων 4 στρώσεις
Συστατικά επιφανειακής τοποθέτησης Ναι.
Μέσα από εξαρτήματα τρύπας Ναι.
ΠΑΡΑΓΜΑΤΙΚΗ ΣΤΑΚΗ χάλκινο ------- 17um ((0,5 oz) + στρώμα TOP πλάκας
Προετοιμασία
χάλκινο ------- 18um ((0,5 ουγγιές)
R-5775G 0,25 mm
χάλκινο ------- 18um ((0,5 ουγγιές)
Προετοιμασία
χαλκό ------- 17um ((0,5 oz) + πλάκα BOT στρώσης
ΤΕΧΝΟΓΙΑ
Ελάχιστο ίχνος και χώρος: 4 χιλιοστά / 4 χιλιοστά
Ελάχιστες / μέγιστες τρύπες: 00,3 mm / 6,0 mm
Αριθμός διαφόρων οπών: 2
Αριθμός τρυπών: 6
Αριθμός σχισμάτων: 1
Αριθμός εσωτερικών διαχωρισμάτων: - Όχι.
Ελέγχος αντίστασης: - Όχι.
Αριθμός χρυσού δακτύλου: 0
ΥΛΟΔΟΣ ΠΑΡΟΣ
Εποξικό γυαλί: R-5775G
Τελικό εξωτερικό φύλλο: 1.0 ουγκιές
Τελικό εσωτερικό φύλλο: 0.5 ουγκιές
Τελικό ύψος PCB: 00,8 mm ± 0.1
Πλαστική και επικάλυψη
Τελεία επιφάνειας Χρυσός βύθισης, 22%
Η μάσκα συγκόλλησης εφαρμόζεται σε: Επάνω στρώμα και κάτω στρώμα
Χρώμα μάσκας συγκόλλησης: Μαύρο
Τύπος μάσκας συγκόλλησης: Κουάνγκσουν
ΚΟΝΤΟΥΡ/ΚΑΤΑΣΗ Διαδρομή
ΣΗΜΕΙΩΣΗ
Πλευρά του θρύλου του συστατικού Ανώτατο στρώμα
Χρώμα του παραρτήματος Λευκό
Ονομασία ή λογότυπο του κατασκευαστή: Α/Χ
Δίπλα Επικάλυψη με τρύπα (PTH), ελάχιστο μέγεθος 0,3 mm.
ΑΡΧΙΣΜΟΣ ΠΑΡΑΦΑΛΑΣΤΗΤΑΣ 94V-0
ΔΕΣΜΟΣ ΤΟΛΕΡΑΣΗΣ
Διάσταση του διαγράμματος: 0.0059"
Επικάλυψη από χαρτόνια: 0.0029"
Ανεπάρκεια τρυπών: 0.002"
Δοκιμή 100% ηλεκτρική δοκιμή πριν από την αποστολή
Τύπος έργου τέχνης που πρέπει να παρασχεθεί αρχείο ηλεκτρονικού ταχυδρομείου, Gerber RS-274-X, PCBDOC κλπ
ΧΟΡΙΟΣ Υπηρεσιών Παγκοσμίως, παγκοσμίως.



Χρυσά 4 υψηλής ταχύτητας βύθισης PCB 0.8mm στρώματα εκτίμησης πάχους 94V-0 0



Συστήματα παραγωγής πολυεπίπεδων PCB PTH (μέσω γεμίσματος)

1) Ξυρισμός υλικών

2) Εσωτερική στρώση ξηρή ταινία

(3) Εσωτερική στρώση χαρακτικής

(4) AOI 1

(5) Μαύρη οξείδωση

(6). Τετραγωνικό πλαίσιο αλεύρισης

(7) Τρυπεία εσωτερικού στρώματος

(8). PTH 1

(9). Εσωτερική στρώση ξηράς ταινίας

(10). Επικάλυψη με μοτίβο 1

(11) Μέσα από γεμάτο

(12) Τρυπεία εξωτερικού στρώματος

(13). PTH 2

(14). Επικάλυψη με μοτίβο 2

(15) Εξωτερική στρώση στεγνή ταινία

(16) Ηλεκτρική επικάλυψη χαλκού από κασσίτερο

(17) Απολέπιση και χαρακτική

(18) AOI 2

(19). Μάσκα συγκόλλησης

(20). Τυποποίηση με μεταξένια οθόνη

(21) Τελεία επιφάνειας

(22) Ηλεκτρικές δοκιμές

(23) Πρωλία Κοντούρα

(24) ΕΠΠ

(25) Συσκευή

(26) Παράδοση



Χρυσά 4 υψηλής ταχύτητας βύθισης PCB 0.8mm στρώματα εκτίμησης πάχους 94V-0 1



ΚύριαΕφαρμογές:

Αντένα (Αυτοκίνητο ραντάρ χιλιοστών κυμάτων, σταθμός βάσης)

Εξοπλισμός υποδομής ΤΠΕ

Μέτρο μέτρησης

Υπερ-υπολογιστής



Χρυσά 4 υψηλής ταχύτητας βύθισης PCB 0.8mm στρώματα εκτίμησης πάχους 94V-0 2



ΕΠΙΔΕΣΜΟΣ

2500-3000 τύποι κάθε μήνα.



ΧΟΡΙΟΣ Υπηρεσιών

Βόρεια Αμερική, Ωκεανία, Νοτιοανατολική Ασία, Ανατολική Ευρώπη, Αφρική, Λατινική Αμερική, Δυτική και Νότια Ευρώπη, Βόρεια Ευρώπη, Κεντρική και Νότια Ασία, Μέση Ανατολή.
